Sechs Gefechtslichter
six fight lights
An den Seiten von Mast und Brücke sind je Bordseite drei Gefechtslichter in verschiedenen Höhen installiert.

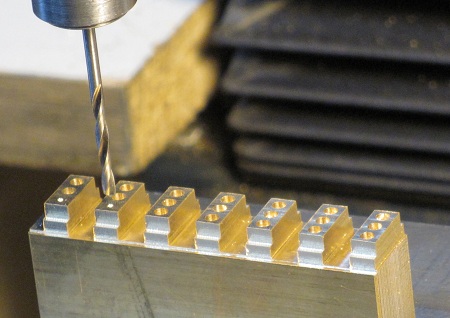

Die Gehäuse für je drei Lampen werden
"von der Stange" per Koordinaten-Fräsen (und gleichzeitiges Koordinaten-Bohren!
Es wird alles nur nach Skalenwerten angefahren, also nie etwas gemessen)
herstellt. Hier werden links die letzen beiden Löcher aufgebohrt.

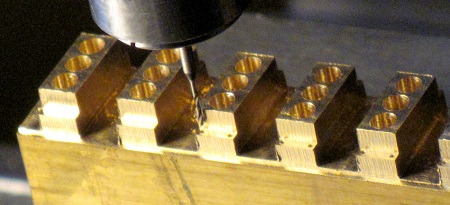

Danach wird mit einem
Tauch-Fingerfräser fertiggestochen.
In die Halteränder werden je zwei
0,4-mm-Löcher gebohrt.

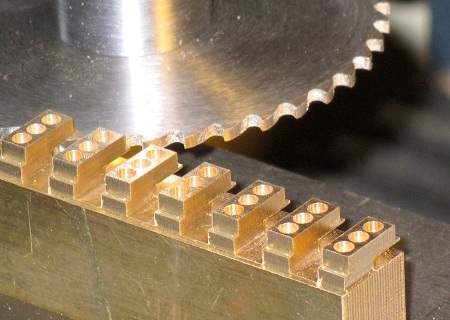

Danach werden die Teile von einer Seite
an-...

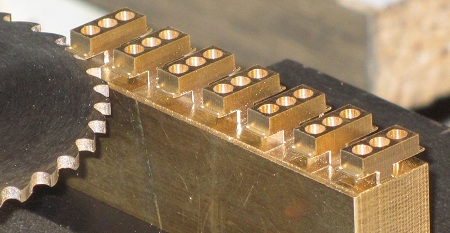

...und von der anderen Seite abgesägt.

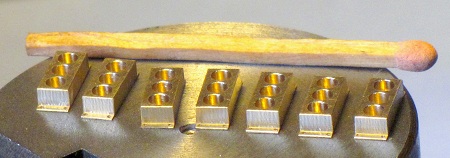

Kanten gebrochen und poliert.

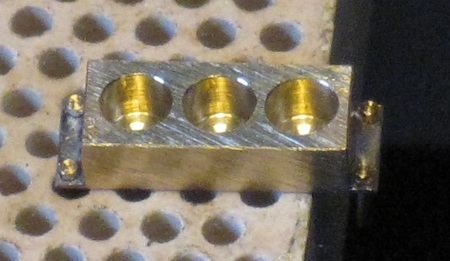

Damit die Schraubenkopfimitate für das
Anlöten (zuvor die Flächen leicht verzinnen) frei durchhängen können, habe ich
die Gehäuse an den Rand der Keramikplatte gelegt.
(Foto

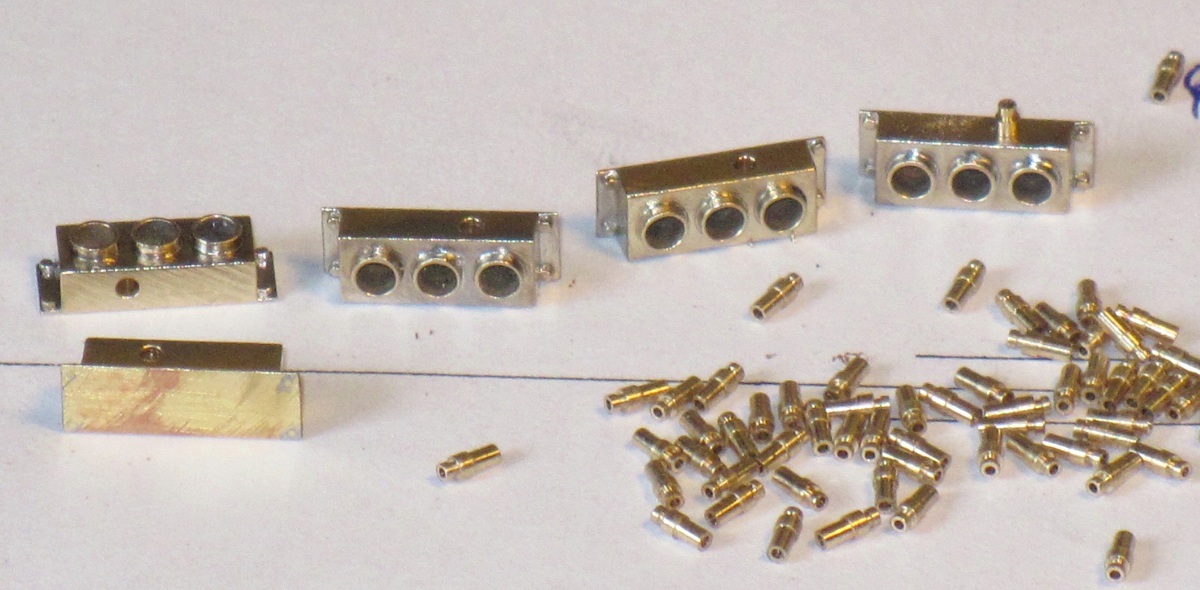

anklicken) Jedes Gehäuse bekommt eine Kabelzuleitungsbuchse. Ich habe für
weitere Verwendung gleich eine Handvoll gedreht. In die drei großen Bohrungen
wurden je drei Buchsen eingelötet. Dahinein kommen später nach der Lackierung
drei Kuppeln aus Plexiglas gedreht.
(Foto

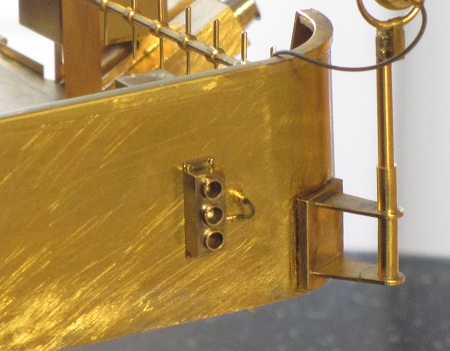

anklicken) Ein Gefechtslicht ist außen am Backbord-Brückenschanzkleid
befestigt, mit der Kabelzuführung.
