Mehrere Kästen/Behälter

more containers

An verschiedenen Orten an Bord sehen wir diverse und verschieden große Kästen bzw. Behälter. Die Herstellung einer Form möchte ich in dieser Fotoserie zeigen.

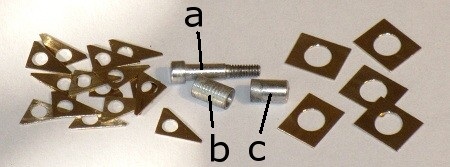

Hier beginne ich mit den Teilen für die Wandkonsolen: dreieckige Bleche und rechteckige Sockelplatten. Der mittlere Durchmesser der Aluschraube (M2)(a) paßt genau in die Bohrungen der Dreieckplatten. (b) ist ein Abstandrohr und (c) eine M2-Mutter.

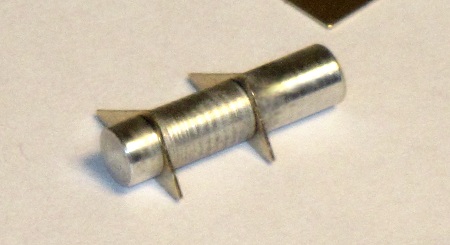

Die Teile werden auf einer ebenen Unterlage zusammengeschraubt. Nur so stehen die beiden Dreieckplatten exakt parallel und im richtigen Abstand.

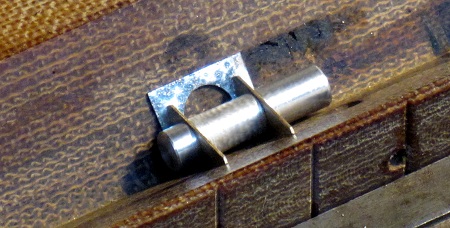

Im Lötprisma werden die Teile so völlig ohne Probleme zusammengelötet. Haben Sie noch kein Lötprisma? Nein? Dann haben Sie bis jetzt für umsonst gelebt...! Nach dem Löten öffnet man die Mutter und kann dann die Schraube und das Abstandsrohr entfernen. Alu-Schrauben und - Rohre benutze ich oft für derartige Lötungen...

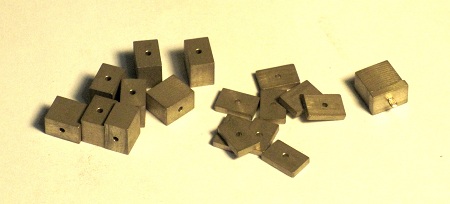

Das sind die Schlagzahn-Frästeile für die Kästen, mit den üblichen 1-mm-Zentrierbohrungen. Sie lassen sich so (auch im Lötprisma) gut zusammenlöten.

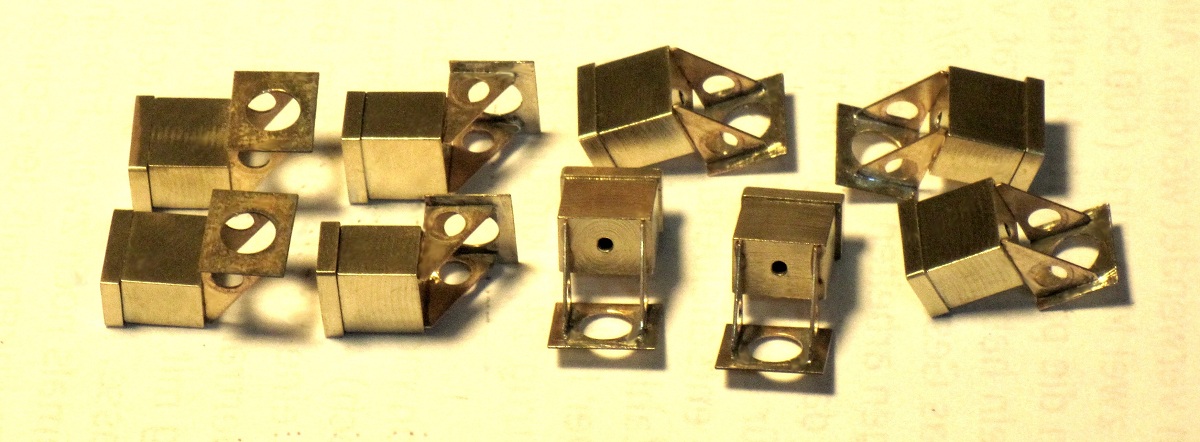

(Foto anklicken) Die Konsolen werden auf die Kästen geklebt, mit Sekundenkleber und stumpf. Der nur pappende Sekundenkleber hält die nur aufsitzenden Kästen schon.

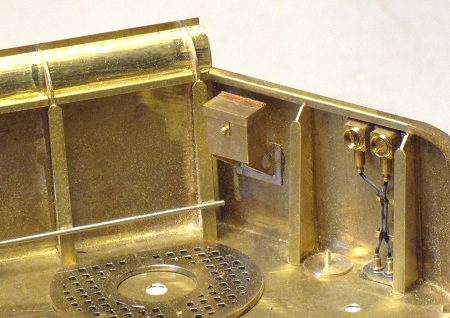

Das sieht dann z.B. an der Innenseite des Brückenschanzkleides so aus.
