Verschieden große Öffnungen von Lüftungsschächten
openings for ventilation
Weil die Arbeitsgänge nahezu gleich sind, habe ich alle Rahmen für die unterschiedlich großen Lüftungsschächte in einer Aktion hergestellt. Weil es solche Lüfteröffnungen an nahezu allen Schiffen gibt, wird die Herstellung für viele Modellbauer besonders interessant sein.
Begonnen habe ich mit der Herstellung der
Lamellen-Platten. Man kann kaum von unten in die Schlitze sehen, deshalb habe
ich schon immer diese Platten "massiv" mit einem 60°-Schwalbenschwanzfräser
gefräst und aus diesen Platten dann die Einzelstücke herausgeschnitten. An einen
stabilen Ms-Block wurde eine senkrechte Spannfläche mit zwei M3-Bohrungen an den
Enden angefräst. Der Block wird nicht mehr ausgespannt! Das M3-Gewinde wird auf
der Maschine geschnitten.

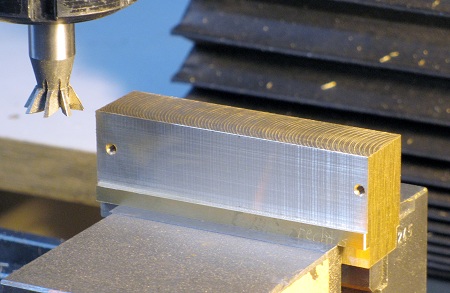

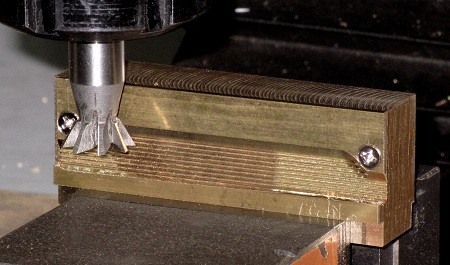

An diese Fläche habe ich die vorbereiteten
2 mm dicken Ms-Bleche mit Senkschrauben festgeschraubt und von unten nach oben
die errechneten Schräg-Nuten nach Tiefe und Abstand im Gleichlauffräsen
eingefräst, dabei die beiden Schraubenköpfe ausgespart.

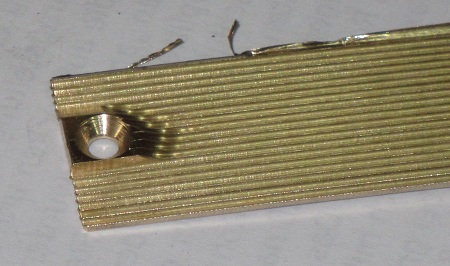

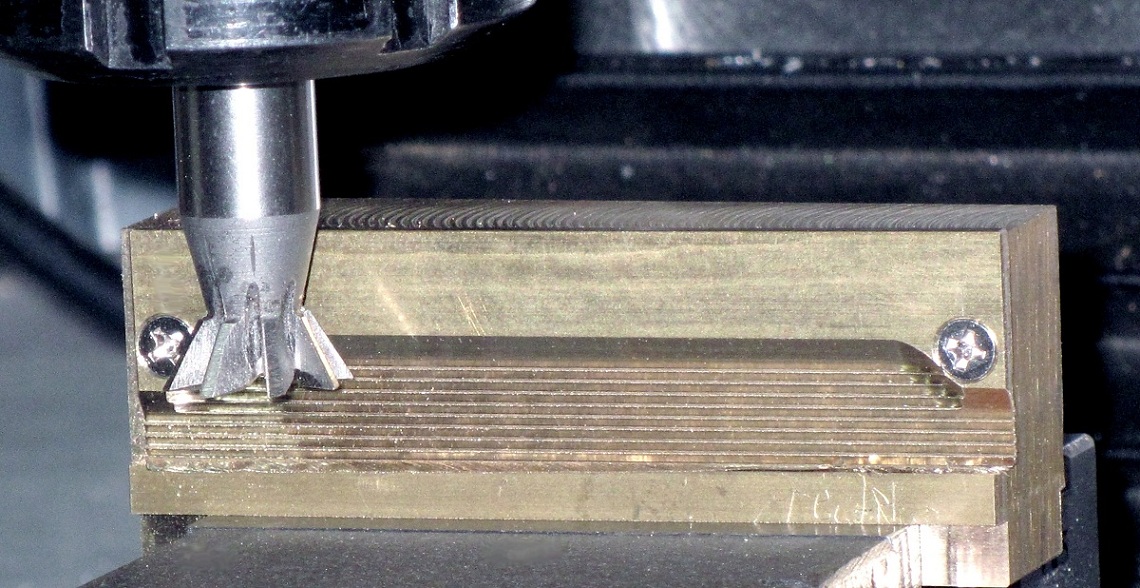

(Foto anklicken) Eine Nahaufnahme davon.

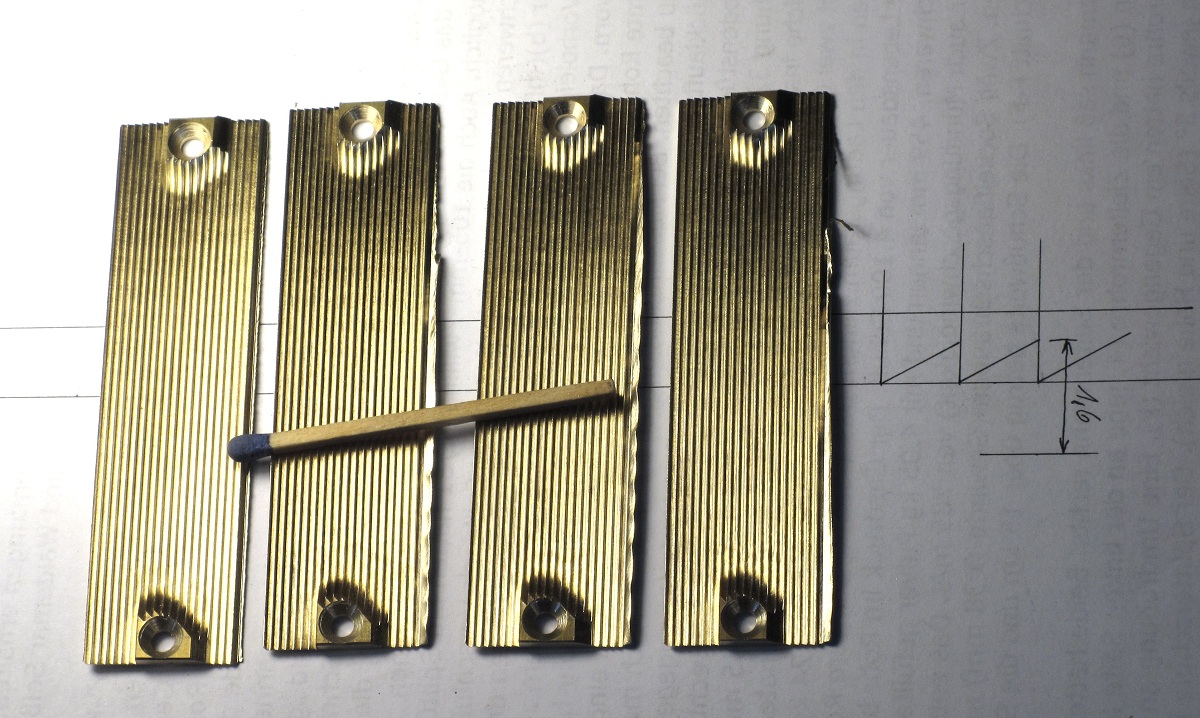

(Foto anklicken) Nach dem Fräsen müssen die Kanten mit
einer rotierenden Drahtbürste entgratet werden. Rechts meine 10:1-Zeichnung zur
Ermittlung der Einfrästiefe.
Ein Ende einer dieser Platten.

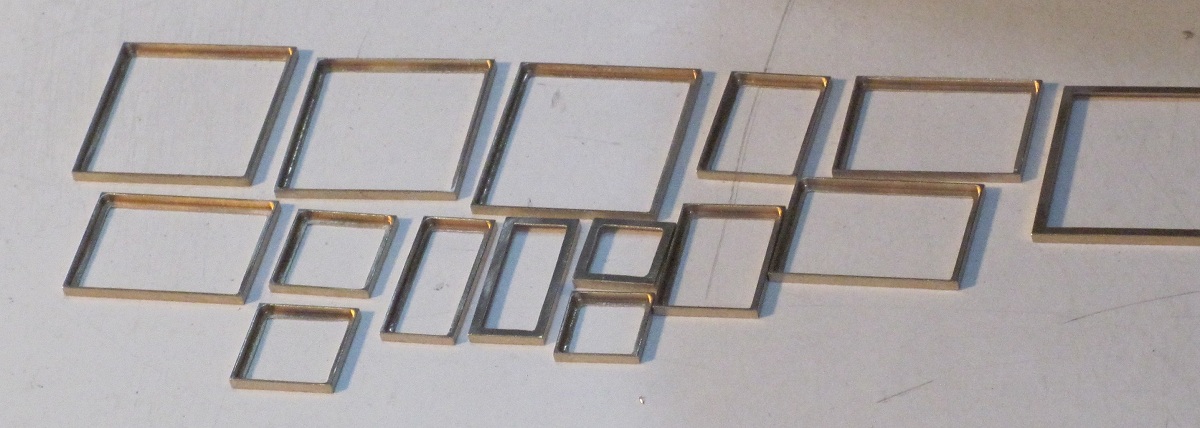

(Foto anklicken) Die Innen-Lichten der Lüfter-Rahmen
wurden per Koordinaten-Fräsen von der Rückseite her gefräst und dann auf Höhe
abgesägt, "Wandstärken" 0,2 mm.

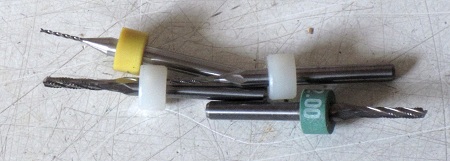

Für das Fräsen der Rahmen habe ich
1-mm-HSS-Fingerfräser verwendet. Die im Foto gezeigten
VHM-(Voll-Hartmetall)Fräser, die es überall für kleines Geld gibt, kann man nur
bedingt für das Fräsen solcher Rahmen verwenden. Wegen der großen Länge der
Schneidenteile verbiegen sie sich und brechen auch sehr schnell ab. Deshalb:
Extrem kleine Vorschübe und Spantiefen (nicht mehr als 0,2 mm) aber die höchste
Drehzahl der Frässpindel fahren. Richtige VHM-Fingerfräser gibt es in
0,05-mm-Stufungen (!) ab einem Durchmesser von nur 0,05 (!!!) z.B. bei
Werkzeug-Pfeiffer (
www.pfeiffer-werkzeuge.de
). Man kann also, bei Bedarf, einen
Fingerfräser Durchmesser 3,65 kaufen. Die Fräser sind nicht ganz billig. Besser
fährt man mit den sog. Sparfräsern (auch Einwegfräser genannt) aus HSS von der
gleichen Fa.. Bei den Sparfräsern gibt es auch viele Sonder-Durchmesser.

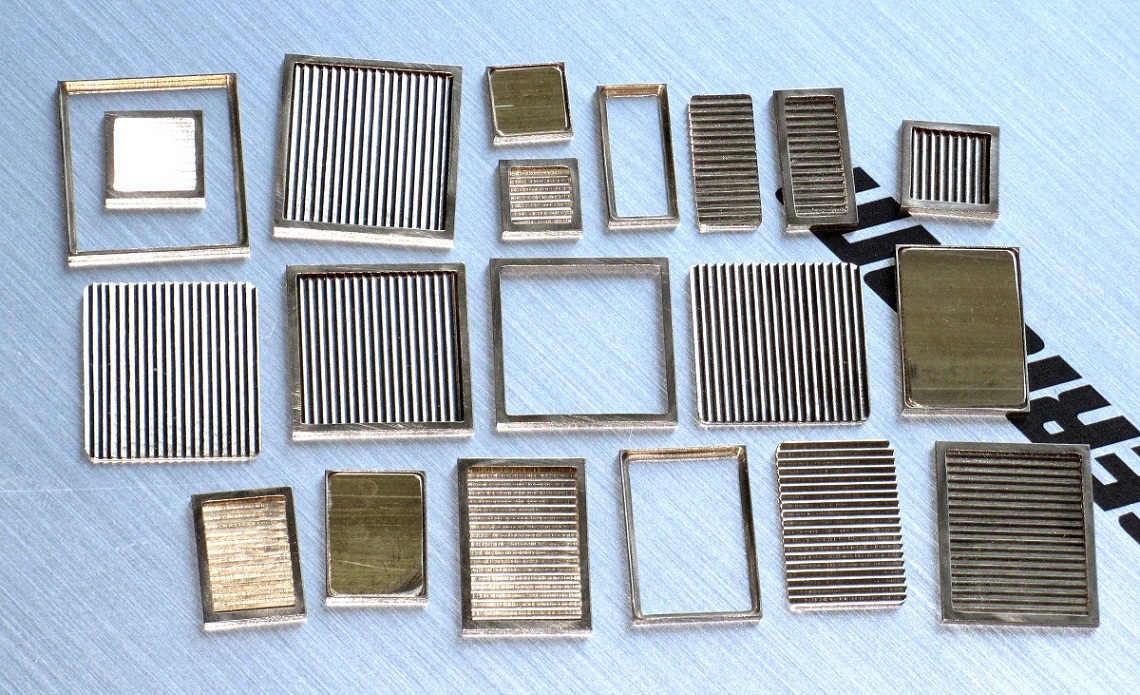

(Foto anklicken) In die Rahmen wurden mit der Laubsäge
ausgesägte Stücke von den Lamellen-Platten eingepaßt, die Ecken dabei leicht
gerundet.
Mit Sekundenkleber wurden die Stücke mit je
vier Tropfen eingeklebt (Vorklebung). Danach habe ich mit 2-K-Kleber
(dunkelgraue Färbung) die Ecken verspachtelt als Endklebung. Nach dem Trocknen
wurde diese Rückseite noch einmal mit einer Schlichtfeile überschlichtet.

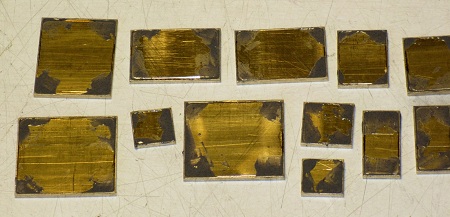

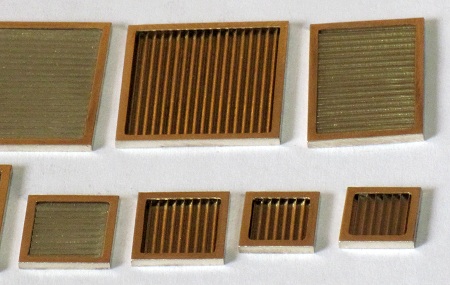

Von vorn sieht das dann so aus...

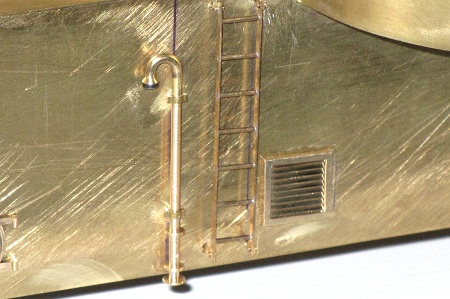

...und an der Deckshauswand sieht eine
Lüfteröffnung (hier 9 x 9 mm Außengröße) so aus.
