Auf dem mittleren Deckshaus und auf dem Achterdeck finden wir insgesamt sechs nach ihrem Aussehen benannte Pilzkopflüfter.

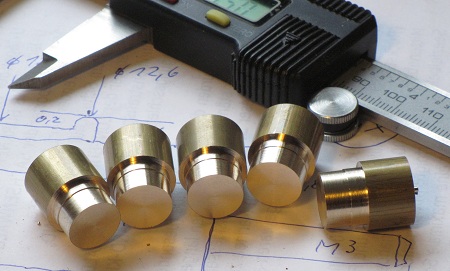

Die Ms-Rohlinge mit Spannzapfen vorgedreht.
Unten erhalten sie einen M3-Gewinde-Zapfen.

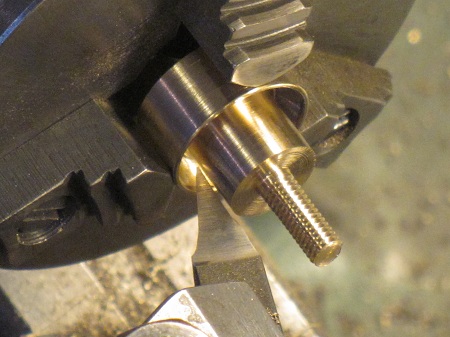

Im Bild wird eben mit einem Spitz-Stechstahl die "Glocke" unter dem Lüfterkopf "leergestochen".

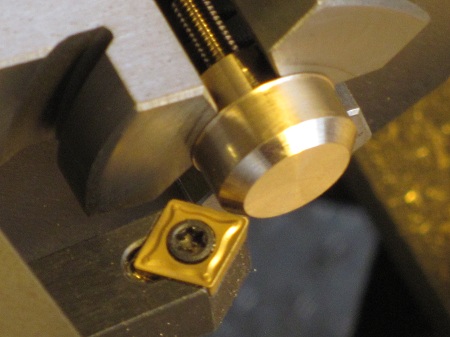

Hier steche ich mit einem
Hartmetall-Plättchen die 45°-Schrägen an die Köpfe an.

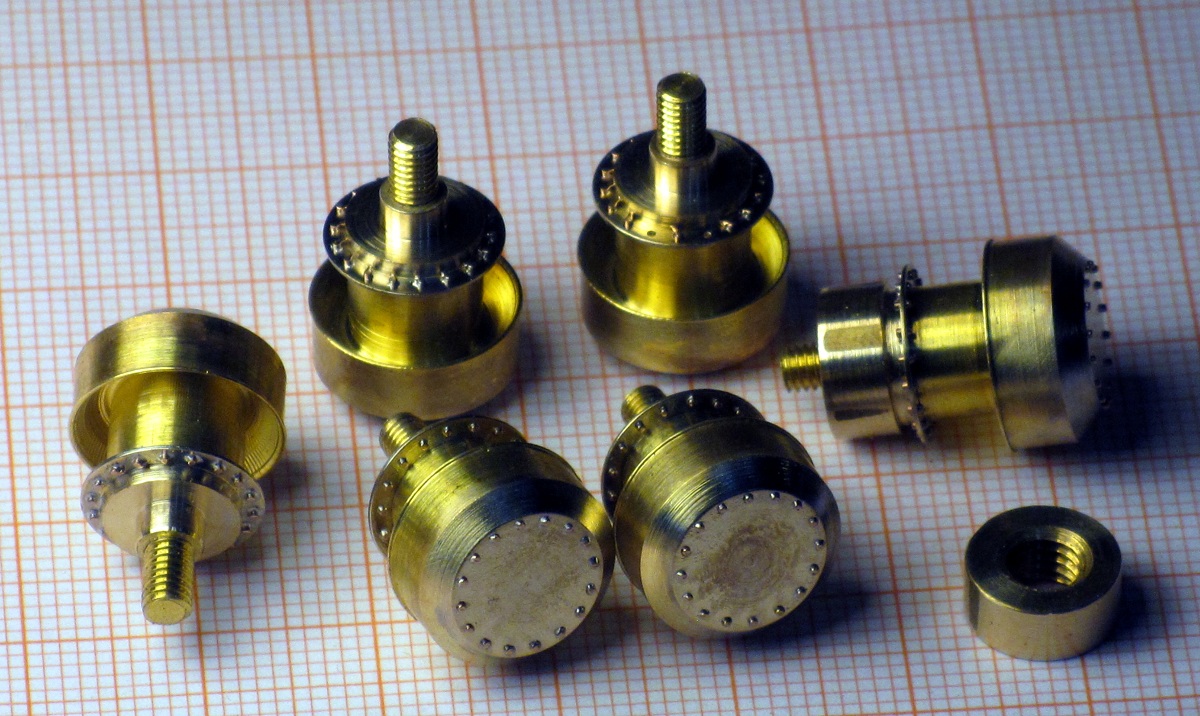

(Foto anklicken) Weil
ich die Verschraubungen oben und am Flanschrand darstellen wollte, mußte ich den
Lüfterkopf aus zwei Teilen machen, die ich für die Teilungen getrennt auf dem
Teilgerät gebohrt habe. In die Bohrungen wurden kleine 0,5-mm-Drahtstücke
eingelötet und danach auf "Schraubenkopfhöhe" abgedreht; beim Flanschrand oben

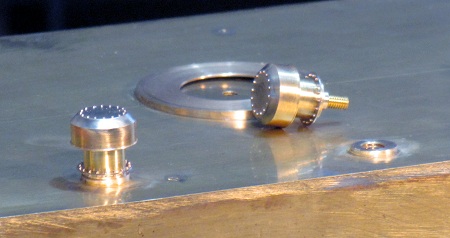

und unten. Rechts-unten liegt eine Sockelbuchse, die senkrecht in das schräge
Deck einzukleben ist. Sie hat M5-Gewinde.
Ganz rechts ist eine solche Buchse bereits
eingeklebt.

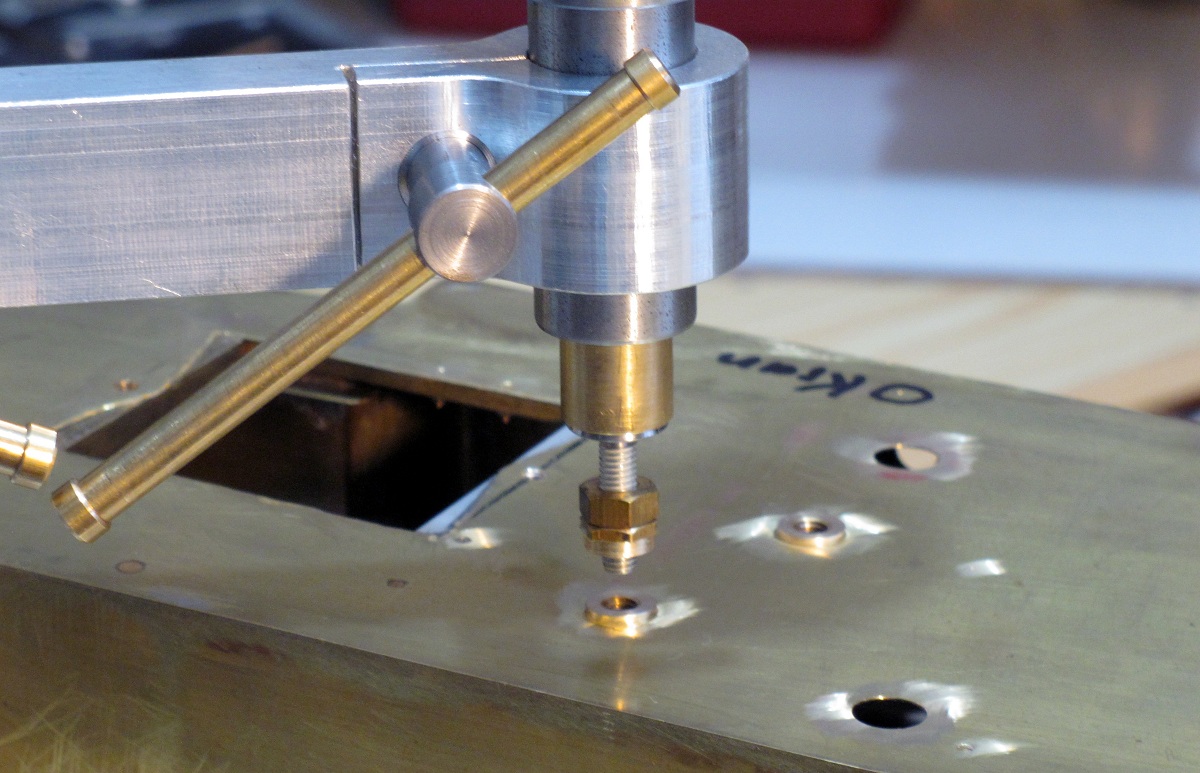

(Foto anklicken) Mit
der Helling-Bohrmaschine
mit Klemm-Pinole wird ein M5-Bolzen mit der jeweiligen Sockelbuchse exakt
senkrecht in die Decksbohrung gehalten und kann so mit Sekundenkleber (vor-)eingeklebt
werden. Die Endklebung wird erst danach von unten her mit 2-K-Kleber gemacht.

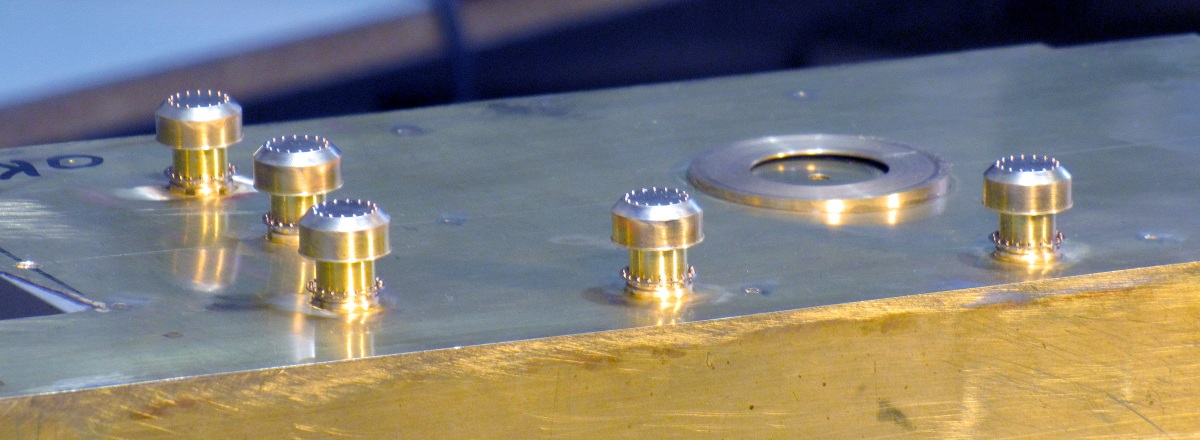

(Foto anklicken) Der
Aufwand hat sich wieder einmal gelohnt. Jeder Lüfter steht exakt senkrecht auf
der KWL. Im Hintergrund der Deckssockel für den vorderen Torpedorohr-Fünfling.
