Sowjetische U-Jäger KRONSTADT-Klasse

(Projekt 122bis)

submarine chaser of the KRONSTADT-class (project 122bis)

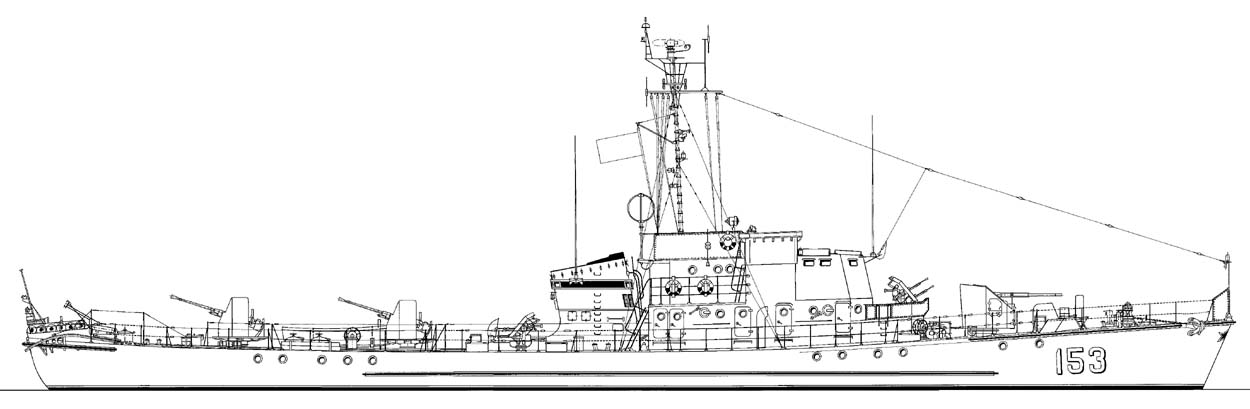

Planausschnitt / plan sections

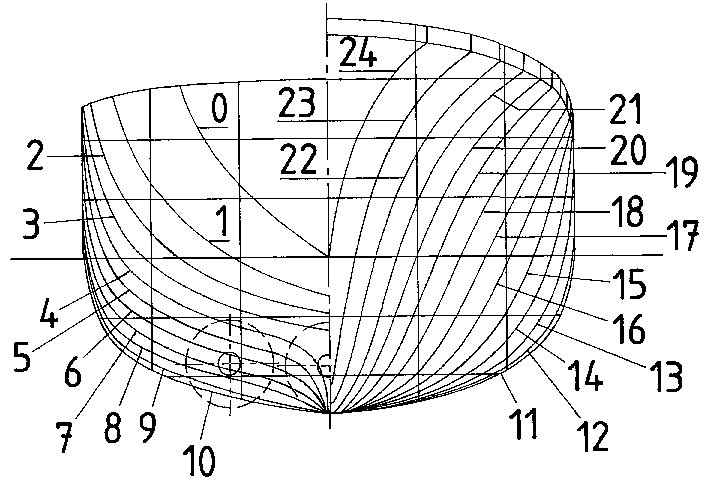

Spantenriß / body plan

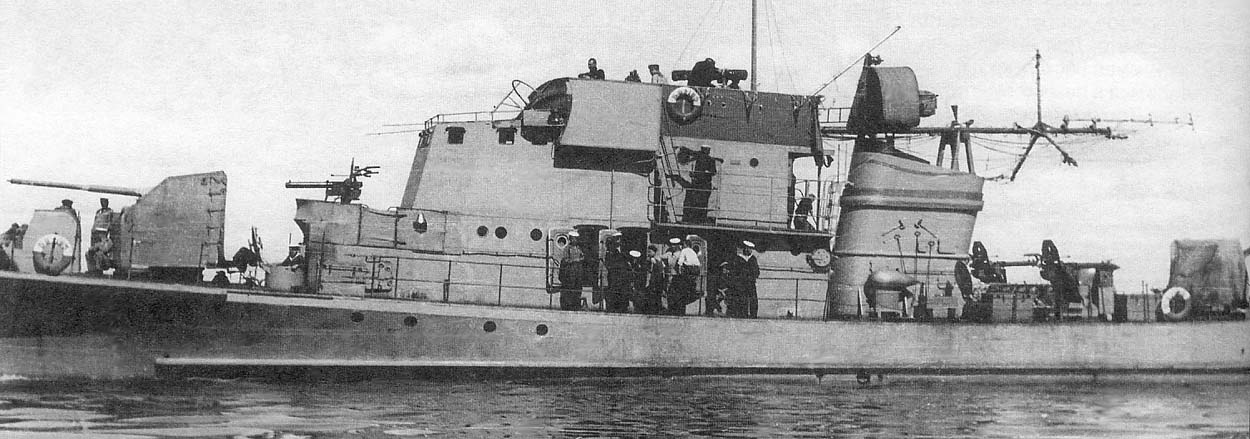

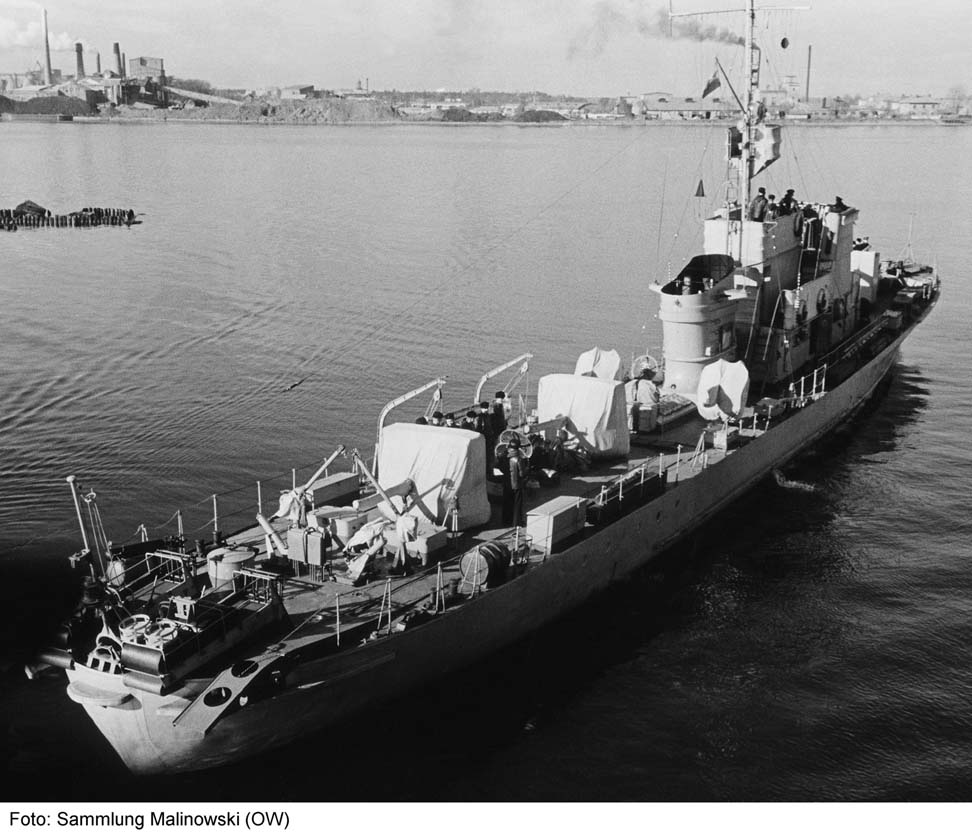

Heckansicht mit bezogenen Waffen / view from the stern with covert weapons

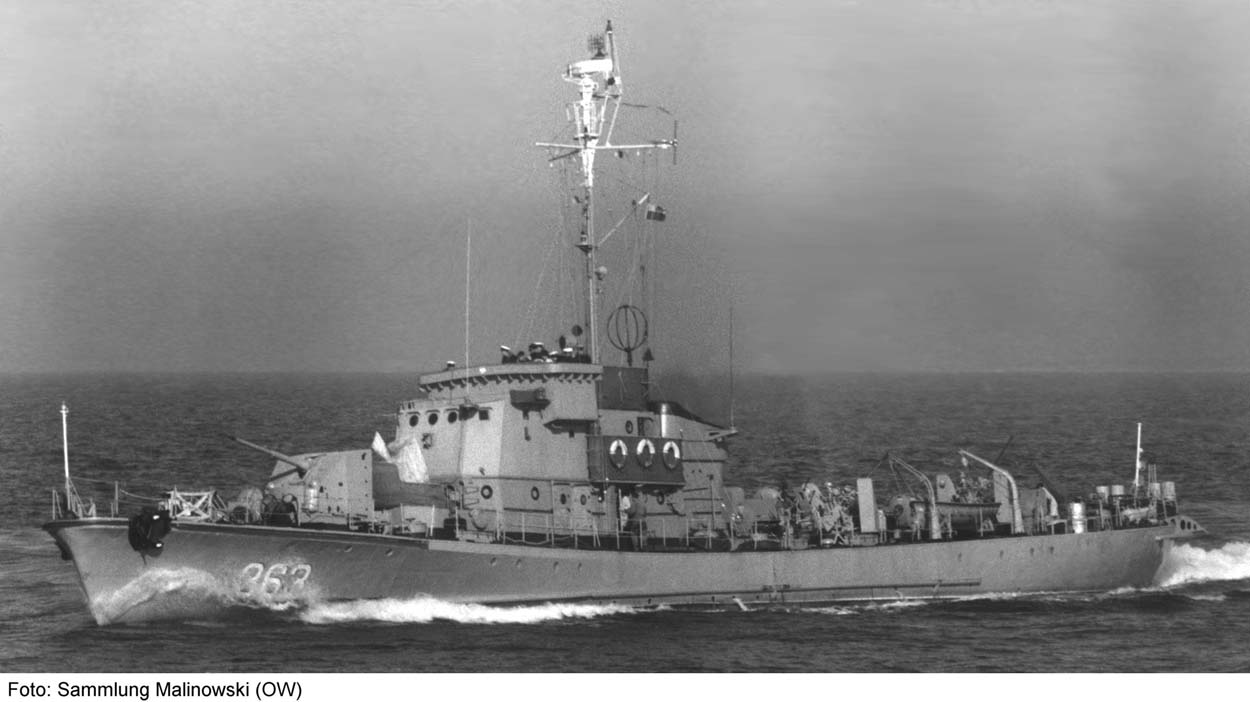

ein KRONSTADT-Boot der polnischen Seekriegsflotte / a KRONSTADT-boat of the polish navy

der Mast ist umgelegt

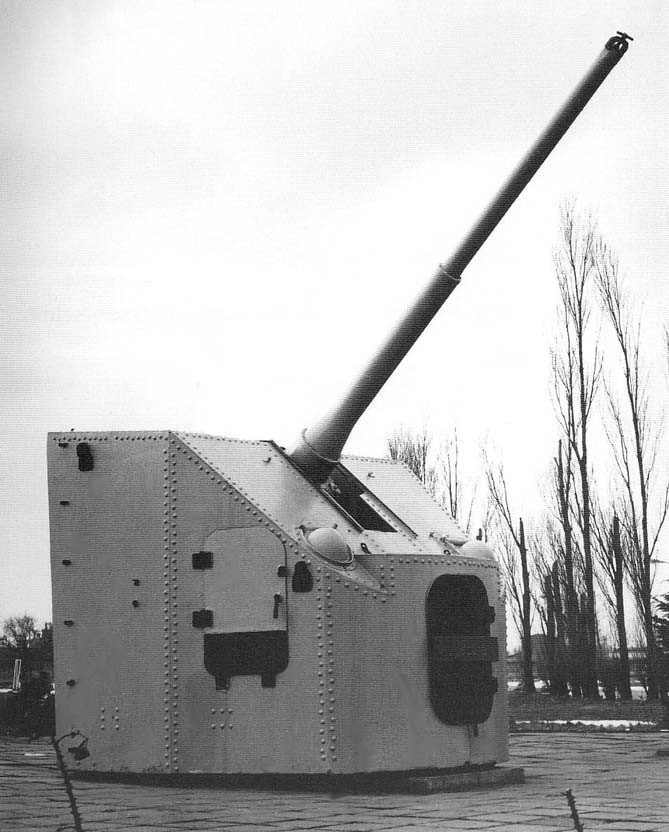

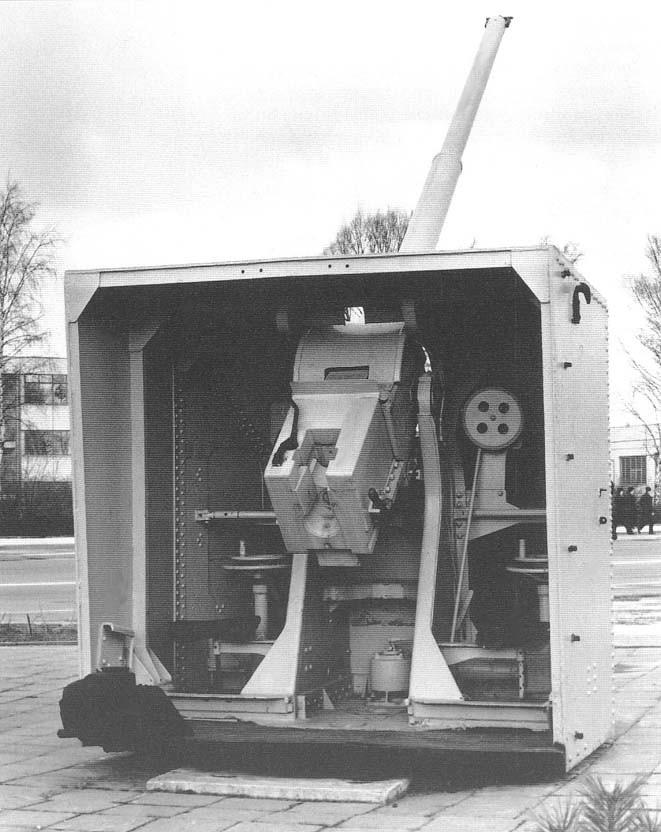

Fotos vom 85-mm-Waffenstand

Den Plansatz können Sie ebenfalls in zwei verschiedenen Maßstäben bestellen:

1. als pl052 im gängigen M 1:100, hier wird das Modell allerdings nur 526 mm lang und 66 mm breit, also kaum als Fahrmodell einzurichten. Mit dem Plansatz kommt ein zusätzlicher Spantenriß im M 1:50, sehr genaue Detailzeichnungen von den 37-mm-Waffenständen 70K, vom 12,7-mm-Zwilling Typ Mk-7 und vom 5,2-m-Beiboot. Nach dem Plansatz läßt sich also durchaus ein Fahrmodell mit einem wunderschönen Rumpf (vgl. Spantenriß) im M 1:50 bei dann 1052 mm Länge bauen. Im M 1:50 dürfte das Modell dann maximal 2,56 kg schwer sein. Dieser Plansatz kostet € 15,00.

2. als pl053 im M 1:66,66. Das Modell wird hierbei 785 mm lang und über die Scheuerleisten 100 mm breit und sollte in dem Maßstab maximal nur knapp über ein kg wiegen, damit es vernünftig auf der Wasserlinie eintaucht. Bei diesem Plansatz kommen die Zeichnungen der beiden Fla-Waffen in doppelter Größe, also im M 1:33,33, die Zeichnung vom Beiboot im Modellmaßstab (M 1:66,66) und ebenfalls wieder ein zusätzlicher Spantenriß im M 1:50 (Maße und Gewichte siehe oben). Dieser Plansatz kostet € 20,00.

Die Boote haben drei Propeller.

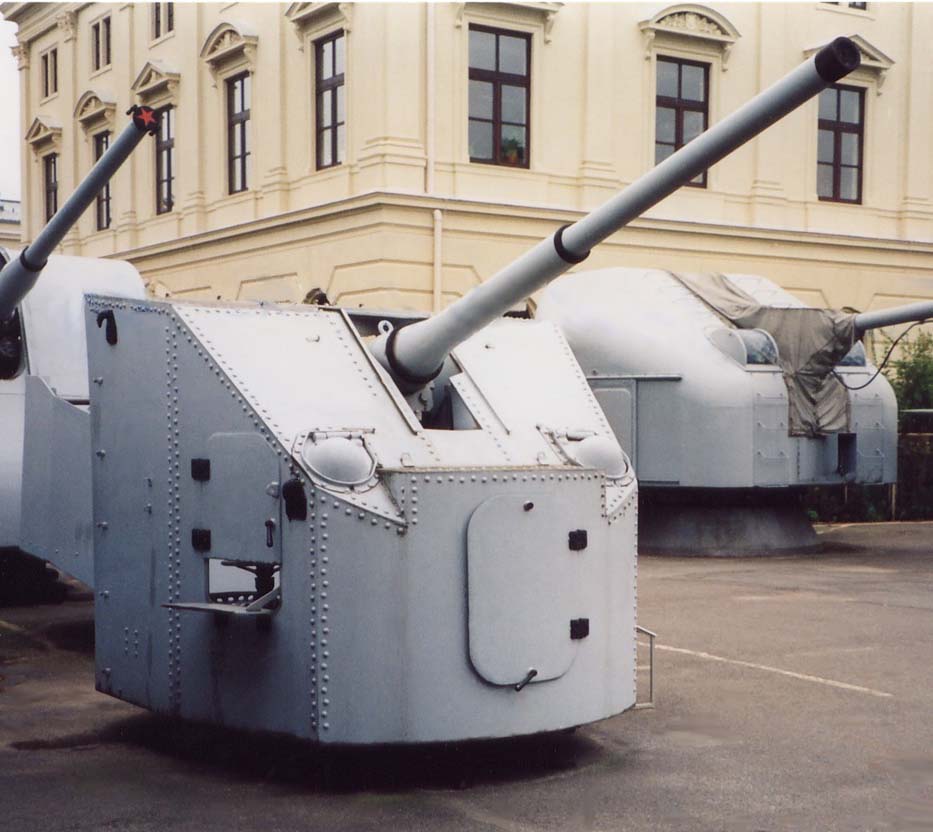

Meines Wissens ist ein 85-mm-Waffenstand (die Waffe auf dem Vorschiff) auf dem Freigelände des Armeemuseums Dresden ausgestellt!

Die großen U-Jäger des sowjetischen Projekts 122bis

Der Bau von eigenständigen U-Jägern hat in der sowjetischen Marine sehr bescheidene Anfänge. 1935 wurde mit dem nur 26 m langen und 51 t verdrängenden Holzboot MO-1 (MO = Malyj Okhotnik = kleiner Jäger) bei der Schwarzmeer-Flotte ein einziger kleiner U-Jäger in Dienst gestellt, welcher mit nur vier Rohrwaffen (2-45-mm-, 2-12,7-mm-) und am Heck mit Ablaufgestellen für Wasserbomben bewaffnet war. Die Boote der danach weiterentwickelten Klasse MO-2 waren wesentlich schneller (14 kn) und stärker bewaffnet, aber nicht größer und der Rumpf war ebenfalls aus Holz gebaut. Davon wurden 1935/36 27 Boote fertiggestellt.

Auch die Folgetypen MO-3 und MO-4 hielten am Grundkonzept eines kleinen Holzbootes fest. Die MO-4-Klasse hatte zumindest schon drei Motoren von je 870 PSe, welche den Booten eine Geschwindigkeit von 25,5 kn gaben. Sie waren bei 56 t Verdrängung 26,9 m lang und 4 m breit. Bis zum Sommer 1941 sollen 80 Boote in Dienst gegangen sein. Einige Boote wurden noch nach dem Krieg auf zwei 37-mm-Einzel-Waffenstände 70-K umarmiert und erhielten „Skin Head-Radar“, welche man z.B. von den TS-Booten der P6-Klasse kannte. Offenbar waren die beiden WABO-Abrollbahnen am Heck demontierbar, denn das Achterdeck hatte zwei Minengleise zur Anbordnahme von wenigstens vier Minen.

Im Jahre 1942 ging eine weitere kleine Klasse von etwa 60 Booten, als kleine U-Jäger „BMO“ in Dienst. Auch diese Boote waren nur 24,7 m lang und 4,4 m breit bei 1,2 m Tiefgang und hatten eine Verdrängung von 61 t. In die Glattdecker waren als Antrieb zwei 1.000-PS-Diesel Typ „M50“ (bekannt von den TS-Booten) und ein 400-PS-Marschdiesel eingebaut, welche auf drei Propeller wirkten. Sie waren damit 20 kn schnell und mit einer 45-mm-Kanone, einer 37-mm-Flak 70-K auf dem Vorschiff, einem 12,7-mm-MG sowie 16 großen Wasserbomben bewaffnet. Zwei WABO-Ablaufbahnen standen am Heck auf den Minengleisen. In der Minenleger-Rolle konnten also 10 Minen an Bord genommen werden.

Als U-Jäger waren diese kleinen Boote allesamt nur im engeren Küstenvorfeld zu gebrauchen. Mit der BO-2-Klasse (BO = Bolschoi Okhotnik = großer Jäger) wurden erstmals ab 1941 einige fronttaugliche, 48,5 m lange, 5,75 m breite und 275 t (Standard) verdrängende U-Jäger in Dienst gestellt. Trotz der Lend-Lease-Lieferungen von Motoren für diese Klasse aus den USA kamen die meisten dieser Boote aber im Kriege nicht mehr zum Einsatz. Als im Krieg dann die Konvois im Nordmeer gegen Angriffe der deutschen Tauchboote gesichert werden mussten, erhielt die Sowjet-Marine u.a. 138 (!) U-Jäger allein aus den USA (neben neun Zerstören). Darunter 28 große Fregatten der TACOMA-Klasse für die sowjetische Pazifik-Flotte.

Die genannte BO-2-Klasse umfaßte die sowjetischen Projekte 122 (2 Boote) und 122a (39 Boote). Sie wurden auch unter dem Namen des ersten Bootes vom Projekt 122a als Typ „Artillerist“ bekannt. Nur 32 davon erhielten Namen wie „Torpedist“, „Maschinist“, „Mechanik“, „Motorist“ usw. Drei Diesel zu je 1.100 oder 1.200 PS ergaben eine Geschwindigkeit von 22 kn. Die Bewaffnung war schon recht ausgewogen: 1-76,2-mm-Kanone 34-K (85° Rohrerhöhung, 15 bis 18 Schuß/min), 2-37-mm-Flak 70-K, 3-12,7-mm-MG DSchK, 18 große und 16 kleine Wasserbomben (eine Heck-Ablaufbahn und zwei Stempelwerfer), Nebelanlage und ein Kutter-Räumgerät mit einer Räumotter.

Unmittelbar aus dieser Klasse weiterentwickelt wurde das Projekt 122bis (bis = noch einmal). Im Westen wurden diese Boote als KRONSTADT-Klasse bekannt, benannt nach dem Seegebiet, in dem das erste Boot der Klasse zum ersten Mal gesichtet wurde. Gebaut wurden sie im Zeitraum von 1946 bis 1955 in Zelenodolsk und Severodvinsk. Als in den 60er-Jahren wesentlich größere U-Jagdschiffe bei der Sowjet-Marine in Dienst gingen, wurden die Boote zu „Kleinen U-Jagdschiffen“ zurück-klassifiziert. Gegenüber dem Typ „Artillerist“ wurde die KRONSTADT-Klasse in Details verbessert. Die Rümpfe waren mit 52,24 (51,75 m Konstruktionslänge, 49,5 m Länge in der KWL) x 6,20 (Breite ohne Scheuerleisten) x 2,20 (Tiefgang) m und 207/325 t Verdrängung leicht größer. Das Deck am Bug wurde für eine bessere Seefähigkeit gerundet und die volle Rumpfbreite so weit zum Achterschiff verschoben, daß hier nun zwei Ablaufbahnen für Wasserbomben zwischen den Minengleisen installiert werden konnten. Die Rumpflinien sind sehr gefällig (vgl. Spantenriß). Auf dem Vorschiff steht nun eine 85-mm-Kanone Typ 90-K (240 Schuß Kampfsatz) und auf dem Achterschiff zwei 37-mm-Einzelflak 70-K (1.200 Schuß). Hinter dem Schornstein und auf einem Podest vor der Brücke stehen drei 12,7-mm-Zwillingsflak 2M-1 (3.000 Schuß Vorrat). Der Vorrat an großen Wasserbomben beträgt 20 Stück und 16 kleine WABO´s. Wenn das Beiboot mit Zurrbrooken außenbords gefahren wird, können 18 kleine Minen Typ „Jam“ an Bord genommen werden. In die erste Serie wurden noch je drei 960-PS-Dieselmotoren von General Motors eingebaut (drei Propeller). Die späteren Boote erhielten je drei sowjetische Diesel Typ „9-D“ von je 1.100 PS Leistung. Damit kamen sie auf 18,7 kn Geschwindigkeit (18,7 kn = 399 sm Fahrstrecke). Bei nur 8,5 kn war die Fahrstrecke 3.000 sm groß. Die Seeausdauer betrug 10 Tage und 54 Mann Besatzung war an Bord. Als Sensoren hatten die Boote „Neptun“-Radar und „Tamir-10“-Sonar.

229 Einheiten wurden nach meinen Unterlagen insgesamt gebaut. Davon wurden vier KRONSTADT-Boote 1958 nach Albanien, zwei 1957 nach Bulgarien, achtzehn 1962 bis 1968 nach Cuba, vierzehn 1962 nach Indonesien, vier zwischen 1955 und 1957 nach Polen, drei 1960 nach Rumänien und zehn 1955 nach China abgegeben. Außerdem hat China 14 Boote unter Lizenz selbst gebaut. Verständlich, daß man bei dieser großen Serie auf Fotos viele Unterschiede im Detail feststellen kann. Es gibt Boote mit einer anderen Brückenform, mit Radargerät und Scheinwerfer am Mast oder ohne, mit E-Meßgerät auf der Brücke oder ohne, andere 12,7-mm-MG´s, nachgerüstete 14,5-mm-Fla-MG´s Typ „2-M-7“. Einige Boote hatten auf dem Vorschiff neben dem 85-mm-Turm zwei schrägstehende Startanlagen für reaktive Wasserbomben (Konstruktionsübernahme von der US-Navy), an gleicher Stelle später zwei Fünffach-Werfer für reaktive WABO´s Typ RBU-1200. Einige Boote, so die Baunummern 833 und 936 wurden offenbar als Versuchsboote für den Einbau von Gasturbinen-Anlagen umgebaut, viele wurden nach ihrer Dienstzeit bei der Flotte zu anderen Zwecken umgerüstet und weiterverwendet, eines diente sogar als Vierschornstein-Kreuzer OTSCHAKOV als „Statist“ für einen Spielfilm…

Für die Anfertigung meines Plans (im M 1:75 auf dem Reißbrett) hatte ich exakte Werftpläne. Auch der Riß der Spanten ist authentisch. Von den genannten 12,7-mm-, 14,5-mm- und 37-mm-Waffenständen gibt es Schiffsdetail-Zeichnungen. In der russischen Heft-Reihe „Morskaja Kollekzia“ ist als Heft 1/2004 der Titel „Bolschie Okhotniki Projekta 122a/122bis“ erschienen. Auf der Webseite http://www.wunderwaffe.narod.ru/Magazine/BKM/122/Picture/index.htm sind einige (teils sehr schlechte) Fotos vom Projekt 122bis zu finden. Dummerweise hat man mehrmals 2 bis 3 Fotos zusammen als eine Datei gescannt. Wenn man die Bilder aber auseinanderschneidet, erkennt man etwas mehr auf dem Bildschirm.

Jürgen Eichardt
