Eigenbau-Uhrmacherdrehmaschine
von Herrn Egon Weers

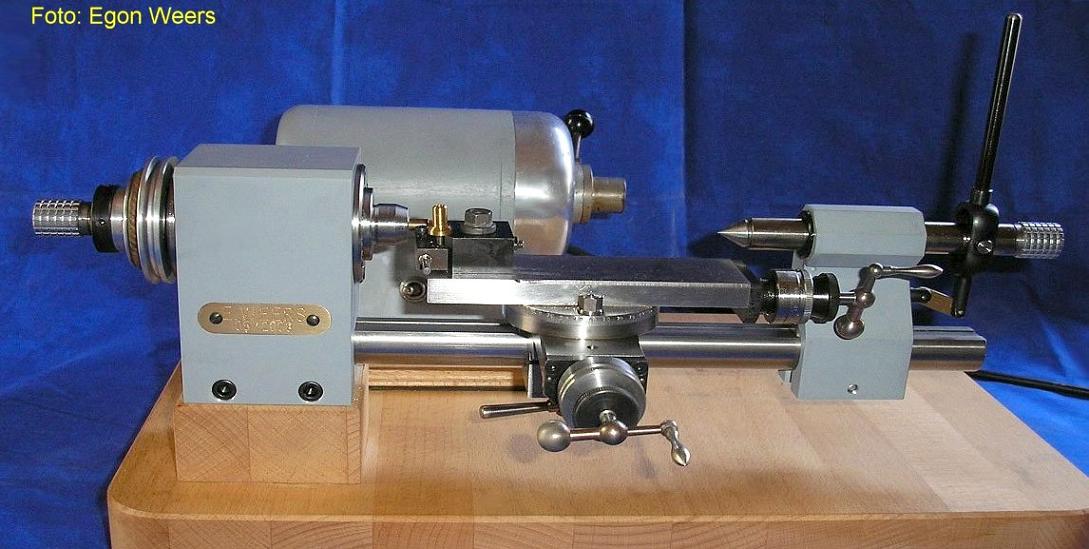

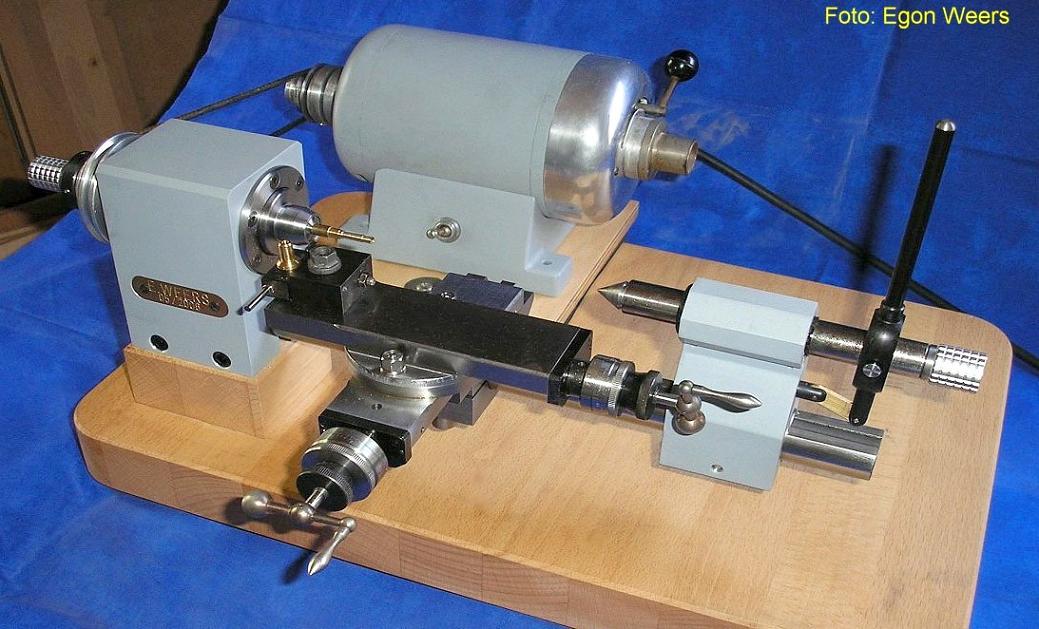

Zwei Gesamtansichten der Maschine. Die Grundplatte ist eine Leimholz-Platte aus dem Baumarkt. Die Alu-Griffe an den Anzugsrohren sind gefräst; so kann man es auch machen:

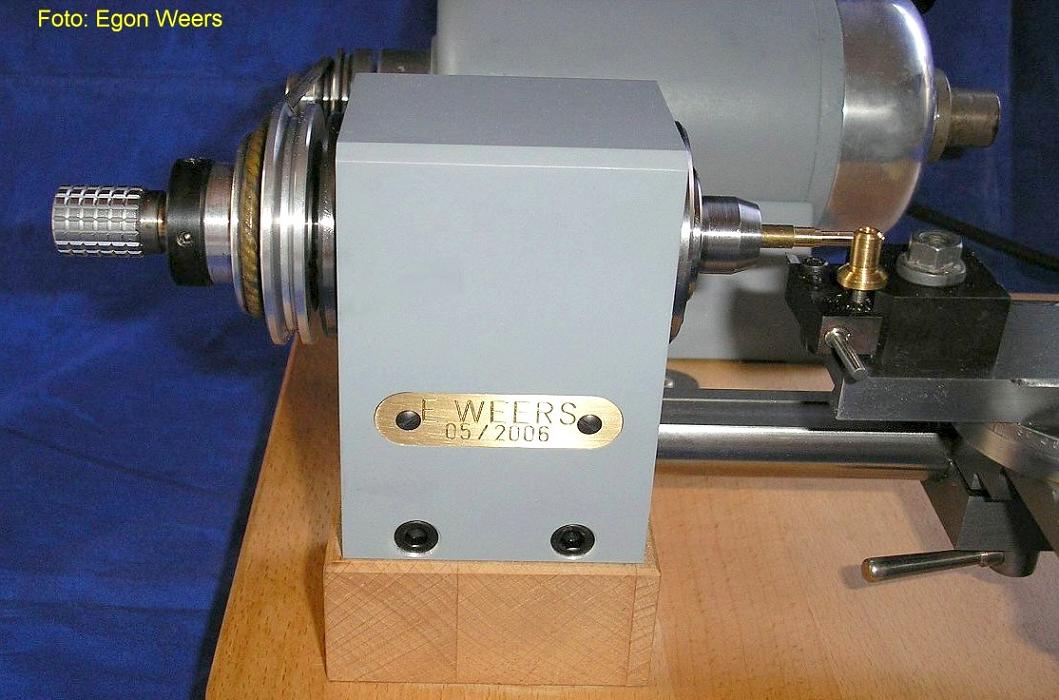

Der Spindelstock. Die beiden Spindeln (Motor- und Arbeitsspindel) tragen nur zweistufige Riemenscheiben; für die Praxis durchaus genügend:

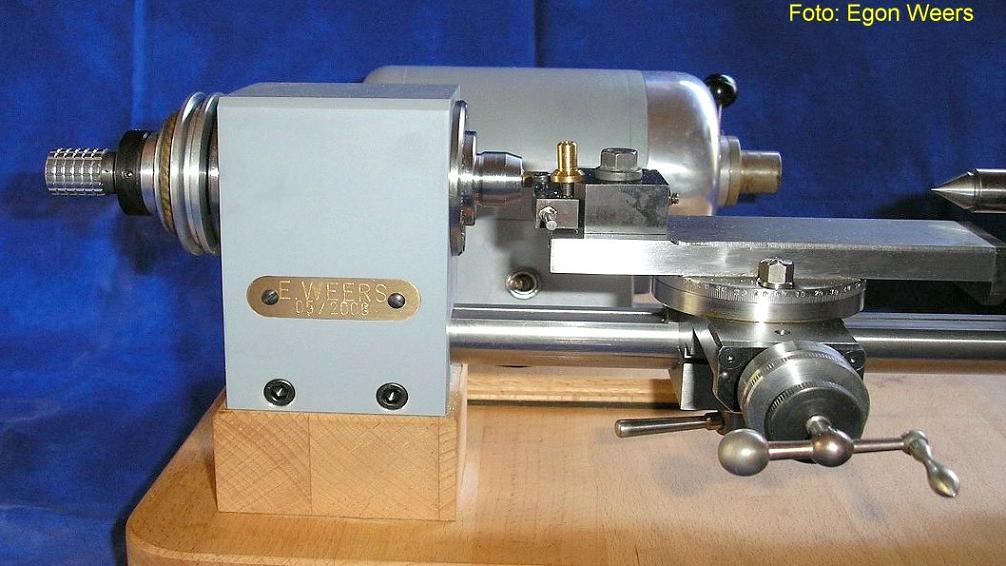

Für den Obersupport mit seinem schönen langen Schlitten hat Herr Weers einen kleinen Schnellwechsel-Stahlhalter gebaut:

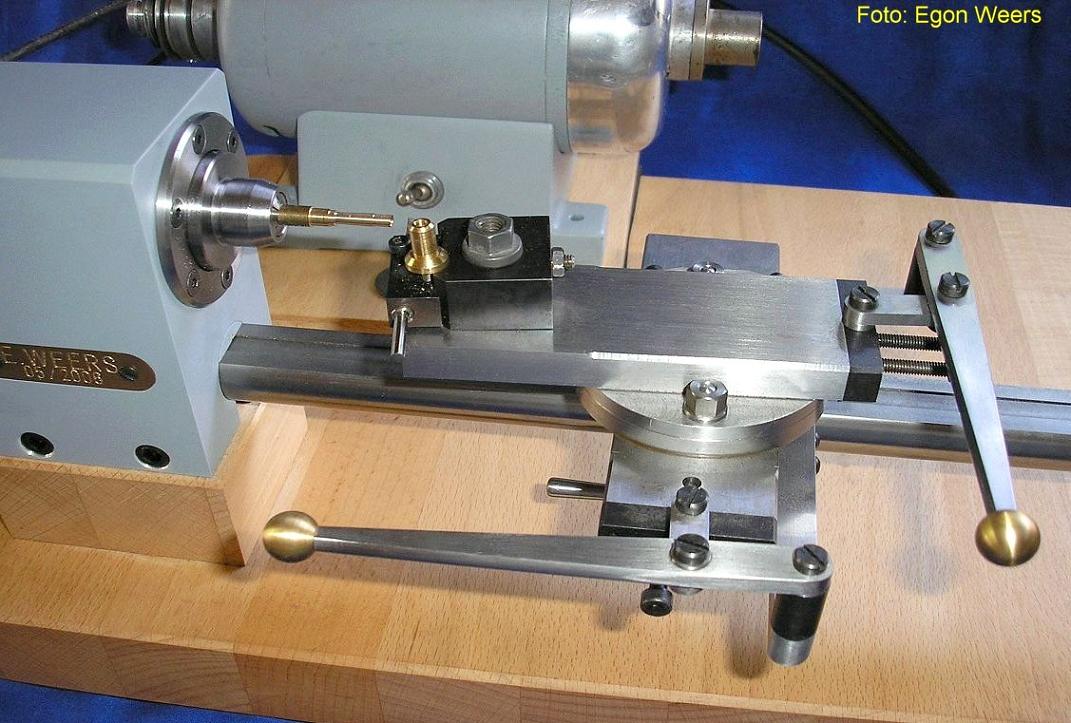

Auch einen Handhebel-Kreuzsupport, in meinem Buch nur als Zeichnungs-Vorschlag aufgeführt, hat Herr Weers gebaut:

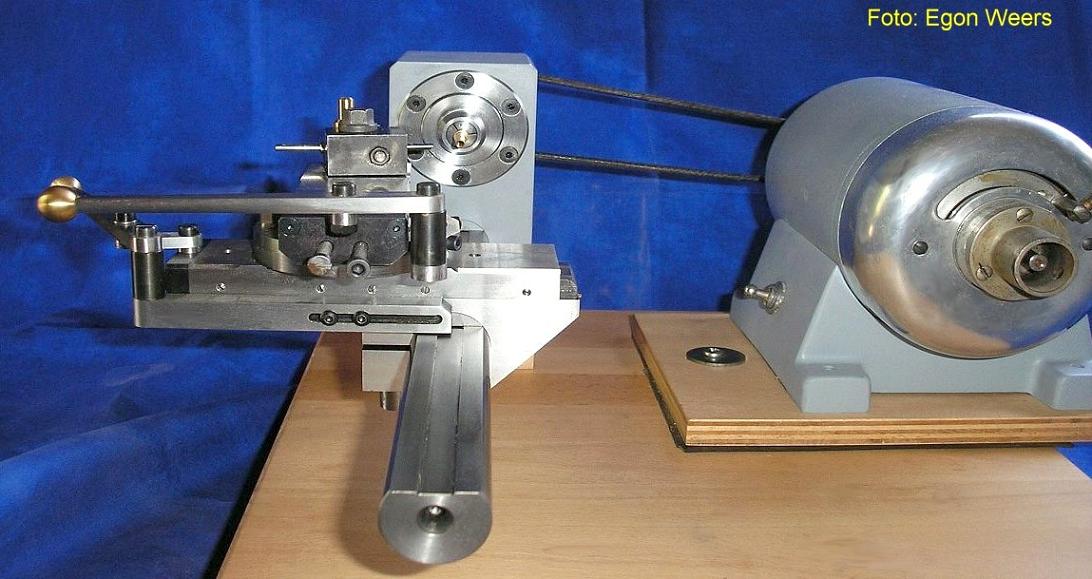

Die Maschine hat eine Rundwange mit oben liegender Zentrierfläche. Diese ist aus Grauguß gefertigt (kaum Verzug bei der Bearbeitung!). In der Mitte der Zentrierfläche die obligatorische Freinut:

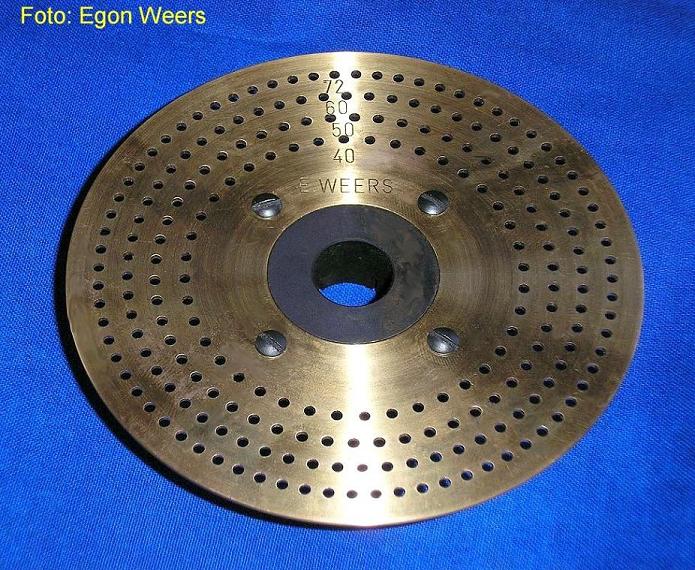

Hier sehen Sie die Teilscheibe mit 40-, 50-, 60- und 72-er-Teilung:
