Vier Bootsdavits (Teil 1)

for boat´s davits (part 1)

Zur Bedienung der beiden 26-Fuß-Motorbeiboote sind auf jeder Bordseite zwei schwere Bootsdavits aufgestellt. Das ist eine weitere interessante Arbeit, die ich hier ausführlich darstellen will.

(alle kleinen Fotos zum Vergrößern anklicken!) Die konischen Davitsockel der beiden hinteren Davits (die beiden vorderen sehen etwas anders aus) stelle ich zweigeteilt her. Ein flaches unteres Teil, welches eine waagerechte Plattform liefert, auf welche das längere obere Teil aufgebaut wird. Die Zweiteilung ist auch für die Farbgebung günstig. Das untere Teil wird in der dunkelgrauen Decksfarbe gespritzt und der Rest des Davits hellgrau. Runde Platten sind am Deck angeschraubt. Diese Platten mache ich zuerst (Durchmesser 15 mm). Sie erhalten einen 3-mm-Zapfen mit einer 2-mm-Zentrierbohrung (Foto).

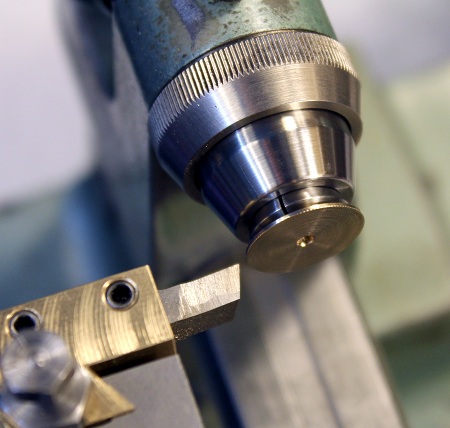

Auf dem 3-mm-Zapfen gespannt, wird die Dicke 0,5 mm plangedreht.

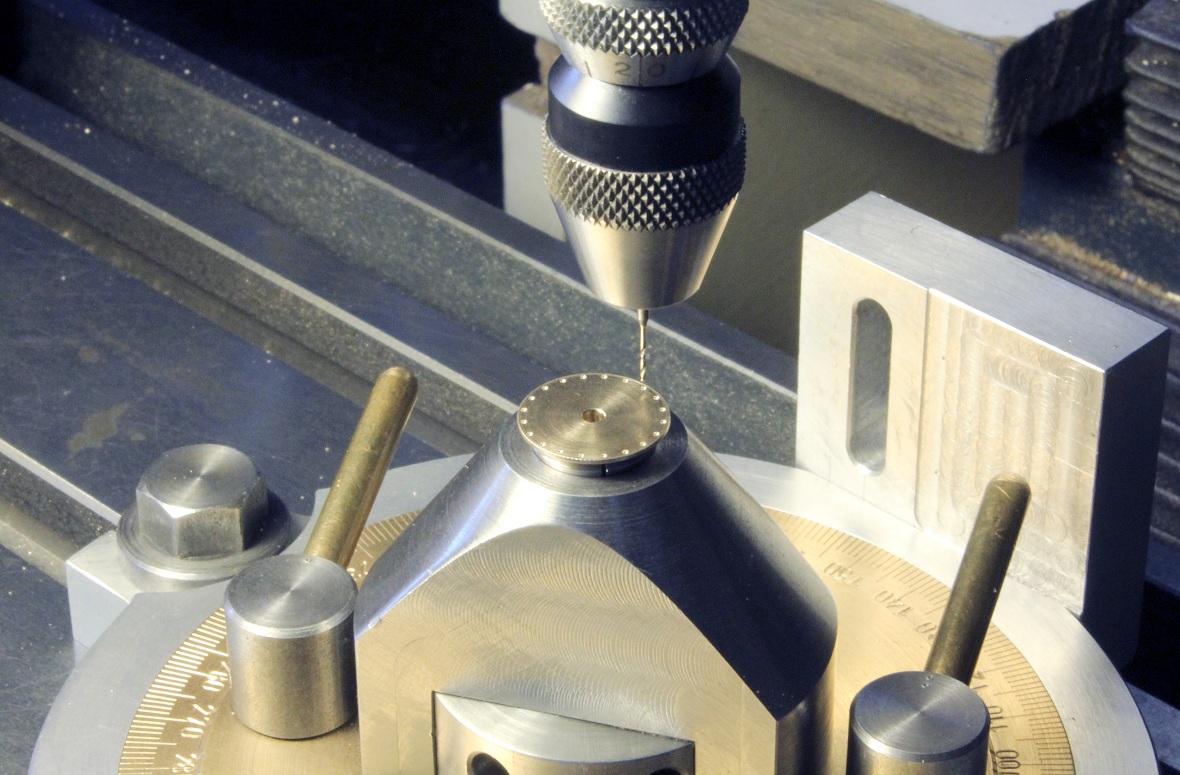

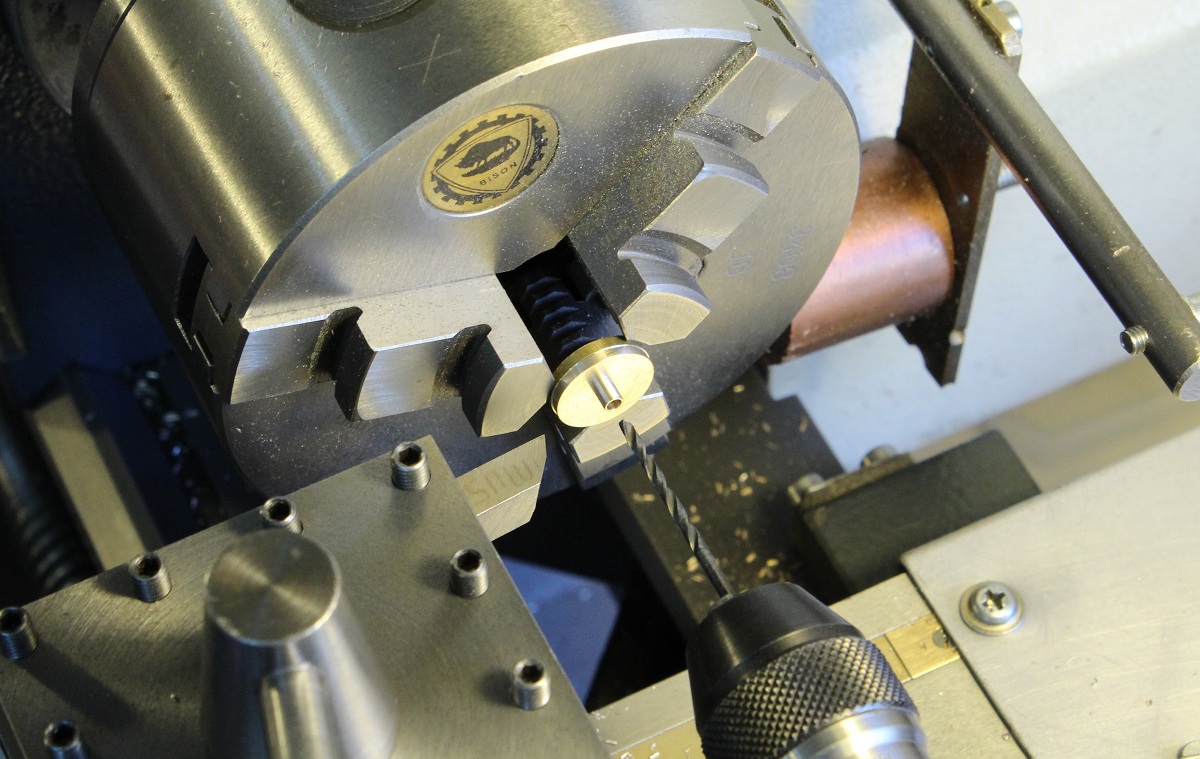

Im Teilgerät werden auf einem 13,5-mm-Teilkreis zwanzig 0,55-Bohrungen angebohrt. Ich bohre nicht durch, weil die Gefahr besteht, daß ich in die gehärtete Spannzange bohre, bzw. der Zange macht das nichts aus, aber dem Bohrer...

Bei der Gelegenheit mache ich noch weitere Teile, bei denen Teilarbeiten vorkommen.

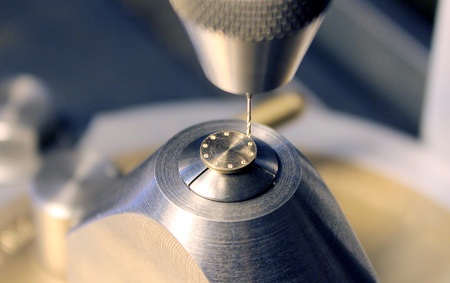

10er-Teilung an einer 7-mm-Platte (1,5-mm-Spannzapfen).

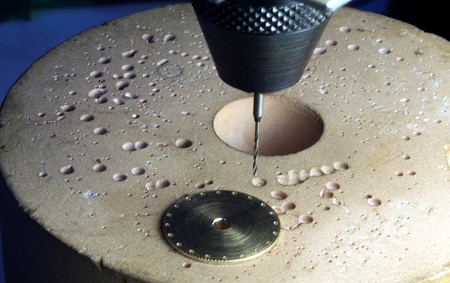

Auf einer MDF-Platte werden die 0,55-mm-Bohrungen ganz durchgebohrt. Übrigens eignet sich MDF nicht für Modellteile. Die Oberflächen werden nicht so glatt, daß es nach dem Farbe-Spritzen gut aussieht. MDF für alles - nur nicht für Modellteile, dann schon eher Plexiglas, das bekommt man mit scharfen Werkzeugen gut oberflächenglatt...!

Beide Seiten der Bohrungen müssen leicht entgratet werden.

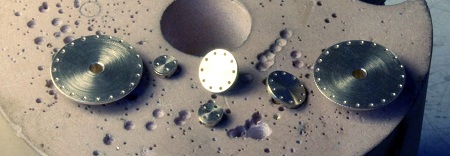

Danach die oberen Seiten verzinnen.

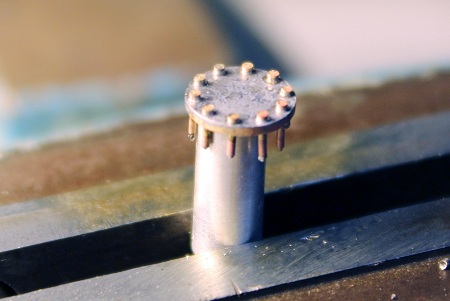

Die Teile müssen so gelagert werden, daß die Schraubenkopf-Imitate (Zapfen-Durchmesser 0,5 mm, Kopf-Durchmesser 0,7 mm) frei durchhängen können. Die kleine 7-mm-Platte steckt hier z.B. mit dem Spannzapfen auf einem Alu-Rohrstück. Lötsäure, Propangasbrenner, das Spiel kennen wir ja schon zur Genüge...

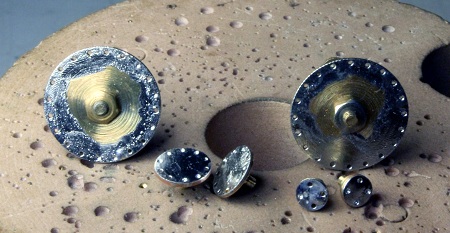

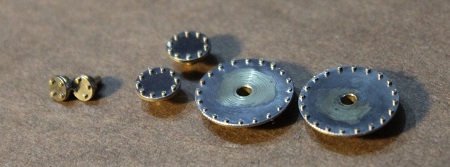

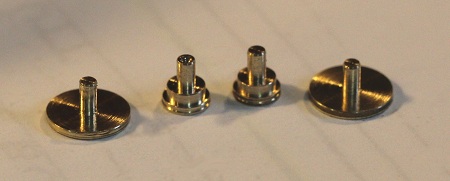

Nach dem Abkneifen der durchsteckenden Enden und nach dem Bürsten.

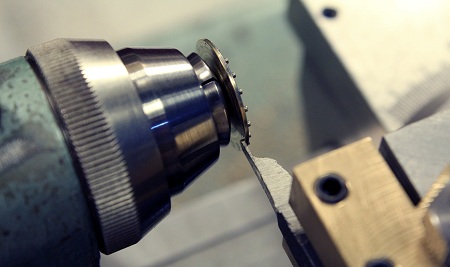

Die 15-mm-Platten werden an der Unterseite von den Resten der Schrauben-Imitate befreit (leicht schräggestellter Stechstahl).

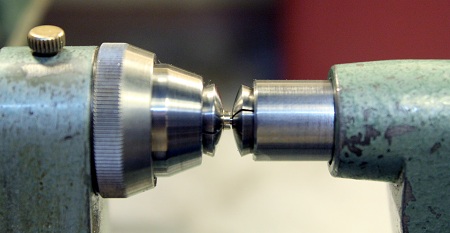

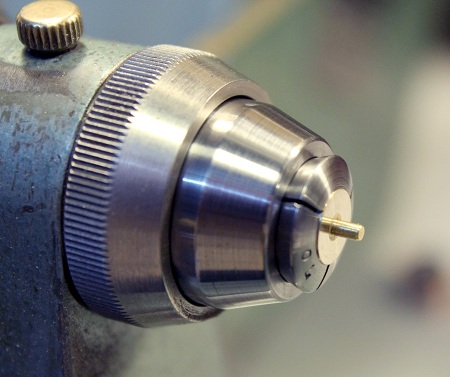

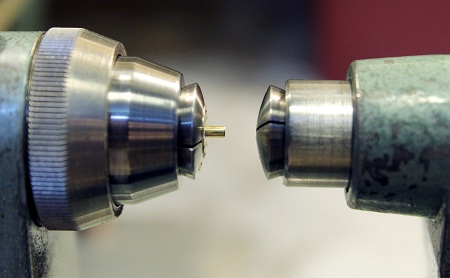

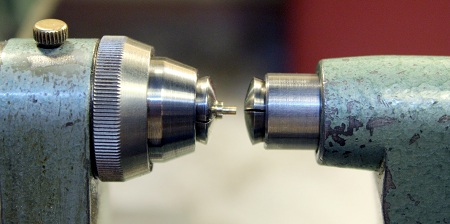

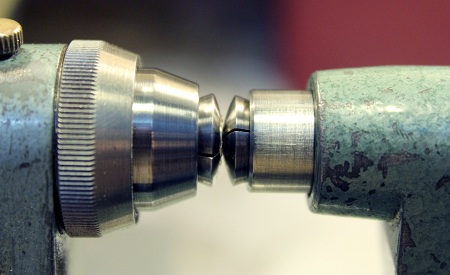

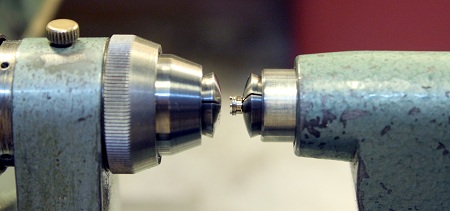

Das rundlaufende Spannen der kleinen Teile (Durchmesser 4 mm) ist nicht so einfach, weil die Scheiben auch sehr schmal sind. Mit der 1,5-mm-Zange im Reitstock wird das Teil mit seinem Spannzapfen gut zentriert gehalten und so...

...in die 4-mm-Zange in der Arbeitsspindel geschoben. Diese "übernimmt" und..

...die Reitstock-Zange kann gelöst werden. So kann nun das Teil an der Unterseite überdreht werden.

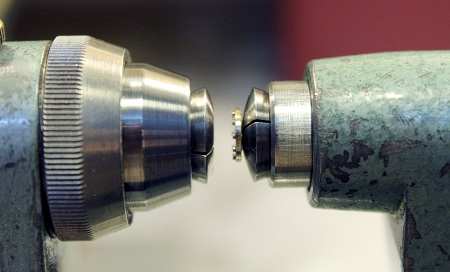

Ähnlich bei den 7-mm-Platten...

...einschieben, übernehmen...

...Reitstock lösen...

...Teil überdrehen.

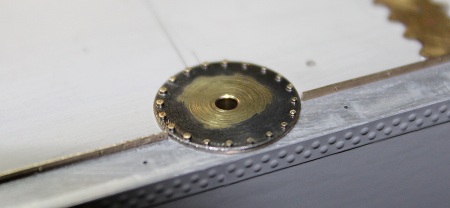

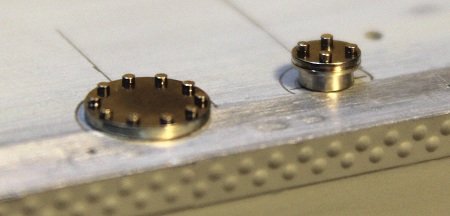

So sehen die Teile (noch ungespritzt) an der Deckskante aus.

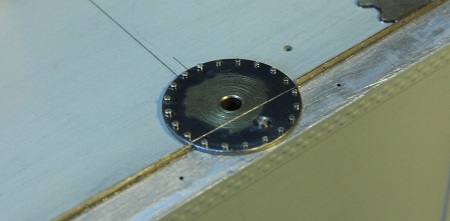

Die 15-mm-Platten für die Davit-Sockel reichen bis nahe an die Kante.

Mit Sekundenkleber habe ich 0,8-mm-Stifte (mit 1-mm-Kopf!) als Verdrehungsschütze eingebohrt und eingeklebt.

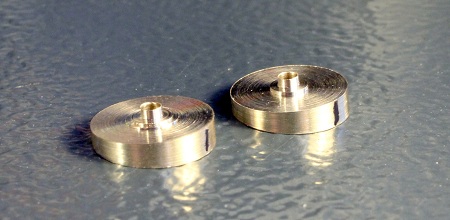

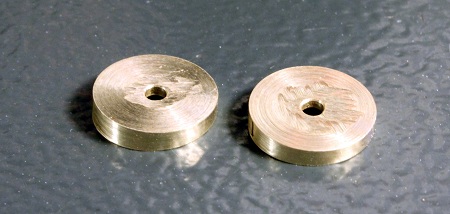

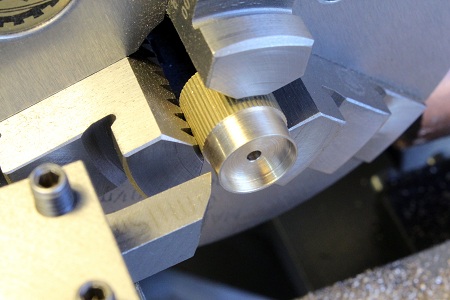

Darauf kommen "Becher", Durchmesser 12 mm mit 1,6 mm tiefen Ausdrehungen auf Durchmesser 11, Zentrierbohrungen 2 mm.

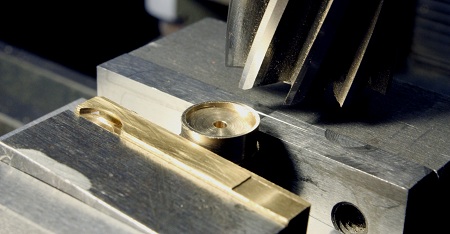

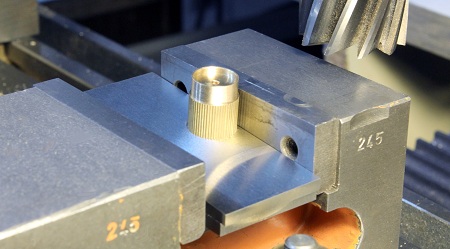

Die Unterseiten müssen 4,5° schräg angefräst werden. Den Wert 4,5° habe ich aus einer 10:1-Zeichnung. Auf dem Grund des Schraubstocks liegen hier zwei Winkel-Endmaße (4° und 0,5°)(Bezug: WABECO). Die Arbeit mit Winkel-Endmaßen hat den Vorteil, daß man den Fräskopf nicht verstellen muß, außerdem sind sie hochgenau!

Zwei passende "Steine" drücken - in der Mitte der Schraubstock-Backen! Nach dem Überfräsen sehr sparsam entgraten.

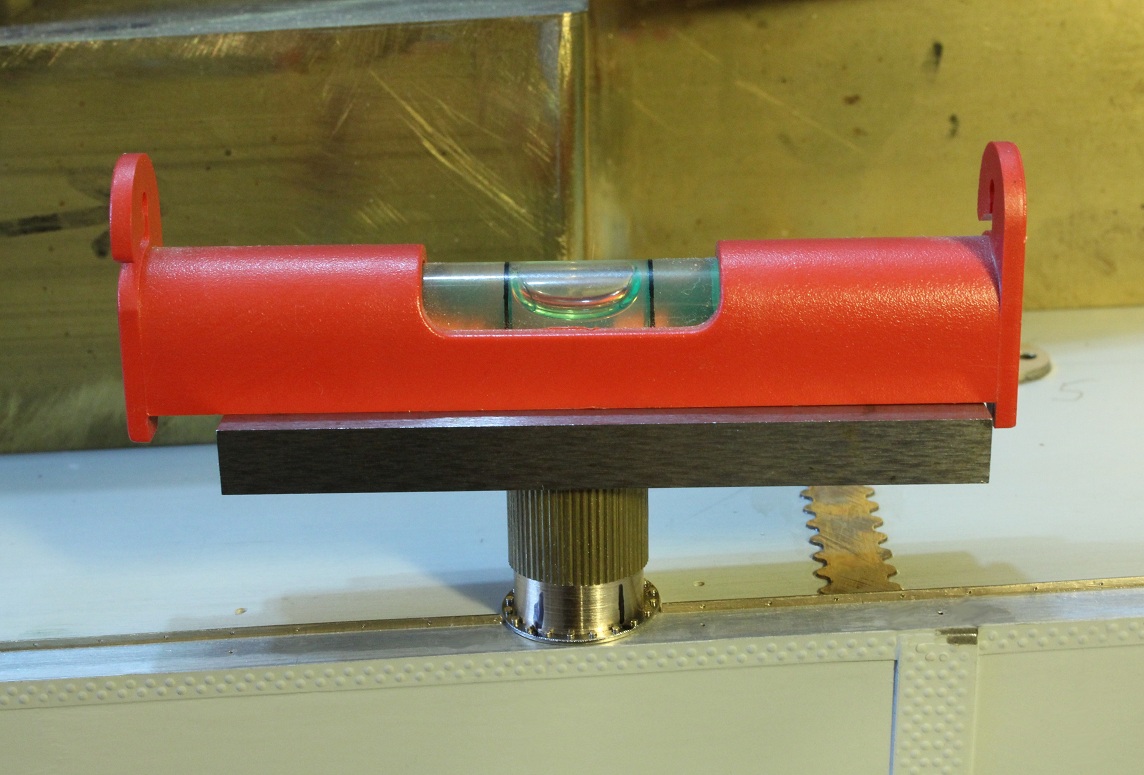

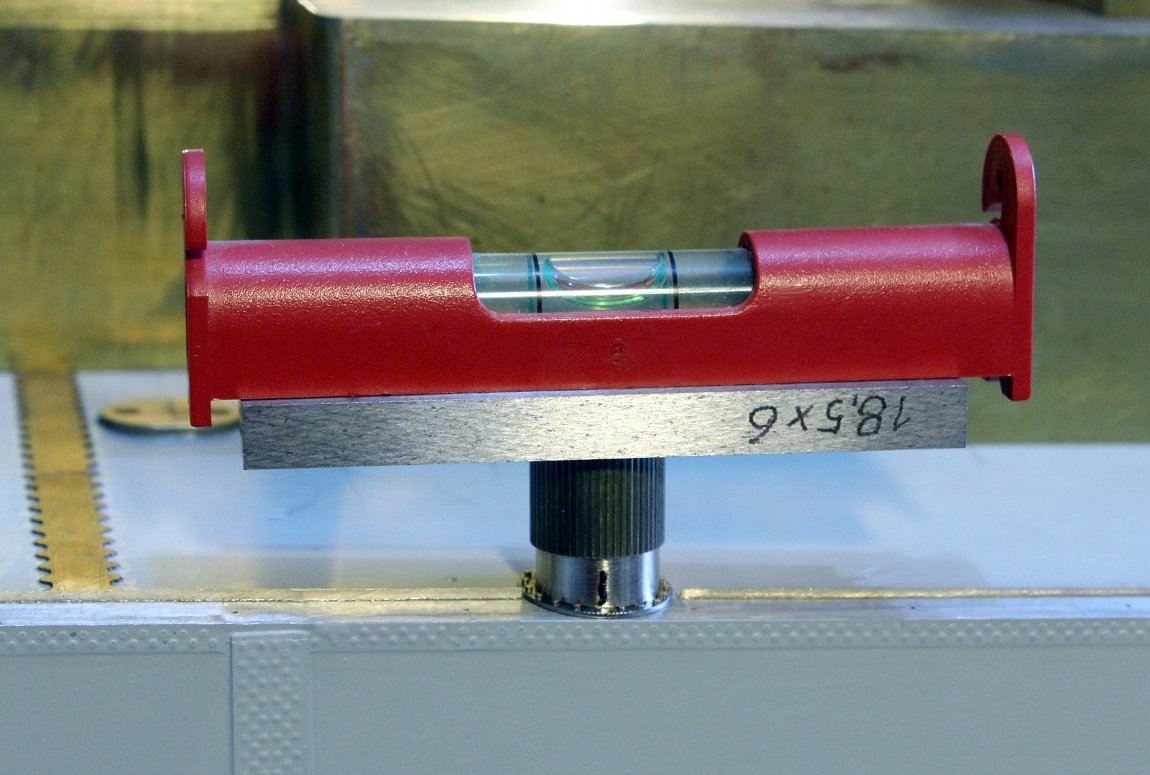

Die Mühe hat sich gelohnt, der Sockelfuß steht exakt waagerecht auf dem schrägen Deck (Deckssprung und Balkenbucht!) Als Verdrehungsschutz erhält der Sockel einen schwarzen Strich...

...und an Steuerbord zwei Striche, damit ich sie nicht verwechseln kann.

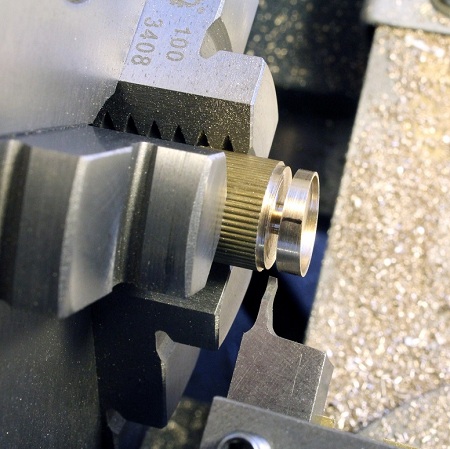

Wenn alles stimmt, können die Sockel auf Höhe (max. 2,8 mm) abgestochen werden.

In der Mitte bleiben Abstechpiepse...

...die habe ich mit einer Trennscheibe weggeschliffen.

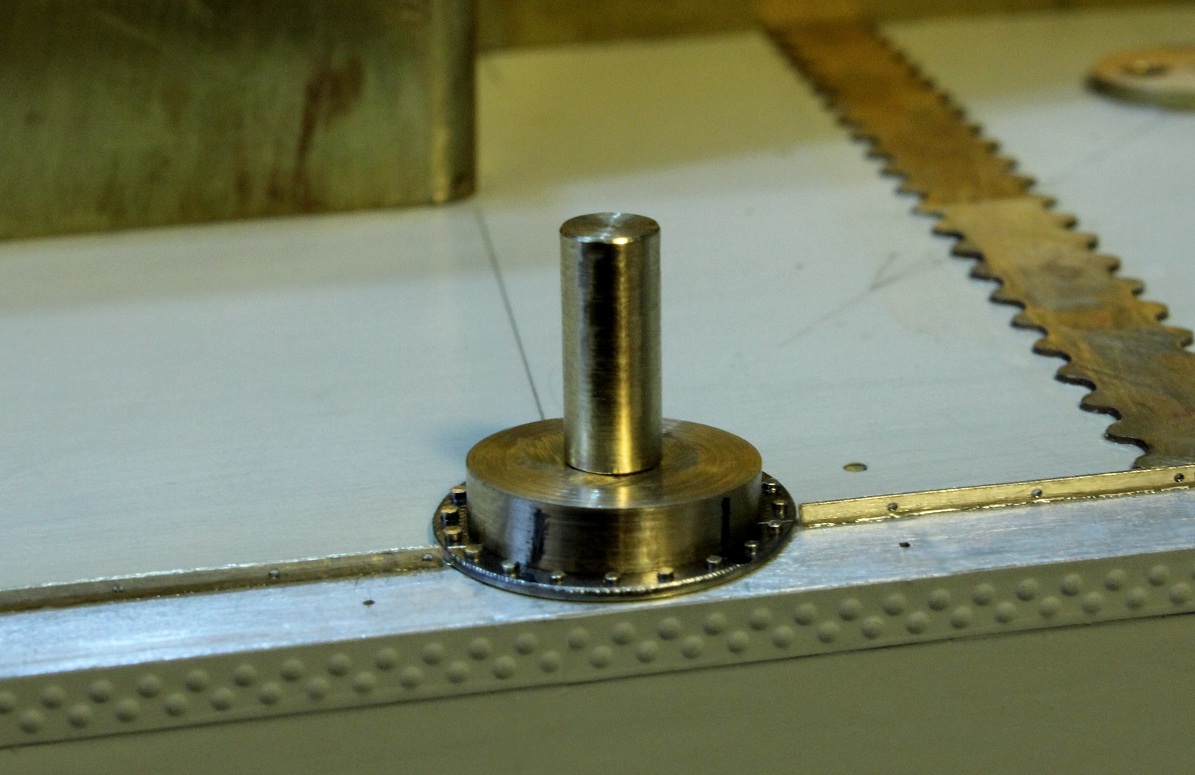

Für das zentrische Aufkleben wurde schnell ein 2-mm-Zentrierstift gedreht. Den 2-K-Kleber habe ich an die Innenwandung des "Bechers" gegeben. Nach dem Umstülpen läuft er nach unten und verbindet so Becher und Platte. Die Sache sieht gerade aus...

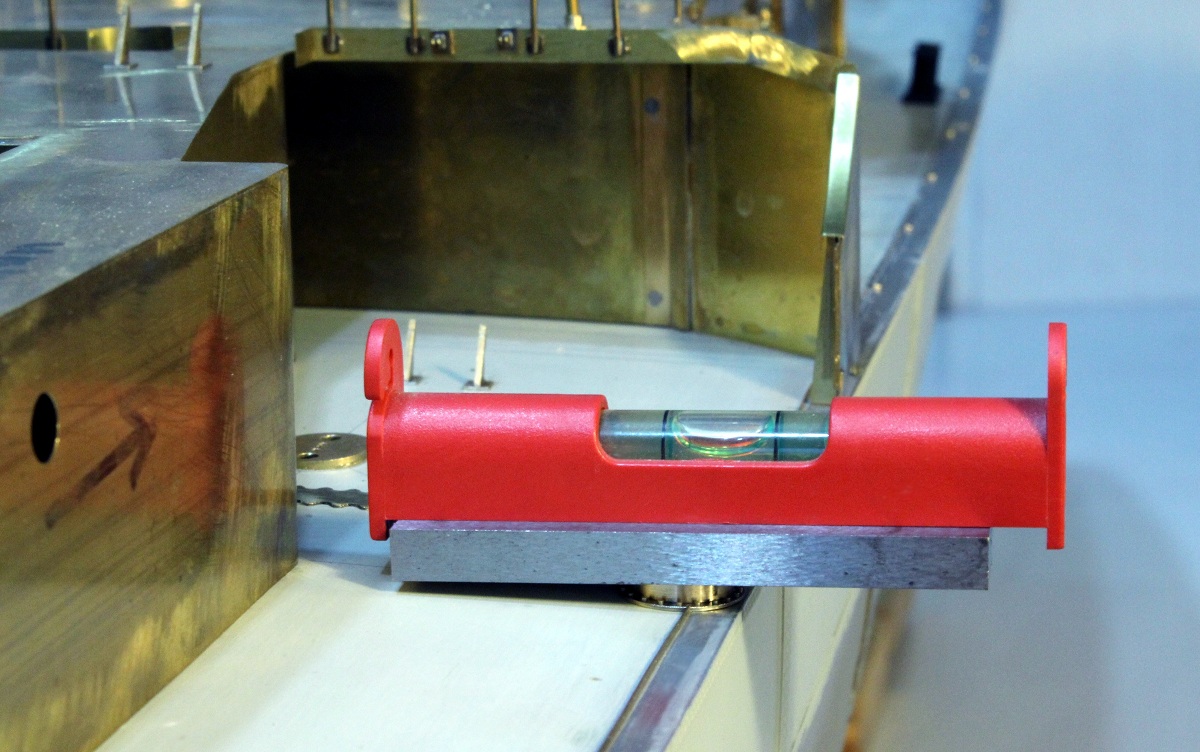

...und ist es auch - auch in der Querrichtung.

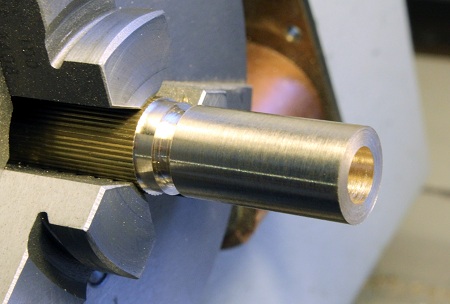

 Die konischen Oberteile vom Sockel werden nun hergestellt. Plandrehen, 2-mm-Durchgangsbohrung, 7 mm aufbohren, Außendurchmesser 12,00 überdrehen, Länge einstechen.

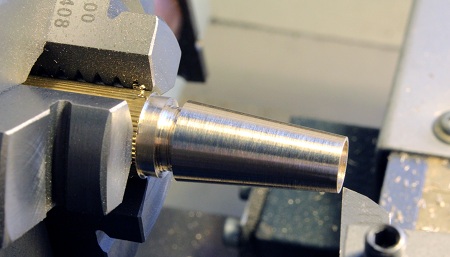

Kegel einrichten (mit dem Einstellarm), D = 12 mm, d = 8,4 mm, Kegel andrehen.

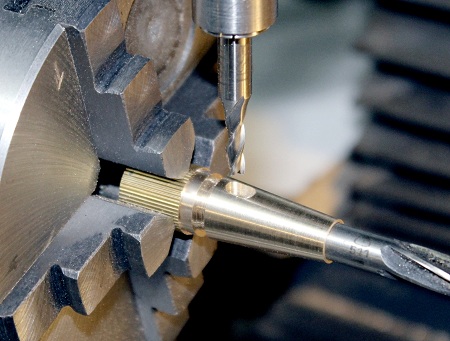

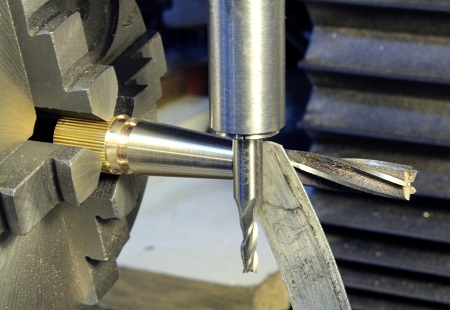

Waagerecht-Teilgerät als Spannmittel, 7-mm-Fräserschaft steckt in der Bohrung, Mitte anfahren mit Hilfe einer 0,1-mm-Fühllehre.

5,6 mm lange Langnut, 1,5 mm tief einfräsen.

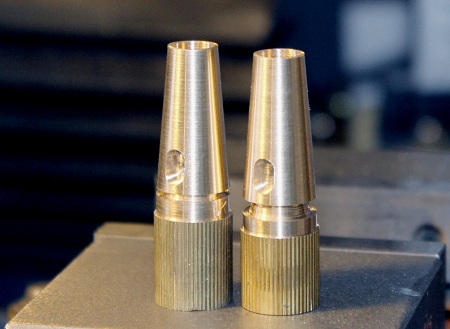

Fertig sieht es so aus.

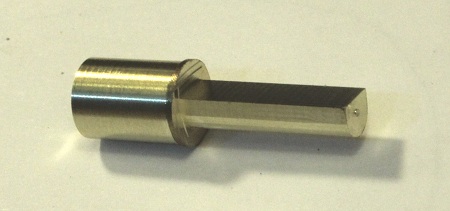

Ein Profilstück wird 13 mm lang gefräst.

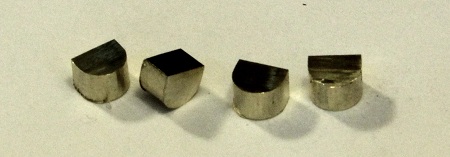

Davon werden vier Teile 2,5 mm lang abgesägt und entgratet.

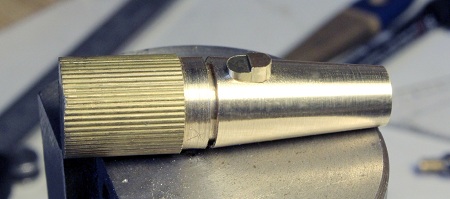

Sie passen exakt in die Langnut und werden so eingelötet und danach das überschüssige Lötzinn weggebürstet. Damit ich dabei nicht zu viel Masse zu erwärmen hatte, habe ich den gerieften Spannzapfen (Durchmesser 13) fast ganz auf 10 mm ausgebohrt.

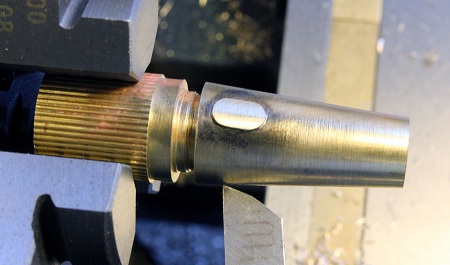

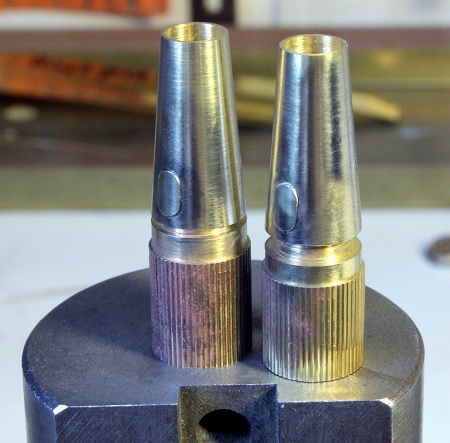

Wieder im Drehmaschinen-Futter (die Verstellung von Obersupport hatte ich stehen lassen). So kann ich die übersehenden Stücke...

...soweit abdrehen, damit es so aussieht, als seien dort ovale Wartungsdeckel angeschraubt.

Die Besonderheit bei diesen Sockeln: Die Kegel stehen nicht mit ihrer Achse senkrecht, sondern eine Seitenkante (die nach Außenbord zeigende) steht senkrecht!

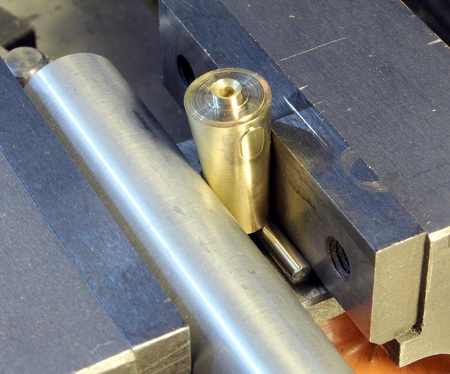

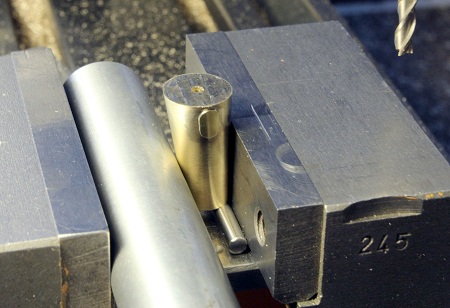

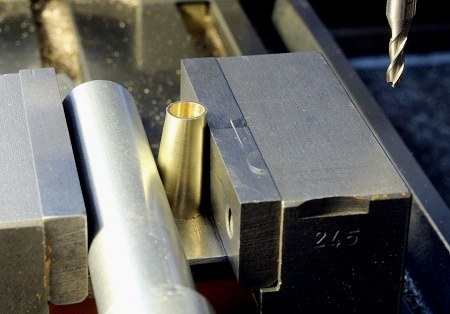

Mit der Unterseite nach oben habe ich diese Seitenkante im Schraubstock mit einem Alu-Stück gegen die feste Backe gedrückt. Damit dabei auch die andere Richtung senkrecht steht, liegt die Oberseite unten auf einem Zylinderstift auf. Mit dem 4-mm-Fingerfräser (rechts-oben) habe ich die Unterseite über die volle Breite mit nur 0,2-mm-Spänen überfräst.

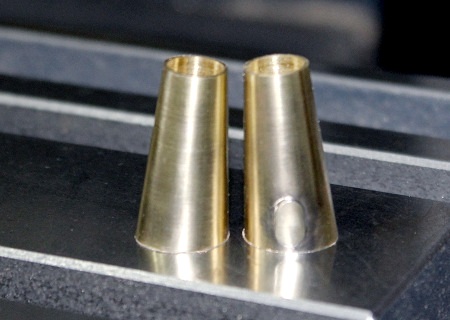

Das Bild ist etwas unscharf, doch es zeigt, was es zeigen soll: die beiden Außenkanten stehen sehr genau senkrecht. Die Oberseiten sind noch schräg.

In ähnlicher Spannweise, aber ohne den Zylinderstift, wurde nun auch noch die obere Planfläche waagerecht überfräst.

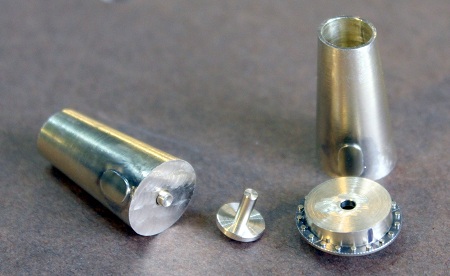

Zwei Zentrierstifte (Mitte) wurden gedreht. Im linken Teil sieht man den 2-mm-Zapfen 1,5 mm ausragen. Der Stift wurde von innen her eingeklebt.

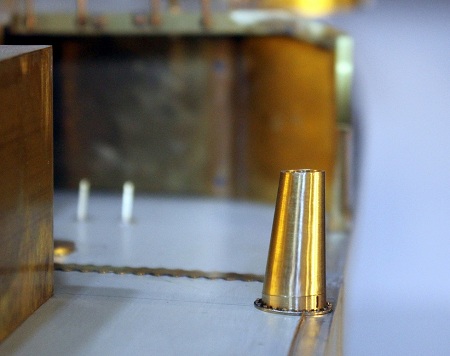

Die Situation an der Steuerbordseite. Nur die Außenkante steht senkrecht.

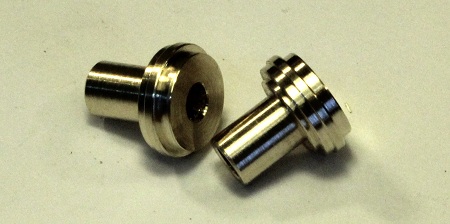

Zwei gedrehte Flanschteile mit geriebenen 3H7-Durchgangs-Bohrungen. Der Zapfen reicht 6 mm in das Innere des Sockels, damit später hier der eingesteckte Schwenkdavit eine gute (senkrechte) Führung hat.

Die Flanschteile sind eingeklebt.

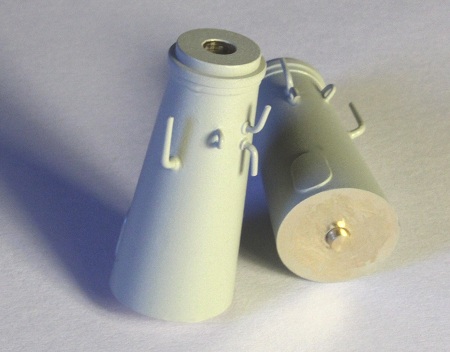

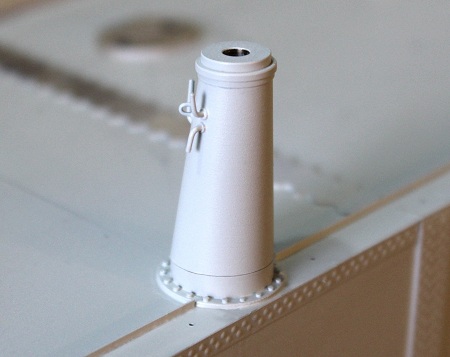

 Jeder Sockel erhält ein Auge und mehrere Belegklampen.

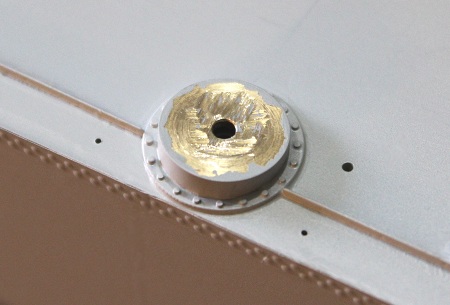

 Damit der 2-K-Kleber richtig hält, entferne ich die (aufgespritzte) Farbe, auch am Boden des konischen Sockels.

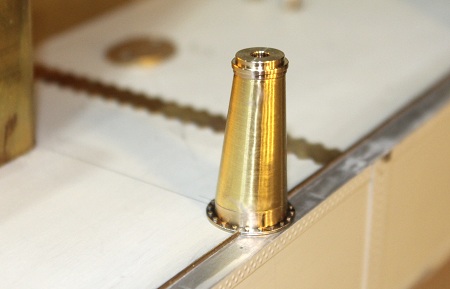

Die Sockel sind aufgeklebt. Mit einer 3-mm-Maschinenreibahle habe ich die Farbe in der Bohrung wieder entfernt.

 Weiter geht es im Teil 2 dieser Serie...
