Regale für 40-mm-Munition (Teil II)

ammunition storage racks (Part II)

Alle Blechstreifen aus Teil I sind fertig gefräst und entgratet. Sie müssen nun an in Innenseiten der Waffenwannen eingebaut werden. Ich beginne jeweils mit den schmalen, untersten Racks. Auf diese werden dann die breiteren nach oben "aufgebaut". Alle Regalreihen müssen parallel zur Oberkante der Schanzkleider verlaufen. Das macht die Sache einfacher.

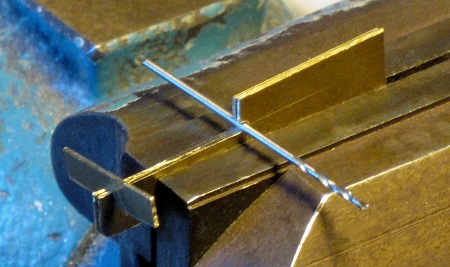

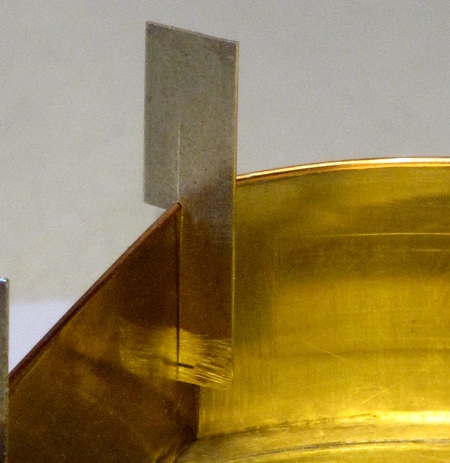

Um schon die untersten parallel anzukleben, mache ich mir zwei "Einhängebleche". Unten haben diese je einen nicht zu tiefen Einschnitt für den Blechstreifen und oben eine Einhängenase. Einschnitt und Nasen müssen bei beiden den gleichen Abstand haben, deshalb fertige ich sie "im Paket". Im Bild ist unten (links) ein Blechstreifen eingesteckt und die Rundung für die Einhängnasen fräse ich mit einem 0,9-mm-Zahnarztfräser. Mit einem 0,8-mm-Bohrerschaft prüfe ich das richtig Maß (die Rohrgarnierungen auf den Schanzkleidern haben einen Durchmesser von 0,8 mm!).

So hängen diese Bleche dann auf der Rohrgarnierung.

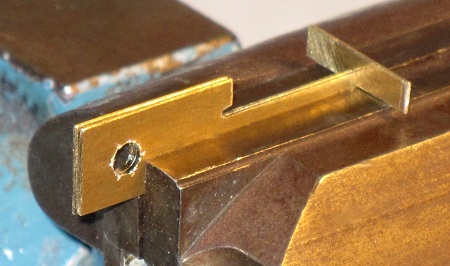

Sie erhalten noch 3H7-Bohrungen. Rechts wieder ein eingestecktes Blechstück zur "Längeneinrichtung".

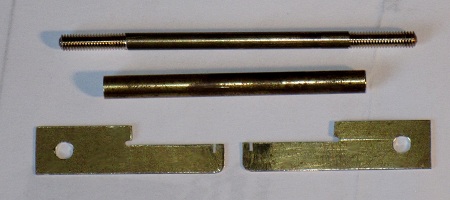

Dazu ein Abstandsrohr (Innendurchmesser 3 mm) und einen M3-Bolzen.

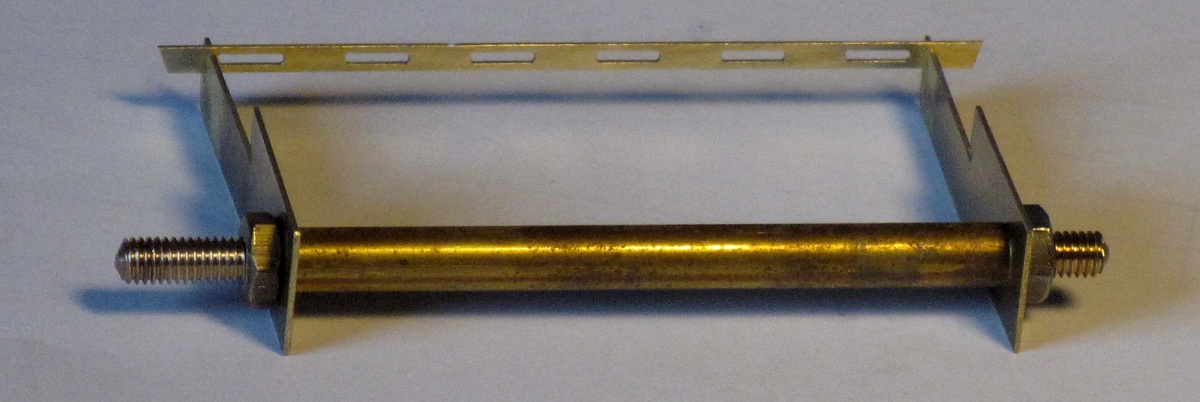

(Foto anklicken) So kann man eine "Einhängebrücke" zusammenschrauben...

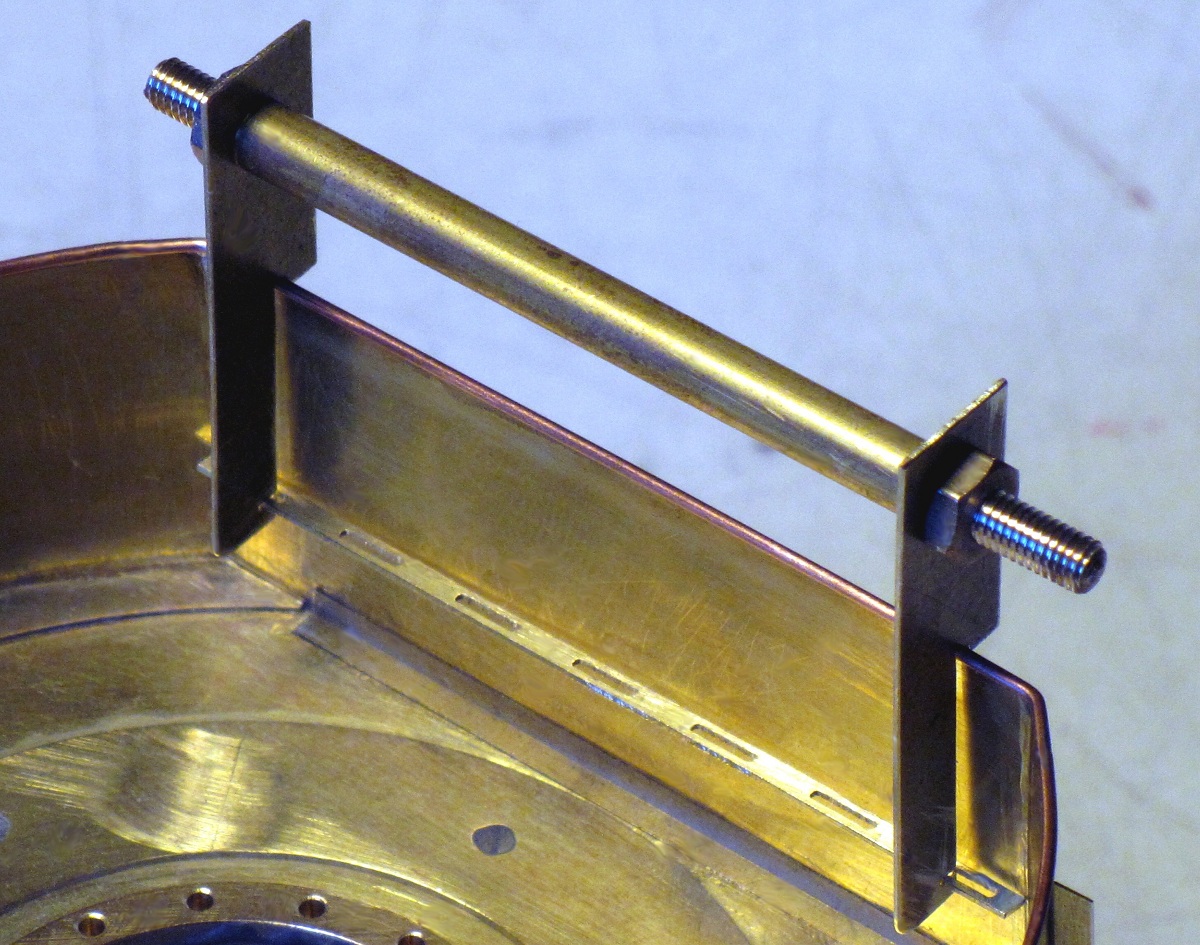

(Foto anklicken) ...und die erste unterste Leiste damit innen einhängen und mit Sekundenkleber ankleben.

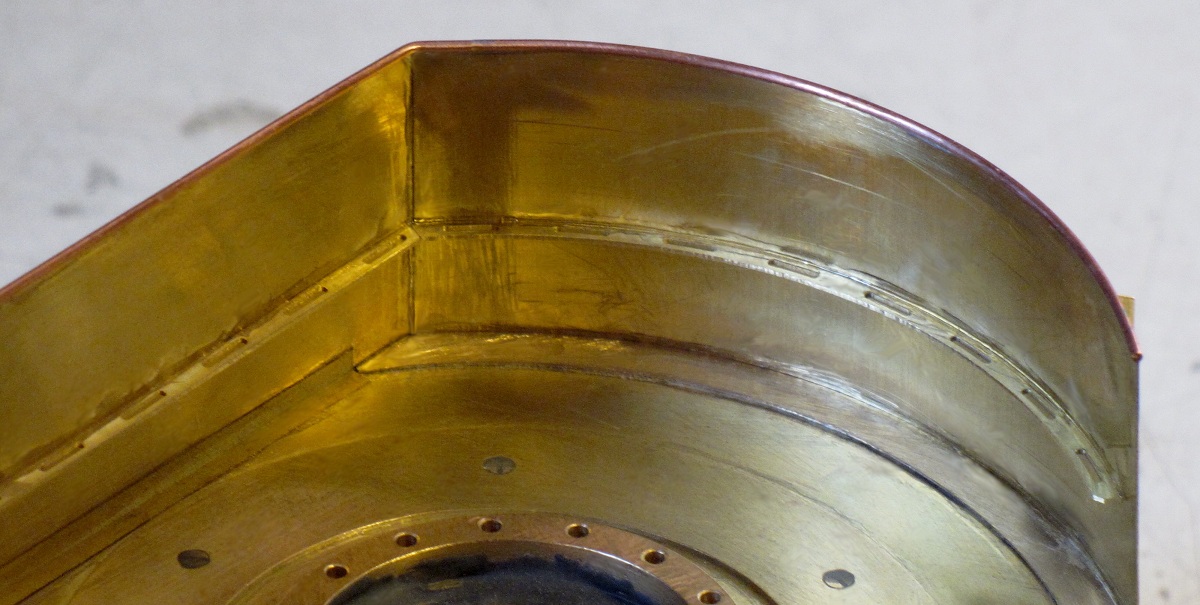

Bei den gerundeten Leisten geht das auch, jedoch ohne das Abstandsrohr.

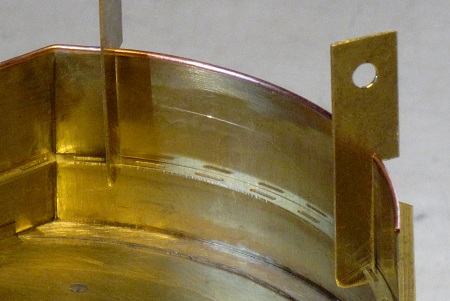

(Foto anklicken) Rundum sind die unteren Leisten angeklebt. Bei den Ecken wurde an jedes Ende 20° Gehrung angefeilt (die Abwinkelung beträgt 40°).

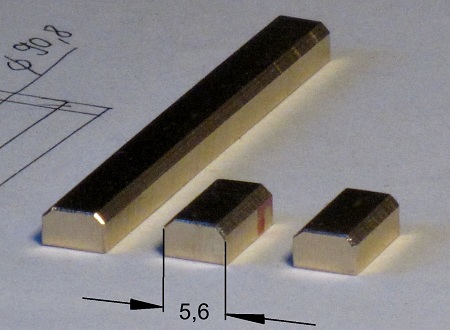

Darüber sollen nun in 6-mm-Abständen die breiteren Leisten angeklebt werden. Sie sind 0,4 mm dick, deshalb habe ich 5,6 mm breite "Unterlagesteine" gefräst. 5,6 mm ist demnach die lichte Weite zwischen den Leistenreihen. Sie erhielten an den Kanten breite 45°-Fasen angefräst (90°-Senker). Die Fasen sind nötig, damit zum einen die "Kleberraupen" in den Ecken überbrückt werden und zum anderen die Steine beim Festkleben der nächsten Leisten nicht mit angeklebt werden.

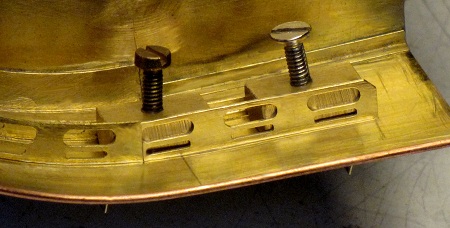

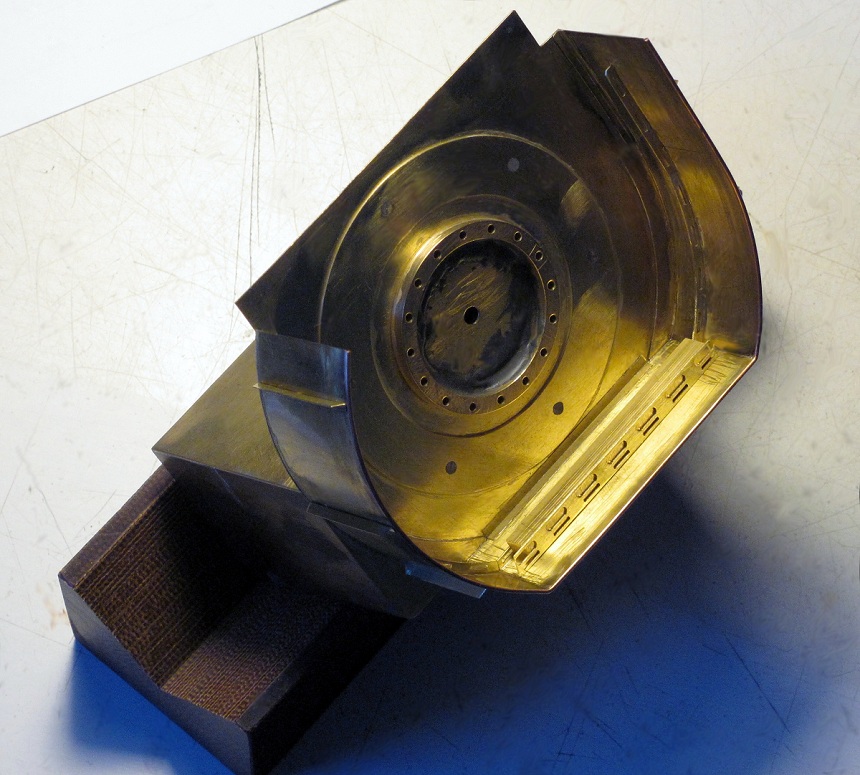

(Foto anklicken) Die Waffenwanne ist 45° schräg gelagert, der Stein auf die unterste Leiste gelegt und darauf die breite Leiste. Sie liegt so genauso parallel wie die unterste und kann so angeklebt werden.

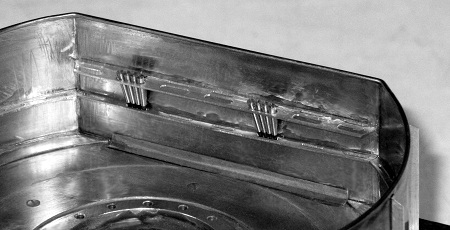

Nur erst zwei Patronenbündel sind probeweise eingesteckt.

Hier wird ein kurzes Leistenstück angepaßt und festgeklebt. Mit den M2-Schrauben lassen sich die Steine danach besser entfernen. Hier kommt später noch eine zweite Lage breite Leisten darüber...

Bei den höheren Schanzkleidern gibt es drei Lagen breite Leisten übereinander. Dafür mußten die Einhängebleche um weitere 6 mm "verlängert" werden und dafür wurden sie mit einer M3-Schraube wieder zu einem "Paket" zusammengeschraubt.

 (Foto anklicken) Die perforierten Leisten sind eingebaut, hier drei Stück für zwei Reihen Patronenbündel...

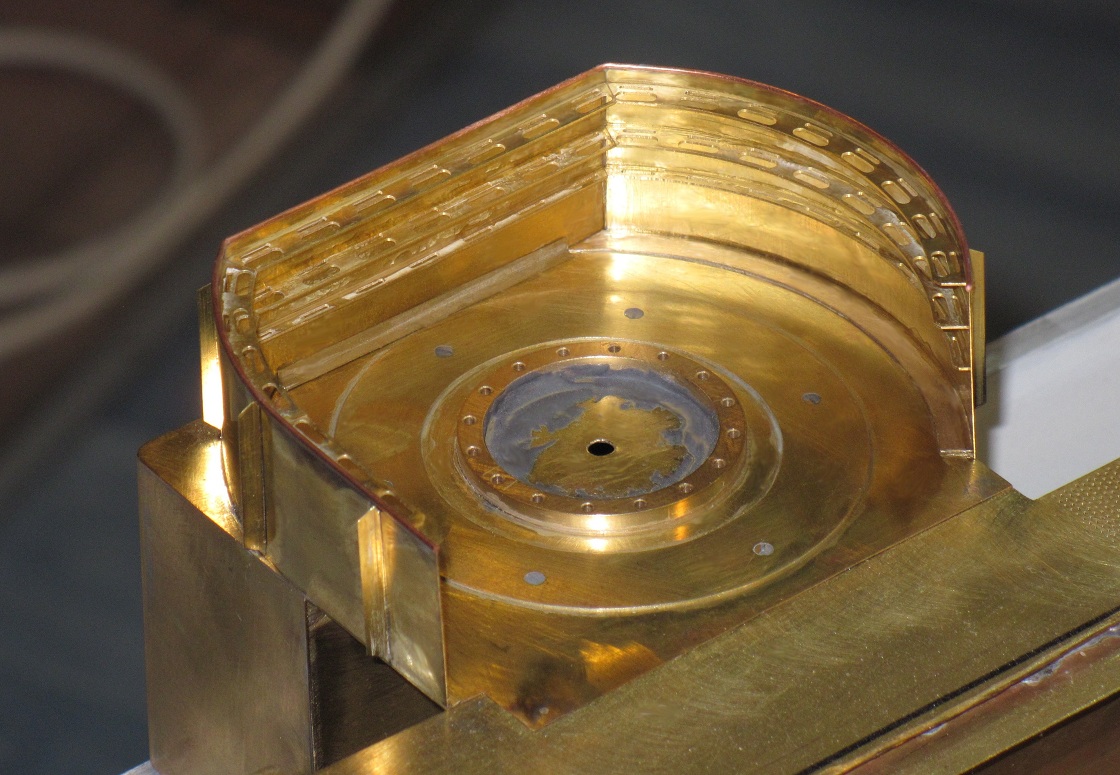

(Foto anklicken) ...und in dieser Waffenwanne vier Stück für drei Reihen Patronenbündel übereinander. Beim normalen Seebetrieb, also nicht im Gefecht, hingen als Wetterschutz Laken von Persenning über die Patronen. Die entsprechenden Haltestage will ich als nächstes an der Außenseite oben anbringen.

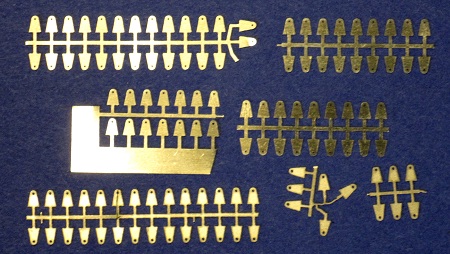

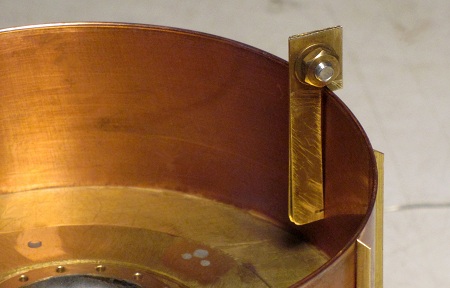

Von einer anderen Arbeit habe ich noch diverse geätzte Haltebleche. Die 0,3-mm-Bohrungen werden auf 0,5 aufgebohrt und die Haltestifte abgeschnitten. So werden sie oben an die äußeren Versteifungswinkel angeklebt, die Haltestage aus 0,4-mm-Kupferdraht eingeschoben und mit Sekundenkleber fixiert.

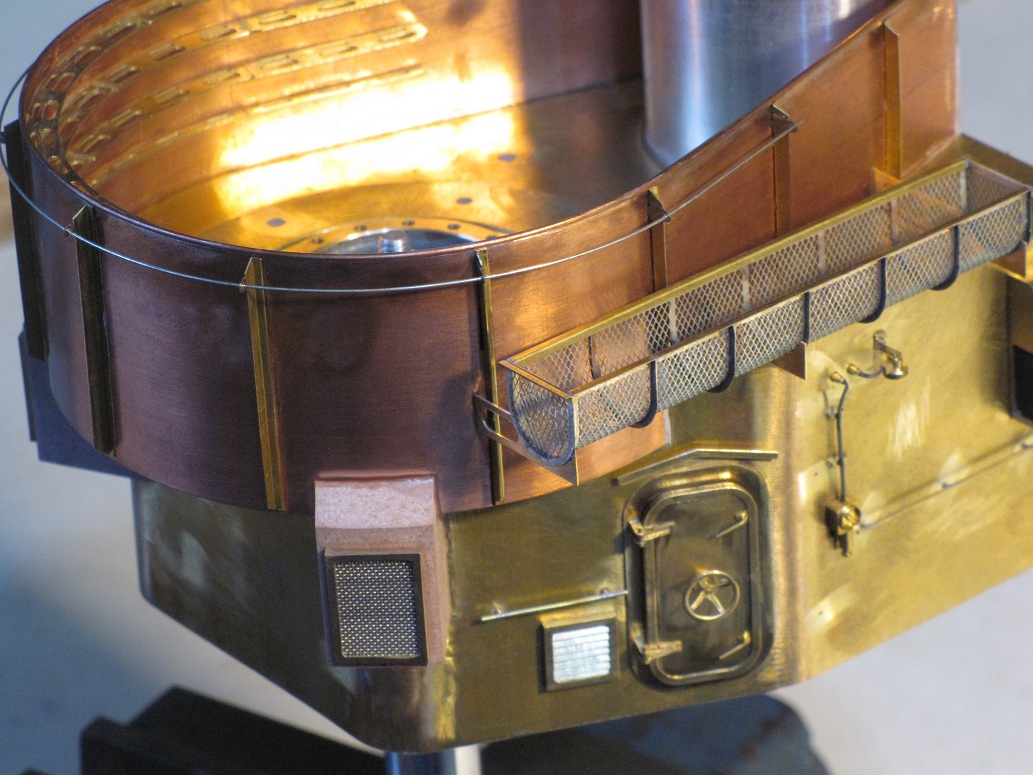

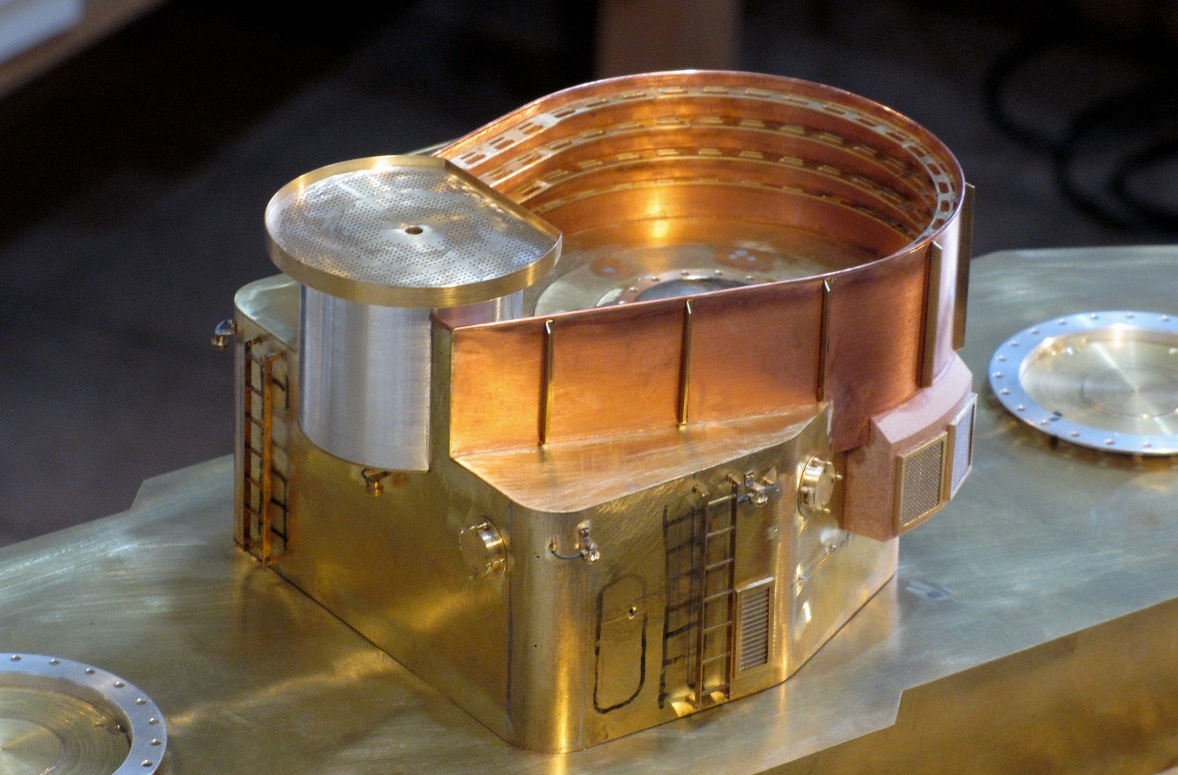

 (Foto anklicken) So sieht das dann aus. Den Fertigbau der Hütte verfolgen Sie bitte hier.
