Auf den Maßstab 1:50 umgerechnet, haben diese

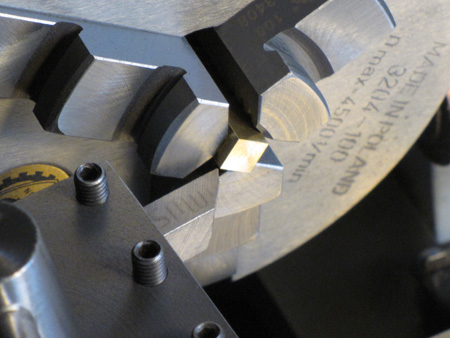

Schächte einen Querschnitt von 6 x 6 mm. Ich drehe Messingstücke an einer Seite
plan, das kann man auch im Dreibackenfutter spannen.Zwei Antennenschächte
two covers for antennas
An der Achterkante vom Bückendeck findet man zwei von drei Anschlüsse für Langdraht-Antennen. Diese sind von Schutzschächten ummantelt.
Auf den Maßstab 1:50 umgerechnet, haben diese
Schächte einen Querschnitt von 6 x 6 mm. Ich drehe Messingstücke an einer Seite
plan, das kann man auch im Dreibackenfutter spannen.
Zwei längere und zwei kürzere Teile.

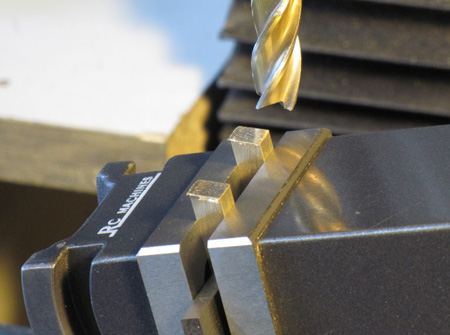

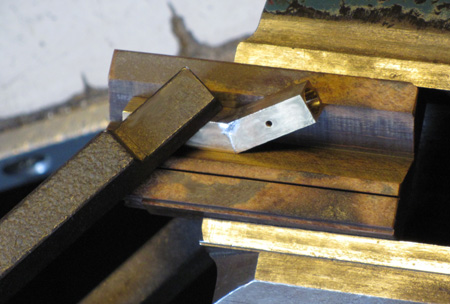

Auf Länge werden sie im 15° schräggestelltem
Schwenkschraubstock gefräst. Damit der Schraubstock beide Teile gleich fest
spannt, müssen sie einen möglichst großen Abstand haben.

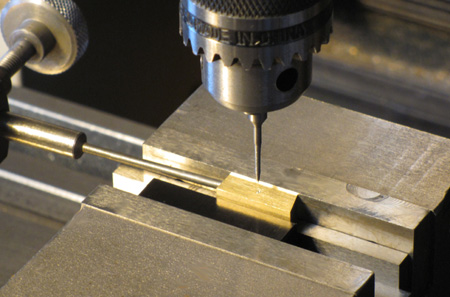

Mit Schraubstock-Anschlag werden sie
zentriergebohrt. Die exakte Mitte ist angefahren (Kantentaster, arbeiten nach
Koordinaten ).

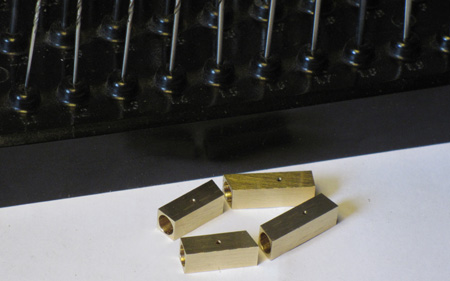

Flächen geschlichtet, entgratet. So sollen
die Teile zusammengelötet werden.

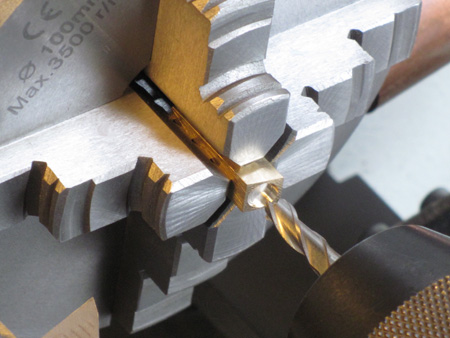

Vierbackenfutter. Die jeweils schräge
Stirnseite wird mit einem 5-mm-Fingerfräser angestochen.
Von der geraden Seite her wird 5 mm
durchgebohrt (weniger Masse beim Löten und Gewichtsersparnis). Die vier kleinen
Löcher haben 1 mm Durchmesser.

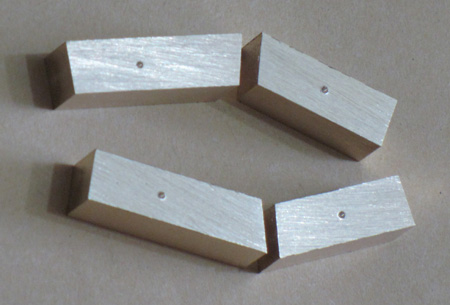

Die Teile werden im Lötprisma
zusammengelötet. Der "Abknickwinkel" nach oben beträgt 30°.

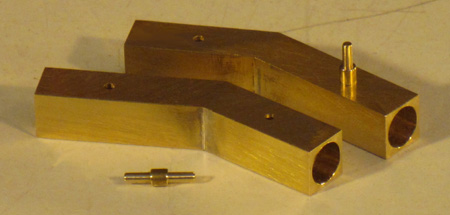

Zwei Abstandbolzen werden gedreht; ihre
Zapfen haben 1 mm Durchmesser.
Auf einer ebenen Unterlage werden sie mit
den Abstandsbolzen zusammengehalten und so werden sie zusammengeklebt...

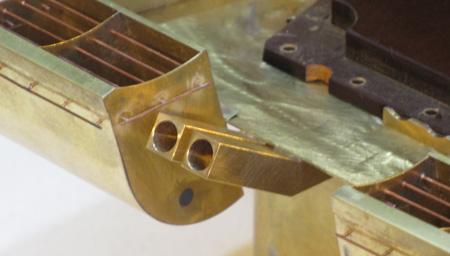

...und als ein Bauteil unter das Deck
geklebt.
