Gräting für Rundplattformen
Am hinteren Kamin stehen auf einer Plattform zwei große Suchscheinwerfer. Unter ihnen ist das Deck mit Viertelstücken von Gräting belegt. Die Fotos dokumentieren die Bauweise für diese Teile.
Die Viertelstücke werden, wie üblich, aus gesägten Kammleisten und
Vierkantleisten 0,4 x 0,4 mm aus Birnbaumholz zusammengesteckt und
zusammengeklebt (Weißleim); daraus die Viertelstücke grob, mit reichlich Aufmaß

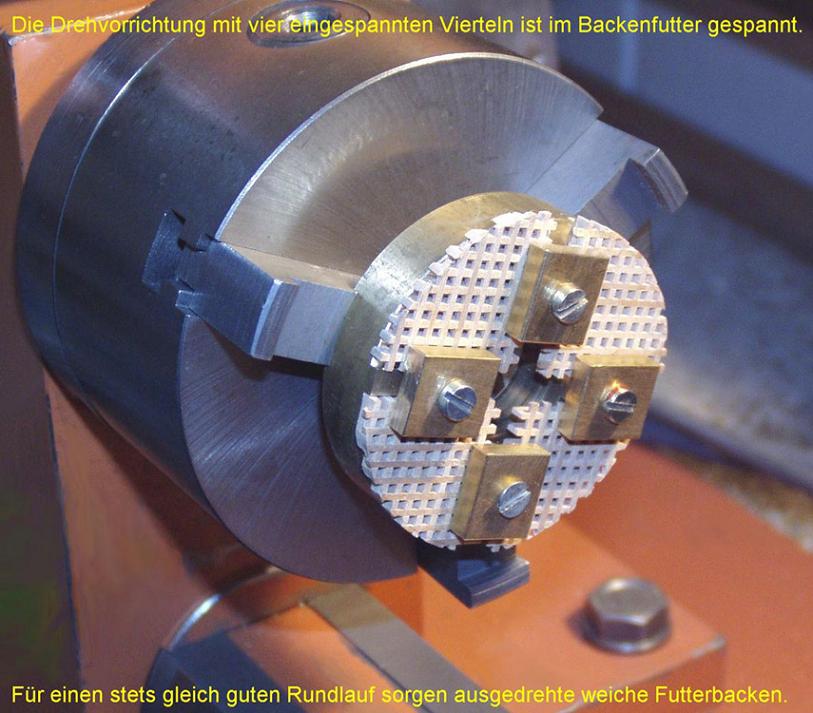

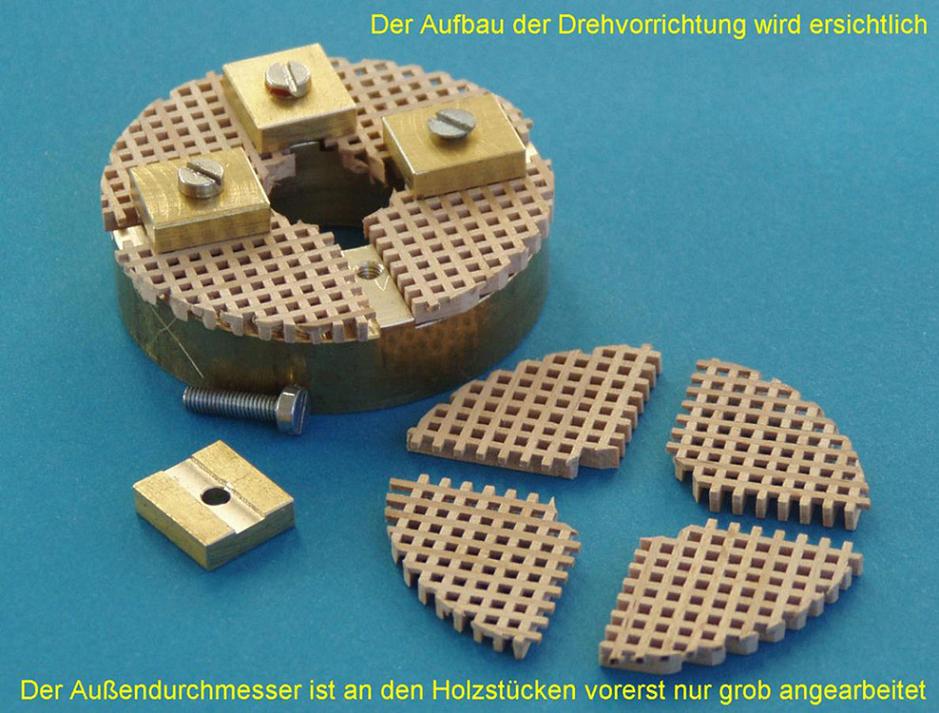

zurechtgesägt. Eine Drehvorrichtung mit angefrästen Anschlagleisten (Rundtisch)
und M3-Mohrungen wird vorbereitet; die vier Grätingstücke mit kleinen
"Spanneisen" befestigt.
So können der Innen- und der Außendurchmesser angedreht werden.

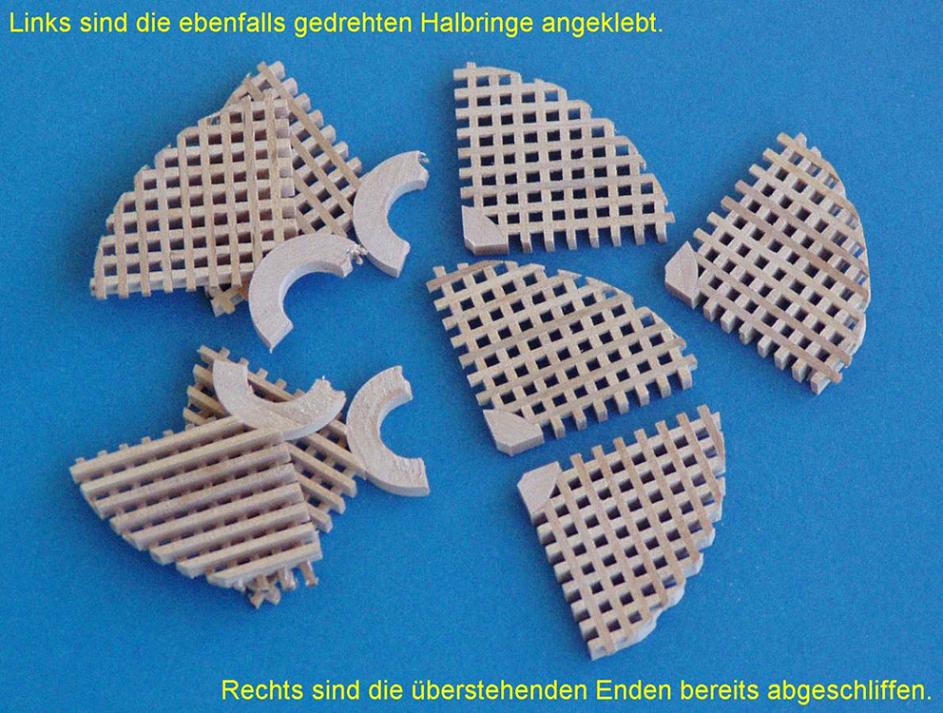

Das Foto zeigt die angeklebten Innen-Rahmenstücke. Das Beschleifen (nach dem
groben Absägen der Überstände) macht man mit einer
Teller-Schleifvorrichtung. Die Faserrichtung vom Holz sollte man für
diese kurzen Stücke beachten.

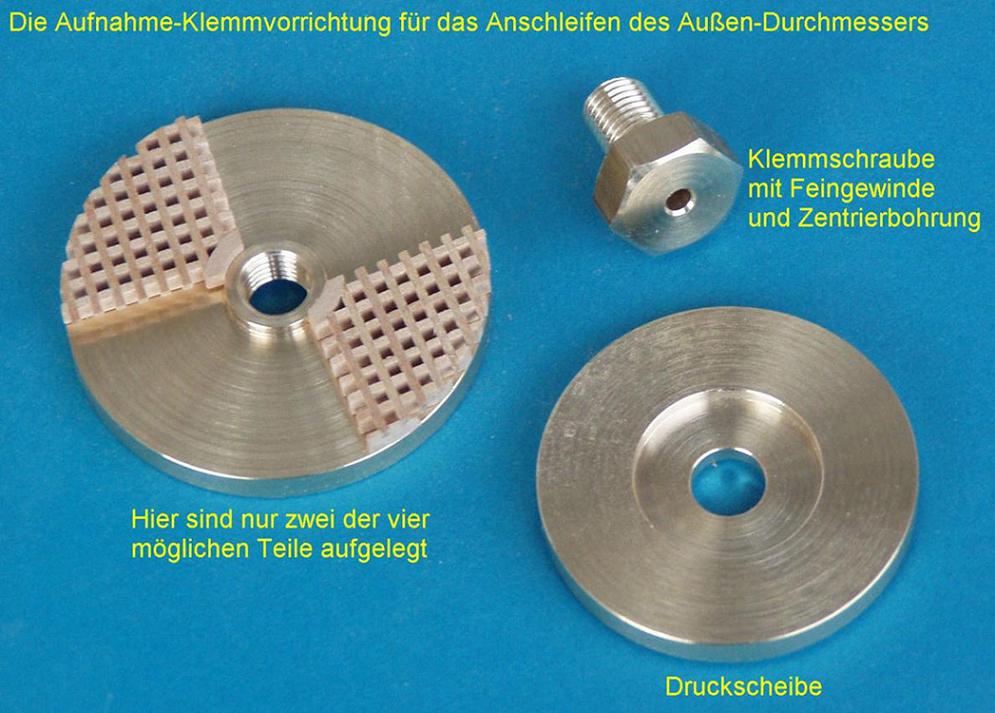

Eine weitere dreiteilige Vorrichtung wird für das Beschleifen der äußeren

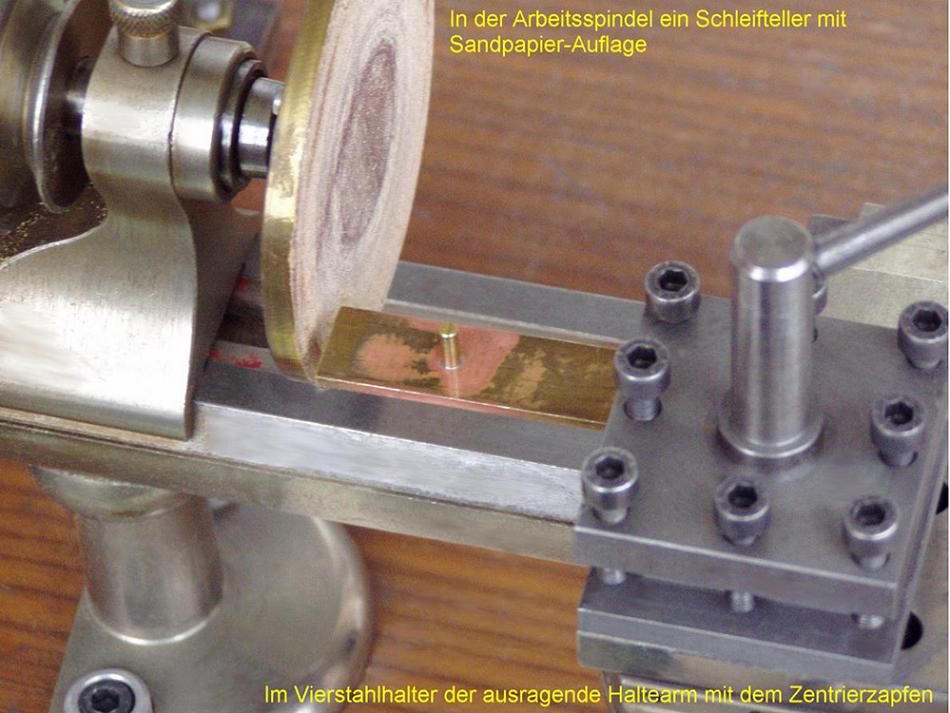

Rundung benötigt. Die Klemmschraube hat eine 3-mm-Bohrung für den
Zentrierstift...
...dieses Haltearms, welcher im Vierstahlhalter gespannt ist.

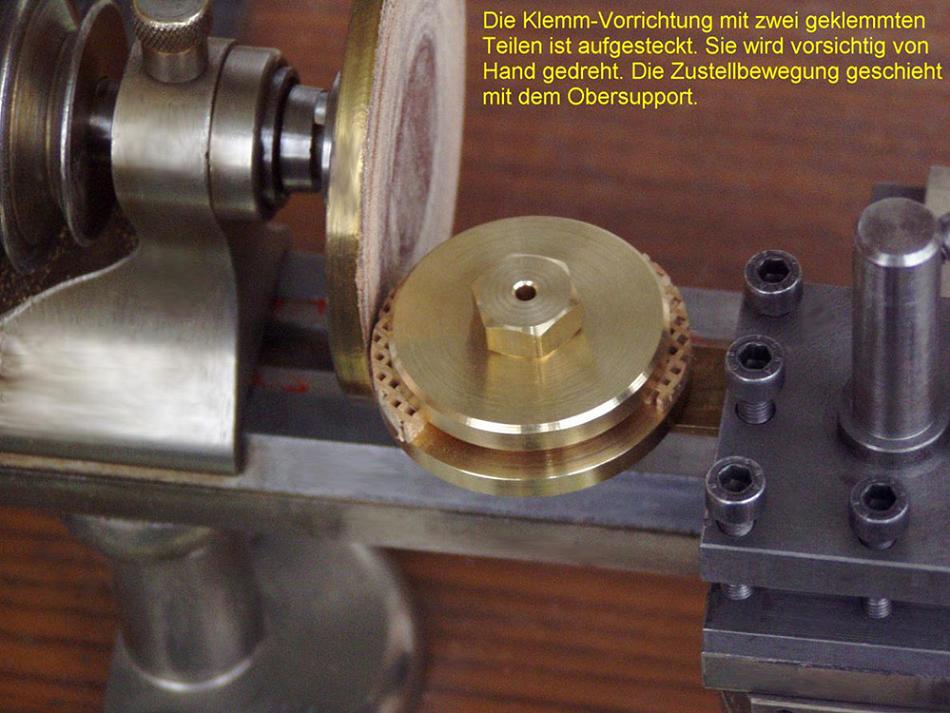

Die Vorrichtung wird aufgesteckt und durch Drehen von Hand wird die Außenkontur
senkrecht beschliffen. Dabei wird langsam mit dem Obersupport gegen die
Tellerscheibe zugestellt.

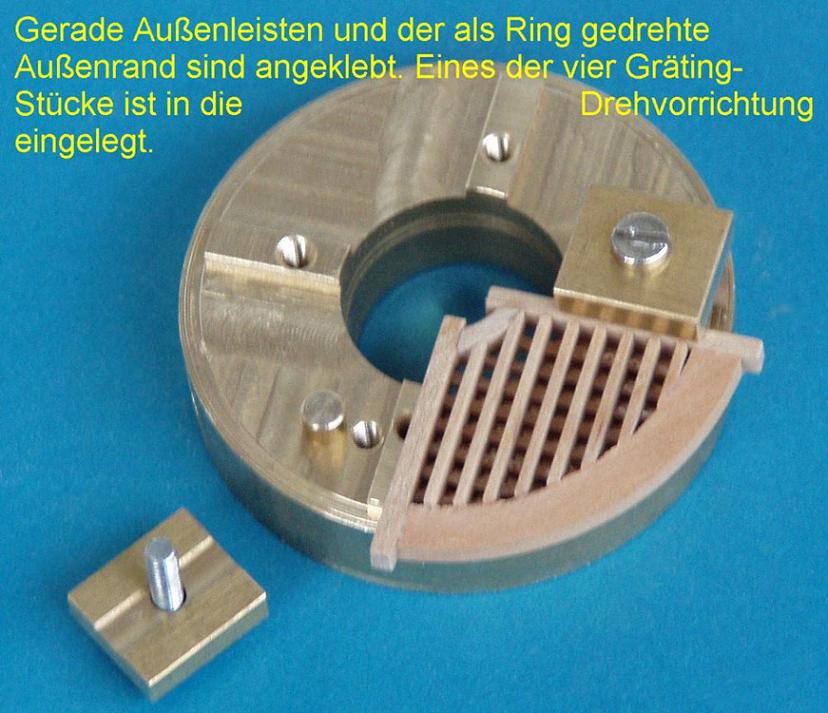

Nach dem Ankleben der gedrehten Außenrand-Rahmenstücke (Faserrichtung soll auch
hier von Ecke zu Ecke gehen) können die geraden Rahmenstücke angeklebt
(Weißleim, ausreichende Trockenzeit!) und danach die Innen- und Außenrundung
noch einmal überdreht werden.

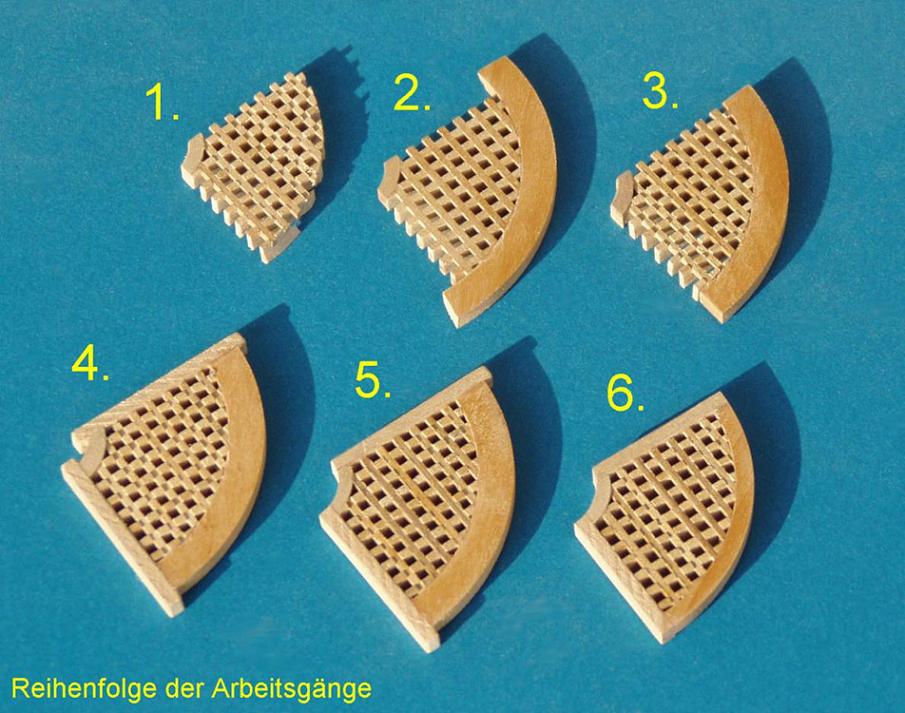

Die Reihenfolge der Arbeitsgänge in diesem Foto noch einmal. Als letzte
Arbeitsgänge erfolgen das Bündigschleifen der oberen Fläche an der Tellerscheibe
und das sorgfältige Entgraten aller Kanten.

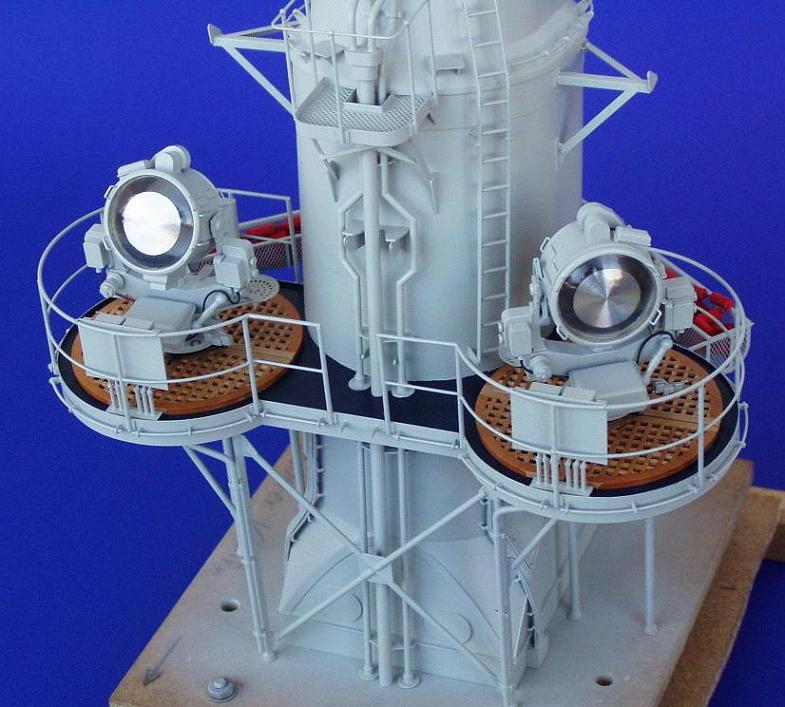

Am Modell eingebaut, sehen die Grätinge so aus. Sie sind mit Nitro-Mattine
(heute Einlaßgrund) lackiert.
