Montageluke am Heck
assembly hatch at the stern
Auf dem Deck des Achterschiffs findet man in MS eine rechteckige Montageluke. Ich vermute, daß sie für den Wechsel von Teilen der Rudermaschine nötig ist.

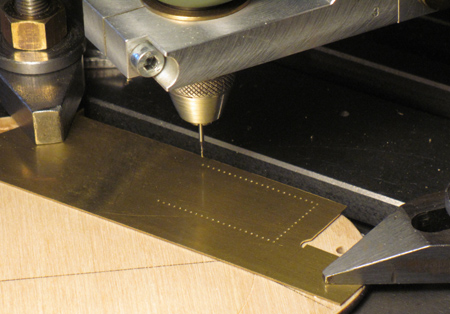

Ein Stück 0,4-mm-Ms-Blech habe ich als erstes
mit einer Sperrholz-Unterlage auf den Fräsmaschinentisch geklemmt und mit einem
0,45-mm-Bohrer (die Stifte der Schrauben-Imitate haben einen Durchmesser von 0,4
mm) im Koordinaten-Bohren in 1,5-mm-Abständen das "Bild" für die Schraubenreihen
gebohrt.

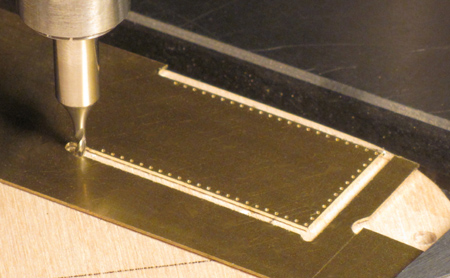

Anschießend habe ich an drei Seiten mit einem
1,5-mm-Fingerfräser die Außenkontur angefräst. Die vierte Seite ist gerundet,
weil sie an der Wand der
Waffenwanne anstößt. Diese Rundung habe ich mit dem noch vorhandenen
Sperrholzstück aufgerissen und mit der Metall-Laubsäge ausgesägt.

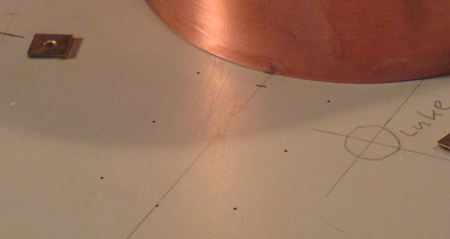

Das Blechstück wurde an der Waffenwanne
angelegt, nach der Linie MS (diagonal im Bild zusehen) ausgerichtet und sieben
Bohrungen wurden in das Deck abgebohrt.

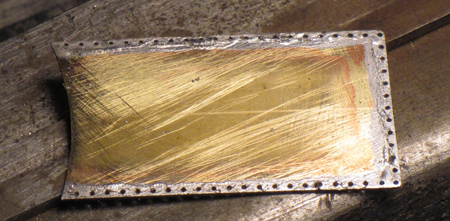

Nun wurde die Oberseite an den Rändern
verzinnt...

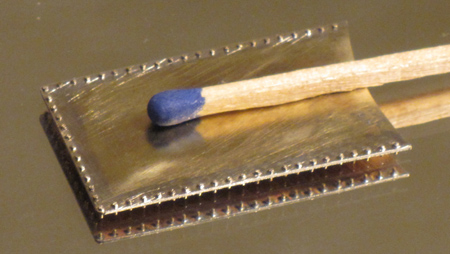

...die Schraubenimitate (Fa. Hüttel-Wagener)
(Schraubenköpfe mit SW 0,6) eingesteckt, Lötwasser angestrichen und das Blech
mit einem Propanbrenner auf Flußtemperatur erhitzt. Die kleinen Köpfe löten sich
so selbst an.

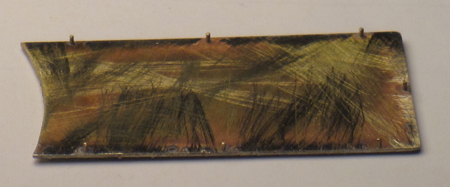

An der Unterseite wurden alle Bolzen, bis auf
jene, die "abgebohrt" waren, mit einem Mini-Seitenschneider abgekniffen und
bündig gefeilt. Die Oberseite wurde mit der (rotierenden) Drahtbürste vom
Lötzinn befreit.

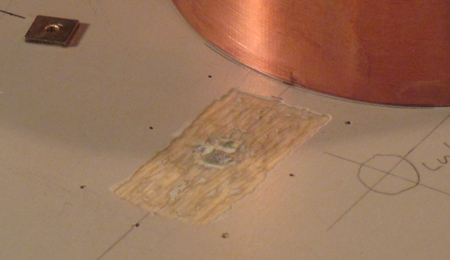

Damit die 2-K-Klebung wieder ganz sicher
hält, habe ich mit einem Zahnarzt-Kugelfräser die Spachtelschicht vom
Sperrholzdeck weggefräst. Der Kleber wird an sechs Punkten als winzige "Berge"
aufgetragen, nicht zu viel, damit der Kleber seitlich nicht herausquillt. Auch
an die sieben Stifte wird wenig Klebstoff angetragen.

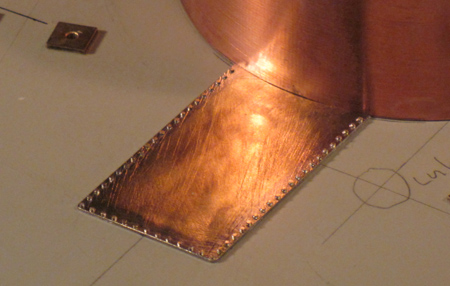

Angeklebt sieht die Montageluke dann so aus.

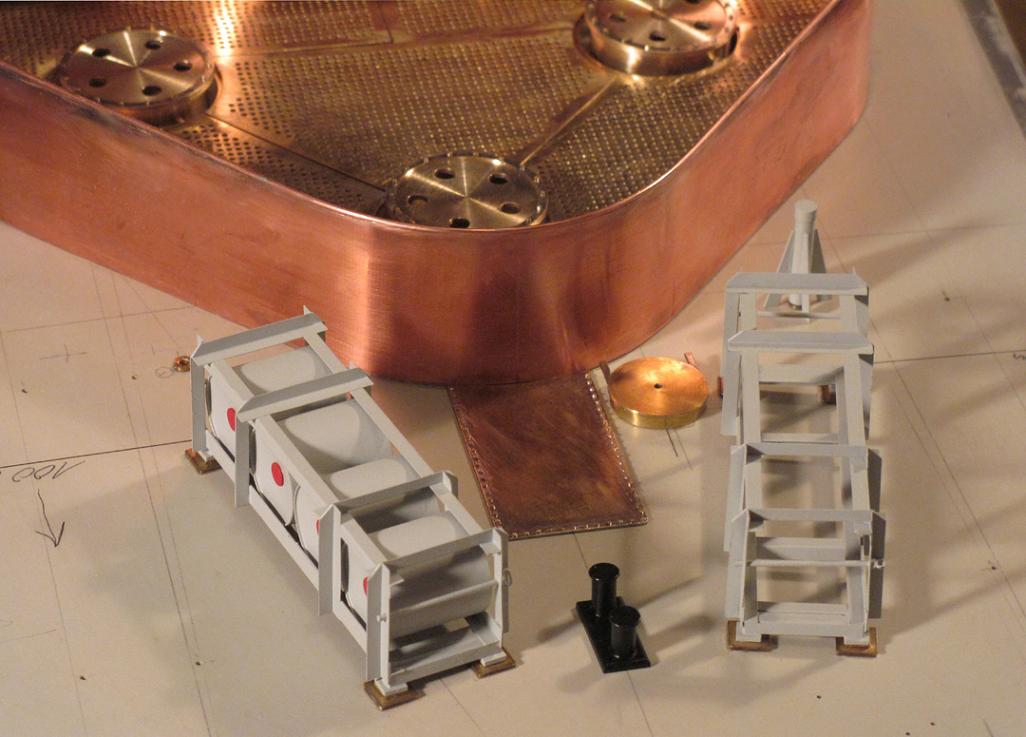

(Foto anklicken) Hinter der Luke steht in MS ein Poller
und seitlich daneben zwei Nachlade-Lager für WABO´s.
