127-mm-DP-Geschützturm Mk42 mod 10
127-mm-DP-single-gun Mk42 mod 10
Planausschnitt / plan section

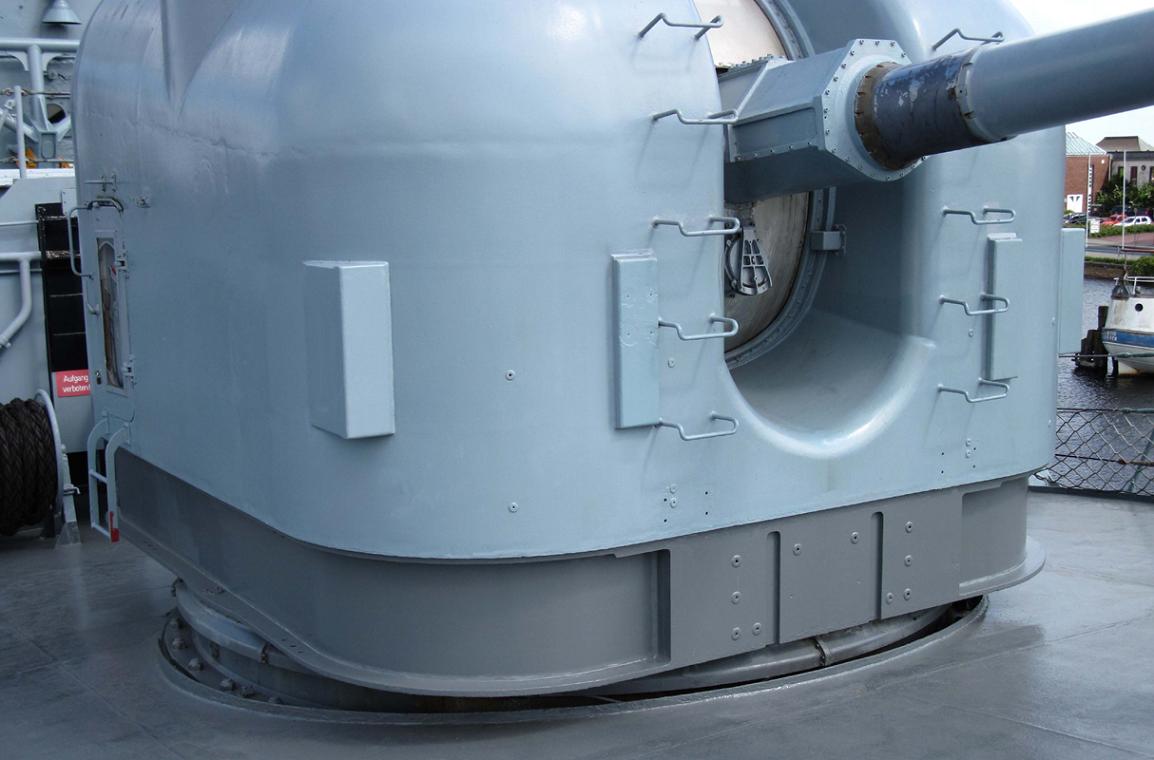

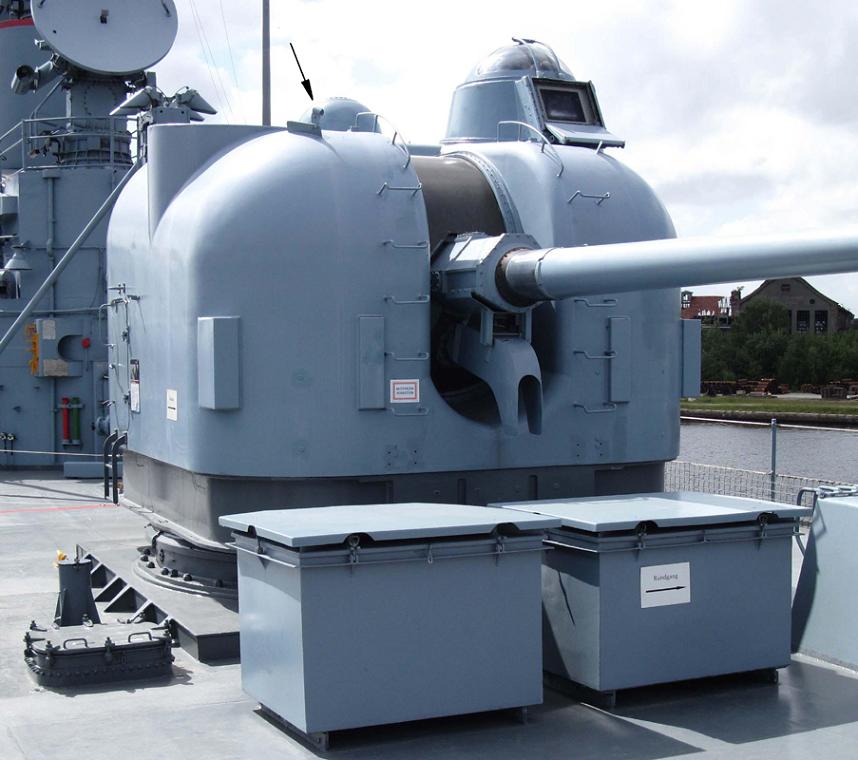

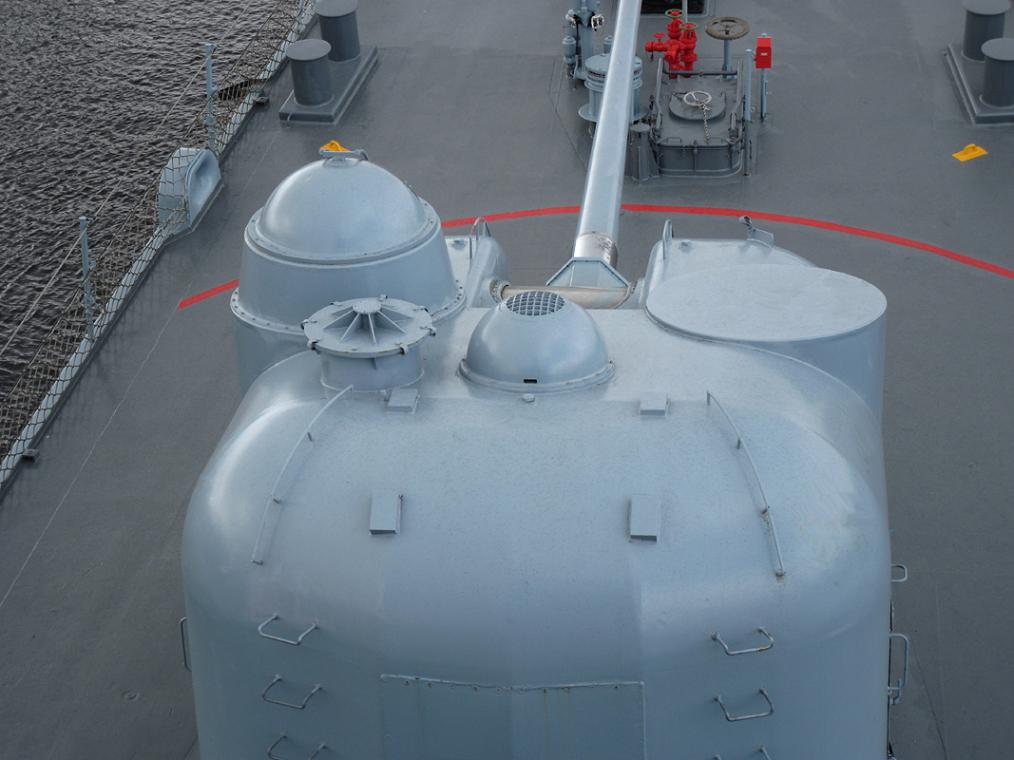

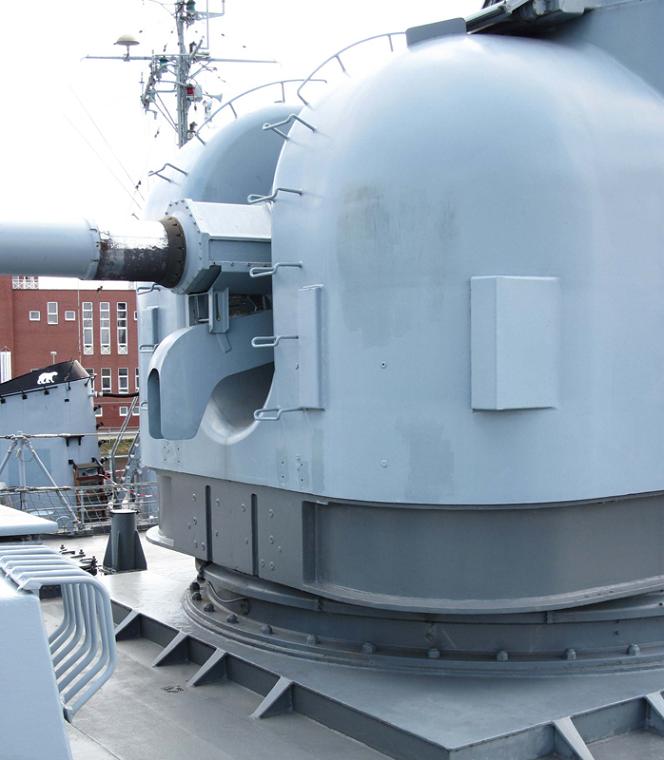

Fotos (Museumsschiff MÖLDERS in Wilhelmshaven) / photos

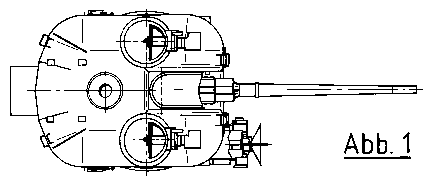

Draufsicht auf den Waffenstand mit der Bezeichnung Mk42 mod 4 / top view Mk42 mod 4

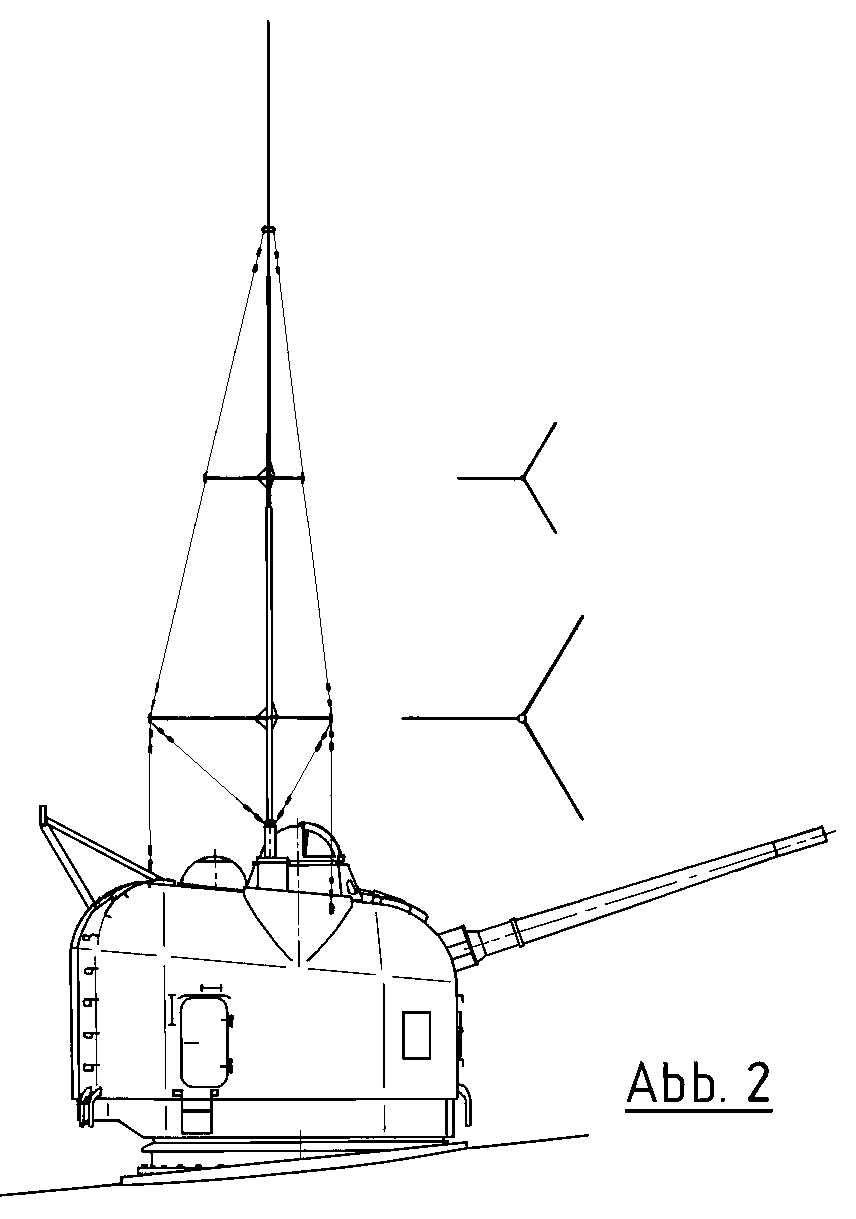

Die (Bug-)Waffenstände auf den US-Zerstörern trugen verschiedene Formen von sehr langen abgestagten Stabantennen...
(In der starken Datei-Verkleinerung erscheinen die Zeichnungen hier immer sehr "gepixelt". Die ausgedruckten Pläne, die Sie von mir bekommen, haben selbstverständlich "gerade" Linien!)
