Neben den kompletten Schiffsmodellplänen sind als besondere Vorliebe von mir über die Jahre viele sog. Schiffsdetail-Zeichnungen (Detail-Blätter) in größeren Maßstäben entstanden. Das sind detaillierte Zeichnungen von Schiffswaffen, Beibooten, Decksausrüstungen, Bordelektrik, Takelage-Elementen usw. Sie vermitteln mit den dazugehörigen Texten schiffbauliches Wissen und helfen dem Modellbauer, viele Details an ihren Modellen noch besser darzustellen. Die Pläne regen wegen ihren großen Maßstäben auch zum Bau von eigenständigen Teilmodellen an. Teilmodelle können für die Modellbauer interessant sein, die beengte Verhältnisse in ihrem Hobbyraum haben oder auch ganz einfach nicht die Zeit haben für ein großes, aufwendiges Modell!

Weil diese Zeichnungssätze auf ein besonderes Interesse stoßen, möchte ich zahlreiche weitere erarbeiten. Dazu bitte ich um Ihre Mithilfe. Falls Sie Unterlagen (Pläne, Abbildungen, Fotos, Detailfotos usw.) haben, aus denen man derartige Pläne erarbeiten kann, würde ich sie mir gern bei Ihnen ausleihen. Besonders willkommen sind dabei Objekte, die von allgemeinem Interesse sind, also z.B. auf möglichst vielen Schiffen oder Booten zu sehen waren/sind. Bitte setzen Sie sich mit mir in Verbindung ( juergen-eichardt@web.de ) oder Tel.: 07 21 - 47 04 00 72 und machen Sie mir Ihre Vorschläge...

Vor Ihrer Bestellung lesen Sie bitte aufmerksam meine AGB´s, hier.

The so called ship-detail-drawings spread knowledge over ship-building. All my drawings come with acccompanying text. Some of these drawings developed from plan set such as (DORNBUSCH II, DUILIO and so on), by those plan sets the detail drawings are included with the sets. So, if you order a plan set of which I offer a detail drawing, no one has to buy them twice. Some drawings have general validity. They are for other ships to use. The basic thingare their large scale. Only these large drawn details allow good reproduction for small parts. If someone wants to better the ship details, he should study those details very good. The drawings stimulate to build detail-models (for instance boats, weapons ...), in an large scale. They become models them selves.

Eine Anzahl von Schiffsdetail-Zeichnungen meines Vorbildes Herbert Thiel (†) aus Potsdam finden Sie auf der nächsten Seite; die kompletten Modellpläne des Zeichners auf meiner Seite "Modellpläne".

Auf den folgenden Webseiten zeige ich unter "Planausschnitt" jeweils nur eine einzige Abbildung  von vielen (als stark verkleinertes JPG). Es geht dabei nur darum, daß der Besucher erkennt, um welches Detail es sich eigentlich handelt.

Boote / boats

Best-Nr. / order-nr. Titel / titel Maßstab / scale Preis / price
sd001 Geklinkertes Arbeitsboot 4,5 m / working boat 4.5 m  1:12,5  € 3,-
sd002 Landungsprahm Typ "PS" / lighter boat type "PS" 1:25 € 3,-
sd003 Meßbeiboot PB-90E / 1:25 € 4,-
sd004 7,3-m-Motorrettungsboot / 7.3 m life boat 1:25 € 3,-
sd005 Beiboot 3,5 m Typ "PALTUS" / working boat 3.5 m 1:12,5 € 3,-
sd006 Dampfbeiboot um 1880 (DUILIO) / steam boat about 1880 1:50 € 3,-
sd007 24-Fuß-Kutter um 1840 / 1:25 € 4,-
sd008 27-Fuß-Jolle um 1840 / 1:25 € 4,-
sd009 26-Fuß-Motorbeiboot (US) / 26 foot motor boat 1:25 € 3,-
sd010 Motordingi / motor dinghy 1:25 € 3,-
sd011 5,6-m-Motorarbeitsboot / 5.6 m motor boat 1:25 € 3,-
sd066 8,5-m-Marinekutter (KM) / 1:25 € 5,-
sd068 11,5-m-Verkehrsboot (KM) / 1:25 € 6,-

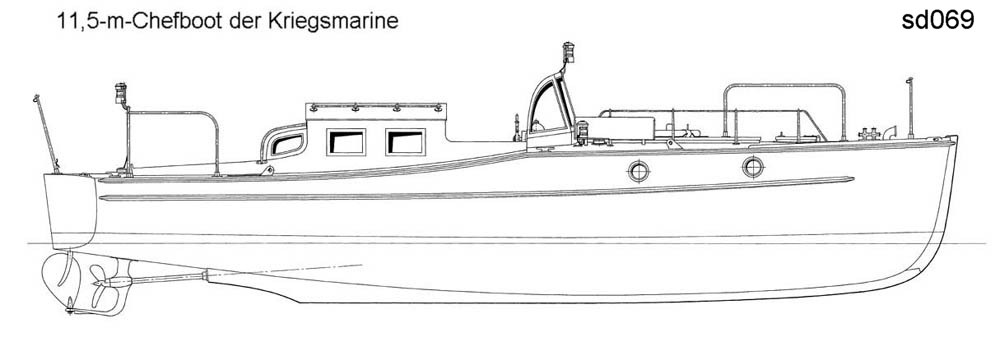

sd069 11,5-m-Chefboot (KM) / 11.5 m motor launch 1:25 € 5,-
sd075 8,2-m-Motorbarkasse (KM) / 8.2 m motor launch 1:25 € 4,-
sd076 7,5-m-Torpedobootskutter (KM) / 1:25 € 4,-
sd117 9-m-Motorbeiboot (BM) / 9 m motor launch 1:25 € 8,-
sd118 5,6m- Motordingi (KM) / 5.6 m motor launch 1:25 € 5,-
sd126 9,2-m-Motorpinasse (KM) / 9.2 m motor launch 1:25 € 8,-
sd127 Rettungsinseln/Schlauchboot (KM) / life rafts 1:25 € 4,-
sd128 7,7-m-Motorjolle (KM) / 7.7 m motor launch 1:25 € 5,-
sd136 4,65-m-Riemenarbeitsboot / 4.65 m working boat 1:25 € 7,-
sd144 5-m-Speedboot / 5-m-speedboat 1:25 € 6,-
sd148 9,7-m-Kommandantenboot / motor launch 1:25 € 8,-
sd xyz / xyz 1: € ,-

(KM = Kriegsmarine, BM = Bundesmarine, VM = Volksmarine, SU = Sowjet-Marine, US = US-Navy)

Schiffswaffen / ship weapons

Bestell-Nr. / order-Nr. Titel / titel Maßstab / scale Preis / price
sd012 12,7-mm-Fla-Mg Typ "Mk7" (SU) / 12,7-mm-AA-twin-gun 1:12,5 € 3,-
sd013 12,7-mm-Marine-Mg Typ "DSchk 1938" (SU) / 12,7-mm-AA-twin-gun
sd014 127-mm-Geschützturm Typ "Mk30" (US) / 127-mm-single-gun 1:25 € 5,-
sd015 12-pfündige Bootskanonen um 1860 / boat guns (2 variations) 1:10
sd016 14,5-mm-Bord-Fla-Mg Typ "2-M-7" (SU) / 14,5-mm-AA-twin-gun

1:12,5

sd017 20-mm-OERLIKON (diverse) / 20-mm-AA-single-gun € 4,-
sd018 23-mm-Flak "ZU-23" (VM) / 23-mm-AA-twin-gun € 3,-
sd019 25-mm-Zwillingsflak Typ "2-M-3" (SU) / 25-mm-AA-twin-gun 1:15
sd020 37-mm-Bordflak Typ "70K" (SU) / 37-mm-AA-single-gun 1:12,5 € 4,-
sd135 533-mm-Torpedorohr "Pintsch-Bamag" (Klasse 140) / 533-mm-Torpedo tube 1:25 € 8,-
sd137 8-fach-Startgerät für ASROC / ASROC-launcher 1:25 € 8,-
sd138 127-mm-DP-Geschützturm Mk42 mod 10 / 127-mm-single-gun Mk42 mod 10 1:25 € 8,-
sd139 21-fach-Startgerät für RAM / RAM-launcher 1:25 € 8,-
sd140 30-mm-Flak-Automat AK-230 (SU)/ 30-mm-AA-twin-gun 1:25 € 4,-
sd142 Minenjagddrohne PINGUIN B3/ mine hunting drone 1:25 € 5,-
sd143 Minenjagddrohne PINGUIN B3/ mine hunting drone 1:20 € 5,-
sd145 27-mm-Marine-Leichtgeschütz MLG 27 / marine gun MLG 27 1: 12,5 € 8,-
sd146 76-mm-Geschütz OTO-Melara (diverse)/ 76-mm-DP-gun OTO-Melara (mit Foto-CD) 1:50 € 8,-
sd147 Ari-Richtsäule OGR-7 (BM)/ gun director OGR-7 1:12,5 € 6,-
sd149 Neu! Torpedo-Zielsäule ab S 26/ torpedo director after S 26 New! 1:12,5 € 5,-
sd150 Neu! Torpedo-Zielgerät Mk27 mod 5 (US) / torpedo director mk27 mod 5 New! 1:12,5 € 5,-
sd151 Neu! 105-mm-SK C/32 ns in 105-mm-MPL C/32 g.E. (KM)/ 105-mm-AA-single-gun New! 1:25 € 10,-
sd021 37-mm-Zwillingsflak Typ "W-11-M" (SU) / 37-mm-AA-twin-gun 1:20 € 3,-
sd022 40-mm-Flak BOFORS in Einzellafette (diverse) / 40-mm-AA-single-gun 1:25 € 6,-
sd023 40-mm-Zwillingsflak BOFORS Typ "Mk1" (US) / 40-mm-AA-twin-gun 1:12,5
sd024 533-mm-Fünflings-TR-Satz Mk14/Mk15 (US) / quintuple-TT-set

1:25

€ 3,-
sd025 533-mm-Vier-/Fünflings-TR-Sätze (SU) / quadruple/quintuple-TT-sets € 4,-
sd026 533-mm-TR-Vierling (KM) / quadruple-TT-set € 6,-
sd027 Feuerleitgerät Typ "Mk37" (US) / gun-director Mk37 € 3,-
sd028 Panzerturm 450 mm (DUILIO) / 450-mm-twin-turret arount 1880 1:50
sd029 Gefechtsmast (DUILIO)/ fighting mast around 1880
sd030 Torpedorohr 533 mm (SU) / 533-mm-single-TT

1:25

sd031 Torpedorohr 533 mm modifiziert (SU) / 533-mm-single-TT-mod.
sd032 Torpedorohr für 406-mm-UAW-Torpedos (SU) / 406-mm-AS-TT
sd065 533-mm-TR-Drilling (KM) / 533-mm-triple-TT € 5,-
sd067 20-mm-Vierlingsflak Typ "Mauser 1938" (KM) / 20-mm-AA-quadruple-gun € 4,-
sd070 40-mm-BOFORS Flak 28 (KM) / 40-mm-single-AA-gun € 5,-
sd071 40-mm-BOFORS Flak Mk3 (US) / 40-mm-single-AA-gun € 4,-
sd072 WABO-Ablaufbahn Mk3 (US) / depth charges rack € 3,-
sd073 Drillings-TR-Satz Mk32 (US) / triple-TT-set
sd074 Werferstation für WABO´s (KM) / depth charges mortar 1:12,5 € 4,-
sd119 3-m-Entfernungsmeßgerät 3u (KM) / 3-m-rangefinder € 10,-
sd120 20-mm-Flak-Vierling C35 (KM) / 20-mm-AA-quadruple-gun € 7,-
sd121 76-mm-Einzellafette "AK176M" (SU) / 76-mm-DP-gun "AK-176" 1:25 € 5,-
sd124 Luft- und Seeraumradar "LW04" (BM) / surface- and air-search radar "LW04"
sd125 88-mm-Zwillingsflak C/31 (KM) / 88-mm-AA-gun C/31 € 10,-
sd129 105-mm-Zwillingsflak C/31 (KM) / 105-mm-twin-AA-gun C/31
sd130 Deutsche Minensuchgeräte (KM) / German minesweeping gears € 7,-

€ 7,-

sd132 20-mm-Zwilling M44 (KM) / 20-mm-twin-AA-gun M44
sd122-20 40-mm-Flak BOFORS Typ 107 "Breda" (Einzellafette) (BM) / 40-mm-AA-single-gun 1:20 € 5,-
sd122-25 1:25
sd123-20 40-mm-Flak BOFORS Typ 106 "Breda" (Zwillingslafette) (BM) / 40-mm-AA-twin-gun 1:20 € 7,-
sd123-25 1:25
sd115 100-mm-DP-Geschütz L/55 Creusot-Loire (BM) / 100-mm-DP single gun Creusot-Loire 1:25 € 5,-
sd077 1540-mm-Marinescheinwerfer (KM) / searchlight
sd116 Einzel-Torpedorohr "Toro UJ 2" (BM) / single torpedo tube "Toro UJ 2"
sd114 375-mm-U-Jagd-Raketenwerfer BOFORS vierrohrig (BM) / 375-mm-anti-submarine rocket system € 4,-
sd078 37-mm-Zwillingsflak C/30 (KM) / 37-mm-twin-AA-gun

1:12,5

€ 10,-
sd079 Zerstörer-Scheinwerfer klein (KM) / destroyer searchlight small € 4,-

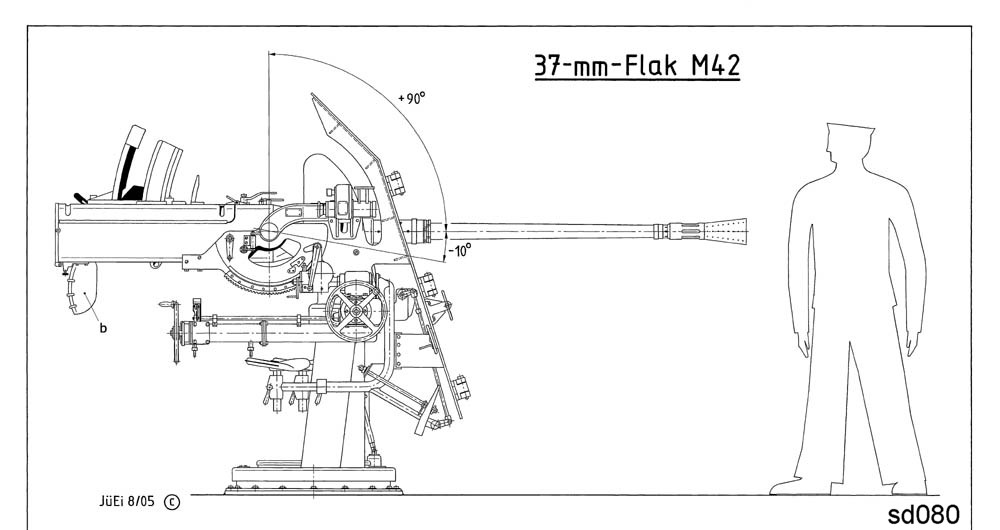

sd080 37-mm-Flak M42 (KM) / 37-mm-single-AA-gun € 10,-
sd113 20-mm-Flak 30 in Sockellafette 30 (KM) / 20-mm-AA-gun single € 7,-
sd131 Raketen-Vierfachkomplex 1520 (VM) / rocket-quadruple-launcher 1520 1:25 € 4,-

Deckausrüstungen / deck equipments

Bestell-Nr. / order-Nr. Titel / titel Maßstab / scale Preis / price
sd133 Brassenwinde für Großsegler / brace-winch 1:12,5 € 7,-
sd141 Hydraulischer Drohnenkran Klasse 332 / hydraulic drones crane 1:25  € 10,-
sd134  Rahfallwinde für Großsegler / yard-halyard-winch New!!! 1;12,5 € 5,-
sd033 Anker- und Verholwinde um 1880 (DUILIO) / windlass and warping winch around 1880

1:25

€ 3,-
sd034 Bordkran / board crane € 5,-
sd035 Bugankerwinde / bow anchor winch € 3,-
sd036 Festmacher-Einrichtungen / mooring equipments
sd037 Kamin / funnel
sd038 Kran-Unterbau / crane roof
sd039 Ladeluken / hatches
sd040 Lüfter / ventilators 1:12,5
sd041 Netzwinde / net winch
sd042 Radarmast/ radar mast 1:25
sd043 Räumwinde / sweeping winch for minesweepers 1:12,5

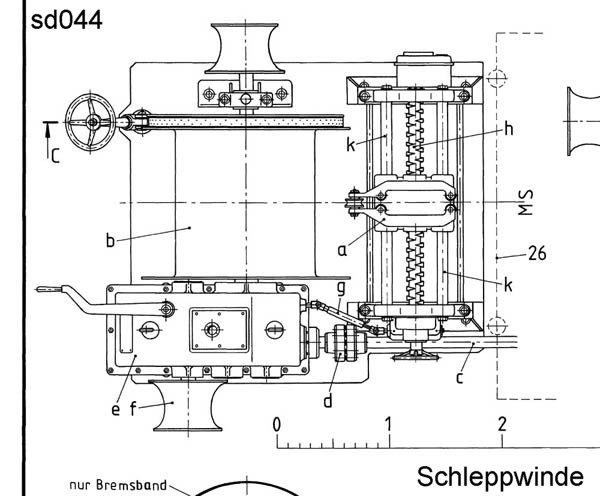

sd044 Schleppwinde / towing winch 1:25
sd045 Schwerkraft-Rollbahndavit Typ "ZL7U10" / boat´s davit
sd046 Schwimmende Seezeichen / floating buoys
sd047 Seezeichenkran / buoy crane for buoy tender
sd048 Trossenwinden / rope winchs
sd049 Wissenschaftliche Meßstationen / survey winchs

Bord-Elektrik / board-electric

Bestell-Nr. / order-Nr. Titel / titel Maßstab / scale Preis / price
sd050 Decken- und Arbeitsleuchten / ships lamps 1:5 € 3,-
sd051 Hupen, Hörner, Schiffsfernsprecher / horns, ships telephone
sd052 Kompaß-Stände / compasses

1:12,5

sd053 Maschinentelegraph, Lotmaschine, Magnetkompaß / telegraphs, lead machine, magnet compass
sd054 Scheinwerfer / searchlights

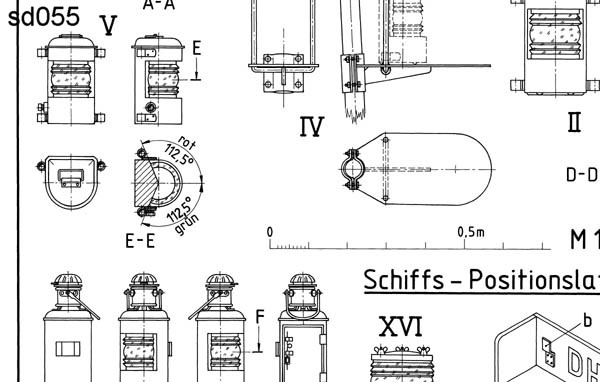

sd055 Schiffs-Positionslaternen / position lights 1:5 € 5,-
sd056 Sonderleuchten / special lights € 3,-
sd057 Singalmast / signal mast 1:25

Takelage-Elemente / rigging elements

(Segelschulschiff WILHELM PIECK / tallship WILHELM PIECK)

Bestell-Nr. / order-Nr. Titel / titel Maßstab / scale Preis / price
sd058 Bäume und Gaffeln / booms and gaffs 1:12,5 € 3,-

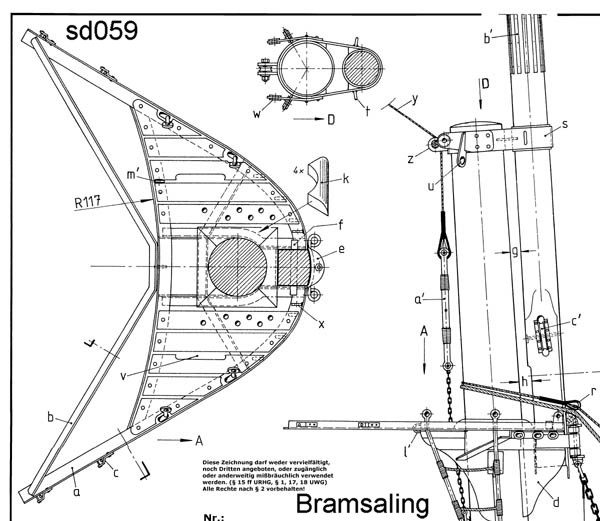

sd059 Bramsaling / gallant yard spreader
sd060 Großsaling / main spreader
sd061 Hornbugspriet / bowsprit € 4,-
sd062 Marssaling / mars spreader € 3,-
sd063 Rahen / Yards
sd064 Stengen / gallant mast and top mast

Für Bestellungen und Kontakt zu mir besuchen Sie bitte meine Seite "Kontakt".

To orders and contact please visit my web-side "Kontakt", thank you.

Einige Beispiele als Planausschnitte/ some examples as plan sections

Nach meinen Detail-Zeichnungen "1540-mm-Marinescheinwerfer" im M 1:25 (sd077) hat Herr Thomas Schmid ( www.3dhistory.de ) jetzt herrliche 3D-Grafiken entworfen. Zwei JPG-Dateien davon an dieser Stelle:

Den bei den Modellplänen vorgeschlagenen Service zur Änderung der Plan-Maßstäbe können Sie natürlich auch hier nutzen. Bestellen Sie die Detail-Blätter für einen etwas höheren Preis ganz einfach im Maßstab ihres Modells, reden Sie mit mir über Ihr Anliegen, Tel.: 07 21-47 04 00 72.

I offer them a new service: changes of scale. Order the drawings in the size of its model. The price is slightly higher. Contact me, juergen-eichardt@web.de .
