Zwei 40-mm-Waffenwannen (40-mm-BOFORS)
two splinter shields for 40-mm-AA-guns BOFORS Mk1
Ich leite jetzt den Detailbau an den Deckshäusern mit dem Bau der Waffenwannen für die 40-mm-Bofors-Zwillinge auf den beiden "Hütten" in der Schiffsmitte ein.

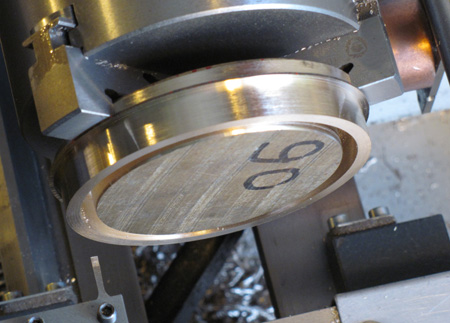

Mit einem Planstech-Drehstahl habe ich
eine ausreichend tiefe Plannut in eine Messing-Scheibe gestochen...

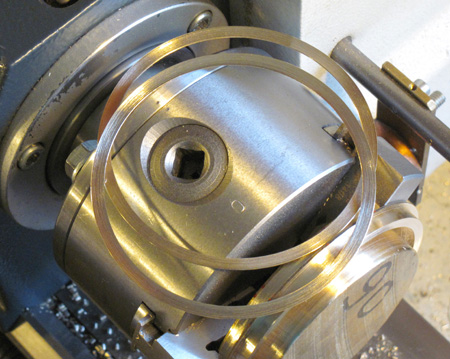

und dann zwei nur 0,3 mm breite Ringe
abgestochen.

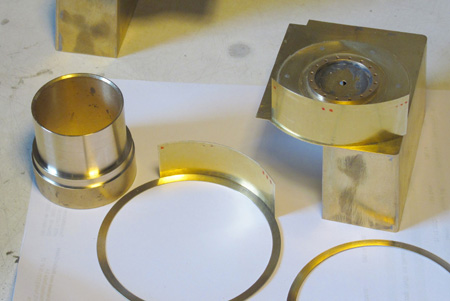

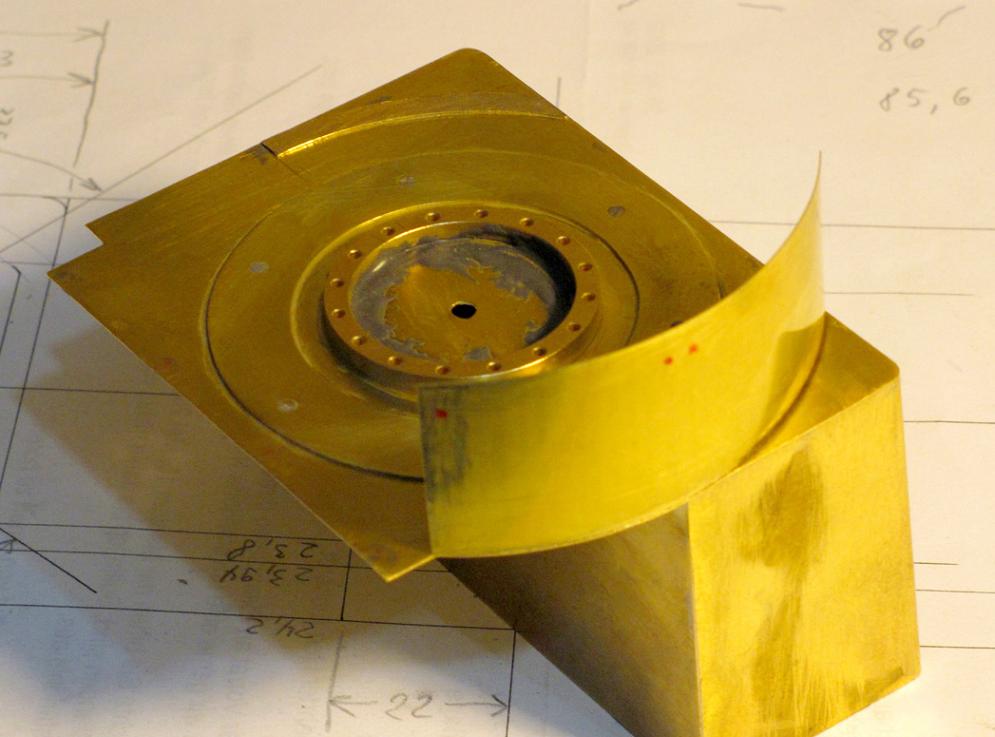

Zwei 0,2-mm-Bleche für Abwicklungen der
Waffenwanne werden ausgeschnitten und um den Rundungskörper (links im Bild)
gebogen. So entsprechen sie exakt dem Außendurchmesser der Ringe. Die
Abwicklungen müssen konstruiert werden, weil das Deck der Hütte dem Deckssprung
entsprechend schräg ist, die Oberkante der Waffenwannen, wie üblich aber
vollkommen waagerecht liegen müssen.

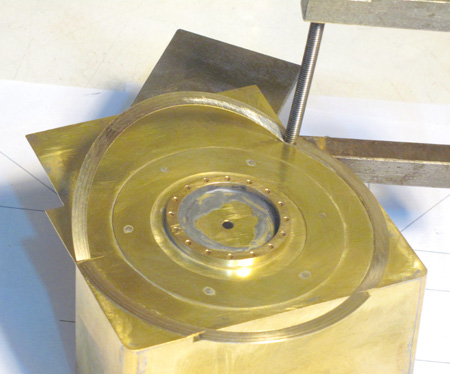

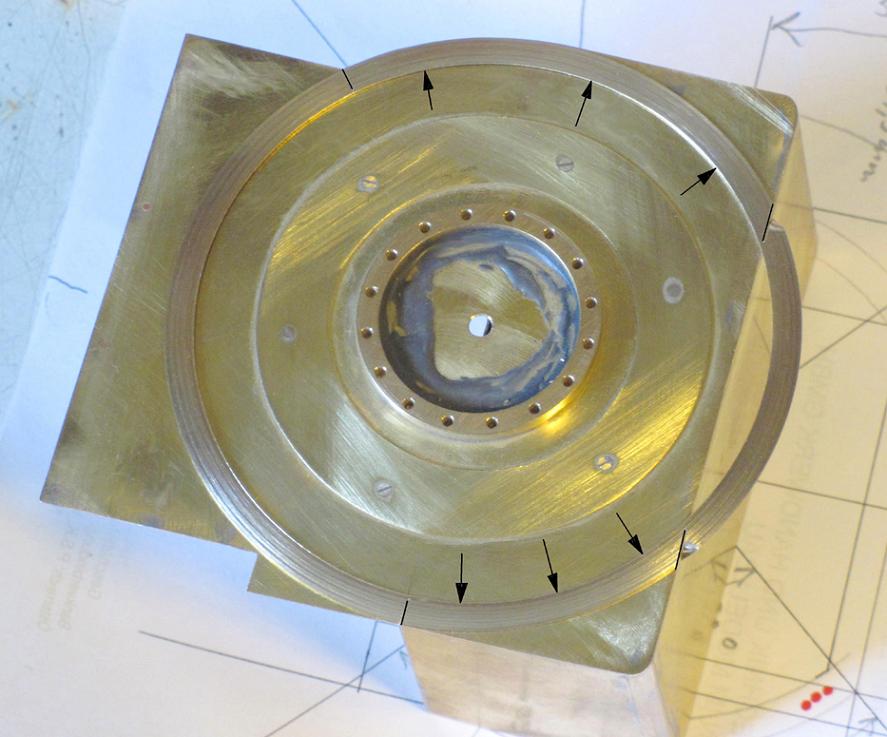

(Foto anklicken) Die Ringe erhalten vier Einschnitte mit
der Laubsäge (schwarz nachgezogen, nicht völlig durchschneiden). Die zwei Ecken,
die (rechts) über die Bordwand ragen, werden als "Anschläge" nach unten gebogen.
So kann der Ring längs ausgerichtet werden. Er wird nur an den mit den schwarzen
Pfeilen bezeichneten Stellen mit Sekundenkleber befestigt. Nicht an den
Außenkanten, denn da sollen ja die gerundeten Blechteile angeklebt werden.
Die beiden nicht nötigen Ringstücke werden
abgebrochen.

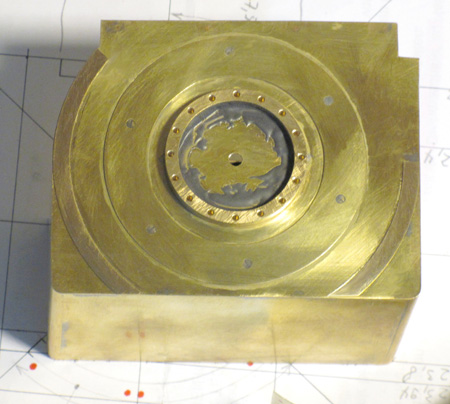

Nach dem Verputzen sieht es so aus.
(Foto anklicken) An den größeren Teilring wird das erste
Teilstück der Waffenwanne angeklebt.

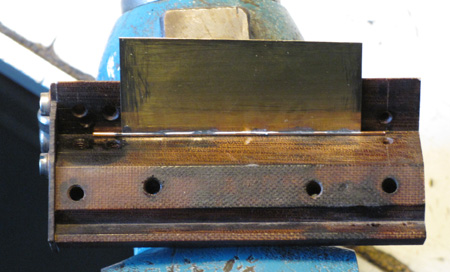

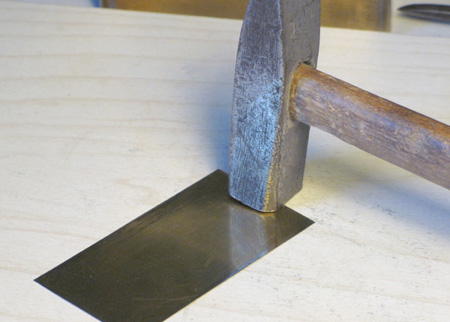

0,2 mm dickes, mit der Papierschere
ausgeschnittenes Ms-Blech (das richtige Schneiden habe ich an anderer Stelle
schon beschrieben) glätte ich mit der Bahn eines Hammers, indem ich auf einer
vollkommen ebenen Unterlage auf beiden Seiten sehr kräftig entlang der Kanten
streiche.

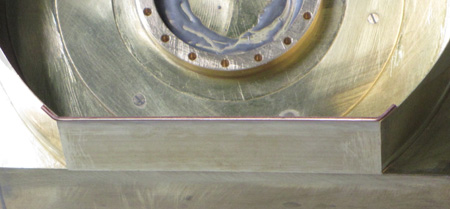

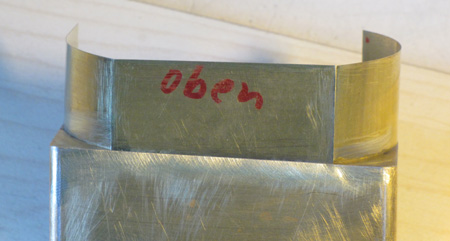

Die sehr genau eingepaßte Seitenwand
(0,2-mm-Ms-Blech)...

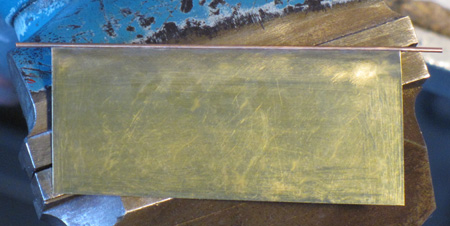

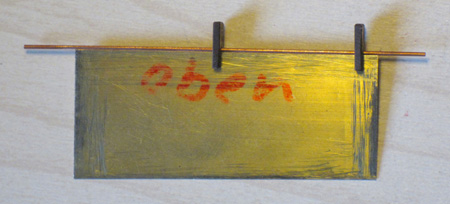

...erhält an der Oberkante mit den
schon bekannten "Reitern" eine Rohrgarnierung von (streckgerichteten)
0,8-mm-Cu-Draht.

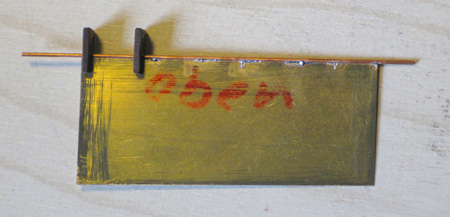

In 10-mm-Abständen wird von rechts
nach links geheftet.
Muß nicht toll aussehen.

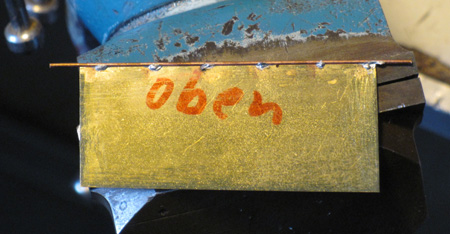

Im Lötprisma lasse ich die Heftungen
verlaufen.
Dann noch überschüssiges Lötzinn wird mit
der Drahtbürste restlos entfernt.
Die etwa 5 mm langen, überstehenden Enden
werden in Richtung der gerundeten Wände gebogen.

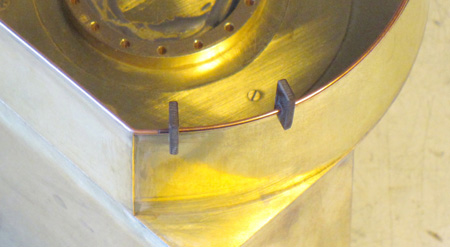

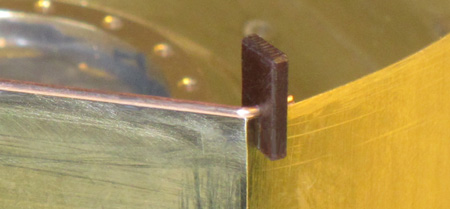

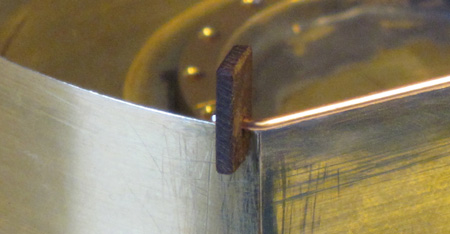

Die "Reiter" stellen die richtige Lage der
beiden Wände her - links...

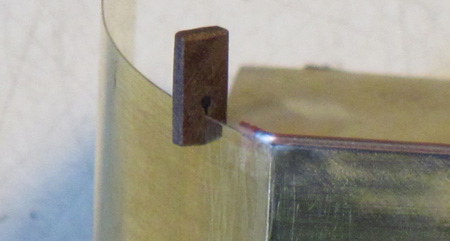

...und rechts und stellen so den Stoß der
beiden Bleche her.
Die gerundete Wand wird angeheftet.

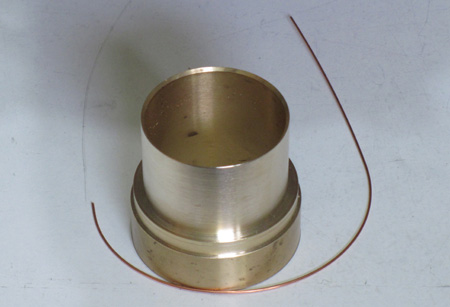

Der Draht ist um den unteren Teil des
Rundungskörpers gebogen.
Hier wird er mit den "Reitern" in die
richtige Flucht zu den 5-mm-Stücken gebracht und danach von links nach rechts
geheftet.

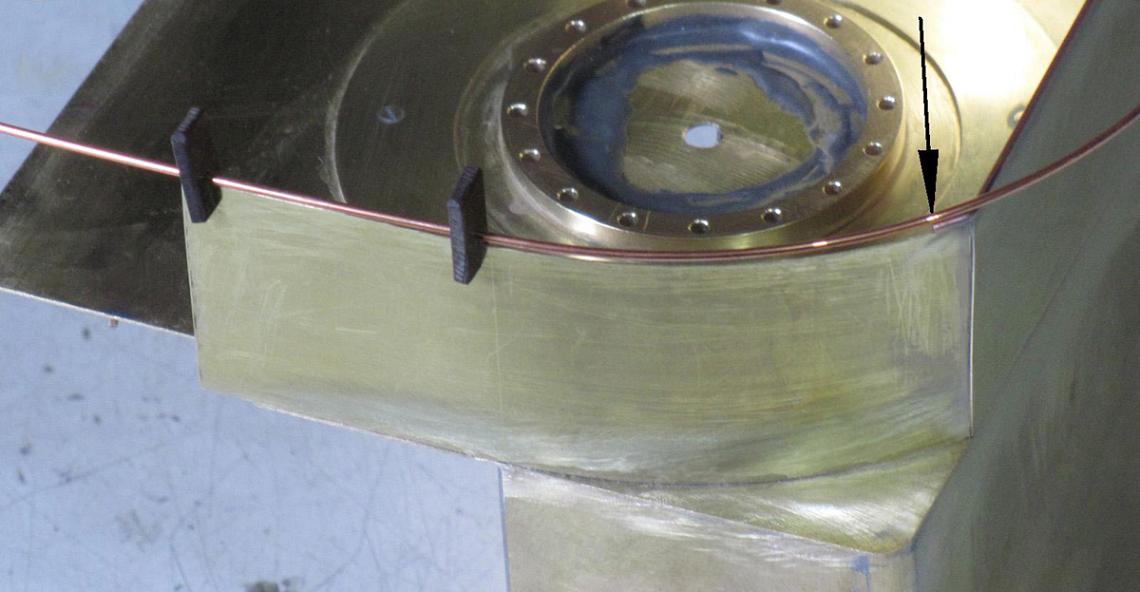

(Foto anklicken) An der anderen Seite besteht der
anzulötende Draht aus einem gerundeten und einem geraden Teilstück. Mit den
"Reitern" wird er am geraden Teilstück gehalten, längs ausgerichtet und kann
dann am 5-mm-Stück abgeschnitten werden (Pfeil). An der Stelle beginnt dann auch
das Heften.

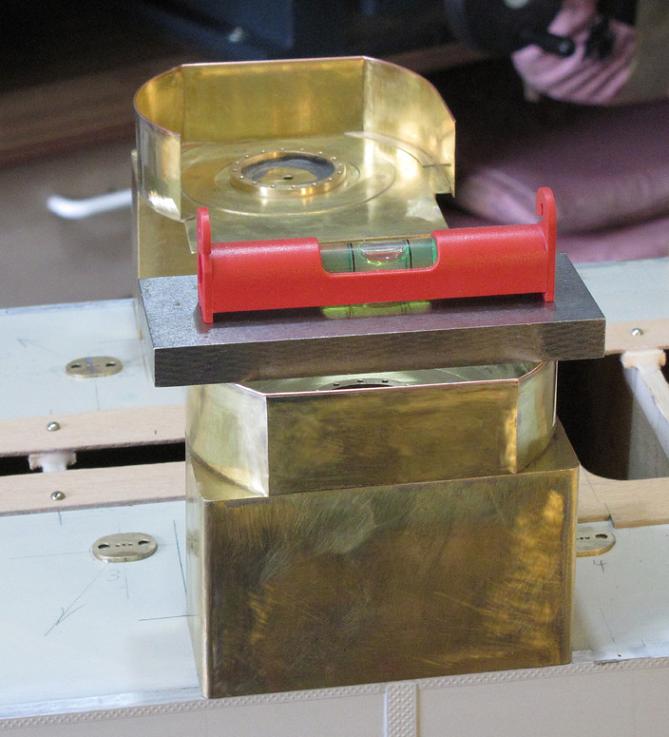

(Foto anklicken) Die oberen Kanten der Waffenwanne liegen
waagerecht.

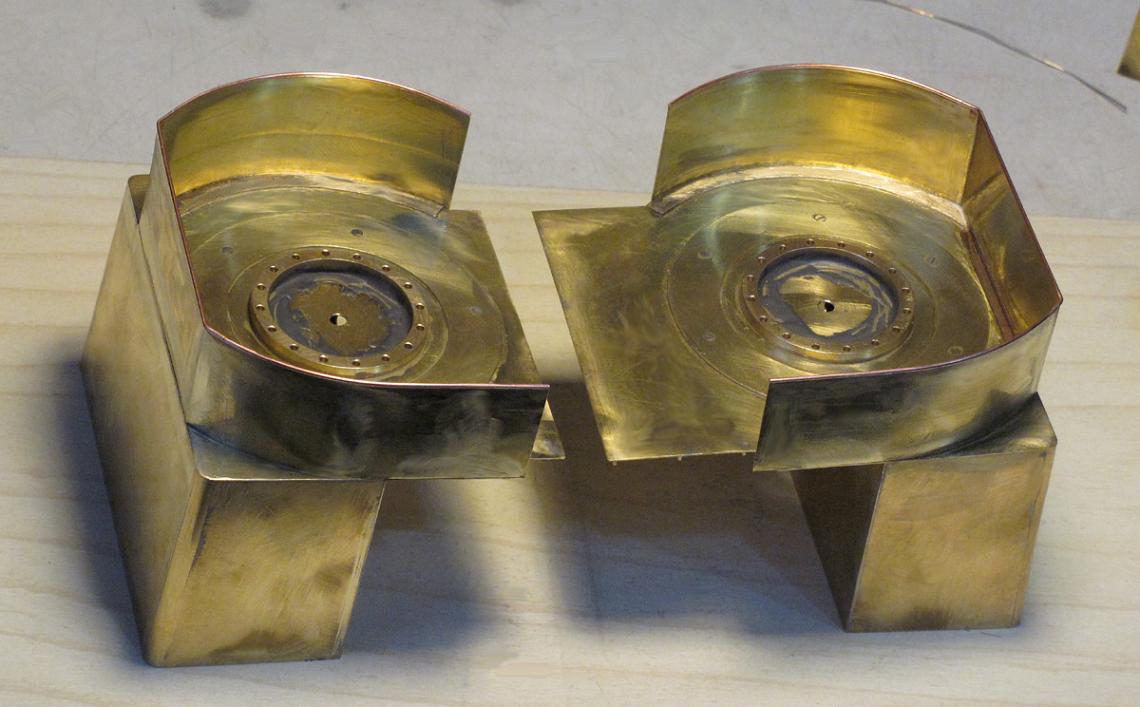

(Foto anklicken) Beide Waffenwannen in einer
Einzelansicht.
