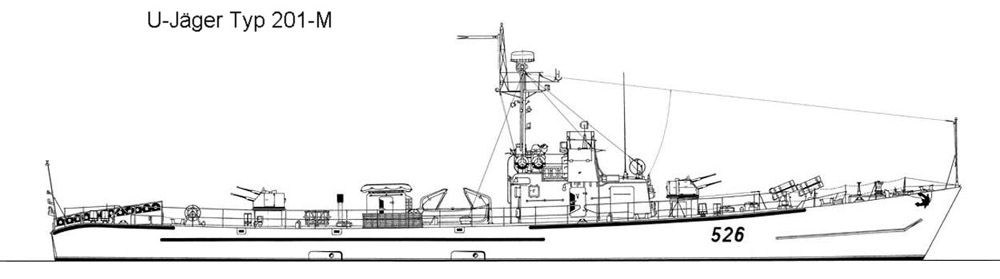

U-Jäger Typ "201-M"

submarine chaser type "201-M"

Modellmaßstab 1:25

model-scale 1:25

Kleiner U-Jäger der DDR-Volksmarine vom sowjetischen Projekt "201-M" (NATO-Code: SO1-Klasse). Auch hier wurden zahlreiche Details in doppelter Größe gezeichnet und für das Kopieren zoom-verkleinert. Zusätzliche Spantenrisse im M 1:50 und 1:33,33 sind im Plansatz enthalten. Nach dem Plansatz können Modelle des U-Jägers in drei verschiedenen Bewaffnungs-Varianten gebaut werden, z.B. auch mit 2 U-Jagd-Torpedorohren. Maße des Modellrumpfes: 1840 x 250 x 80 (Tiefgang) mm, Modellgewicht: 13,76 kg, 3 Propeller, 5 Planbögen und diverse Planblätter.

Gleicher Plansatz wie oben, zoom-verkleinert auf M 1:33, Rumpfgröße: 1394 x 189 x 61 mm, 3 Planbögen und diverse Planblätter, Bestell-Nr.: pl019, € 25,-

Small submarine chaser of the DDR-navy after the soviet project "201-M" (NATO-Code: SO1-class). Many details were drawn in double size and then for print zoom reduced. Additional body plans are included in scale 1:50 and 1:33,33.With this plan set three different armament varieties can be build. For instance: with 2 anti-submarine-TT. Model-hull-size: 1840 x 250 x 80 (draught) mm, model-weight: 13,76 kg, 3 propellers. 5 sheets and diverse plan pages.

Same plan as above also zoom reduced to a scale 1:33, hull-size: 1394 x 189 x 61 (draught) mm, 3 sheets and variety sized pages, order-Nr. pl019, price: € 25,-

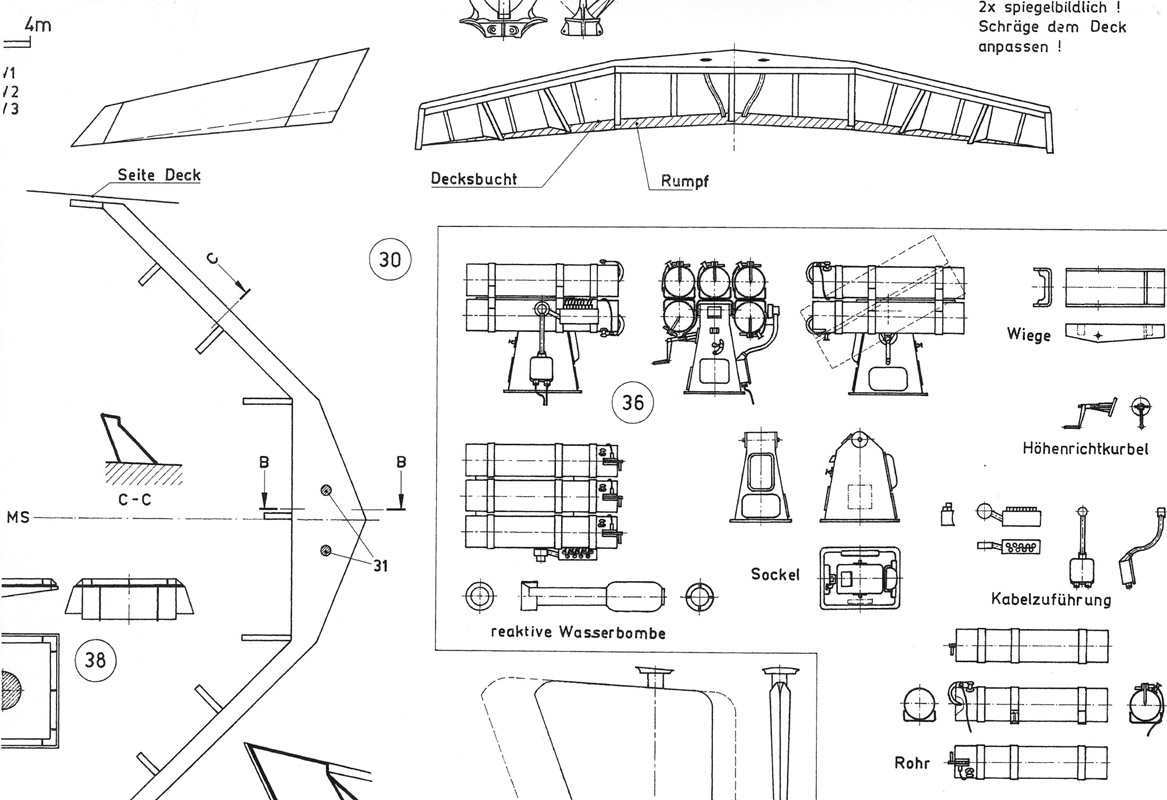

Planausschnitte meines Plan-Sets / plan sections

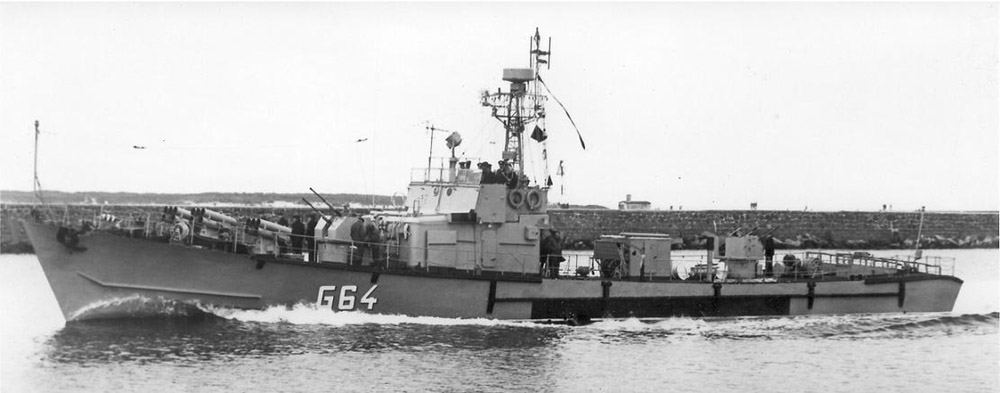

Bei der DDR-Volksmarine wurden die Fahrzeuge bis zur Außerdienststellung noch bei den Grenztruppen genutzt (Bordnummer B64).

Ein recht klares Foto von einem Boot der ex-Sowjet-Flotte

Mein eigenes 1:50-Modell aus "grauer Vorzeit", das Modell existiert längst nicht mehr.

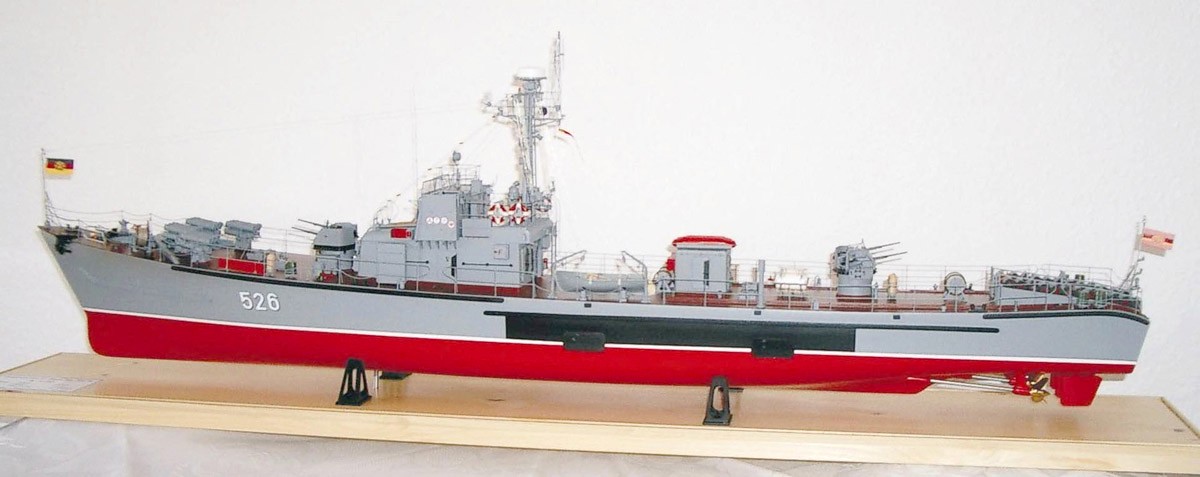

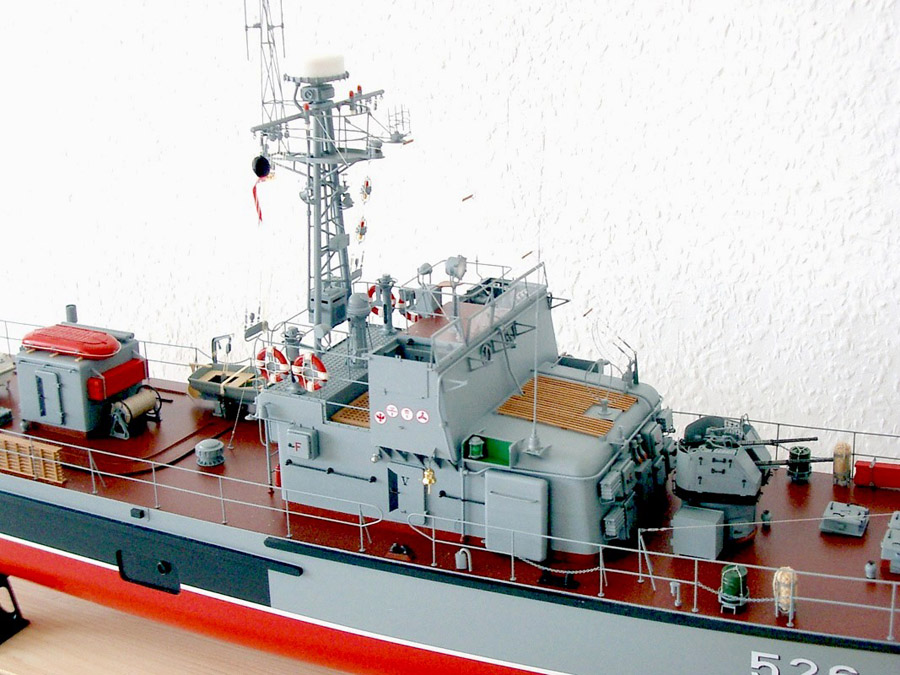

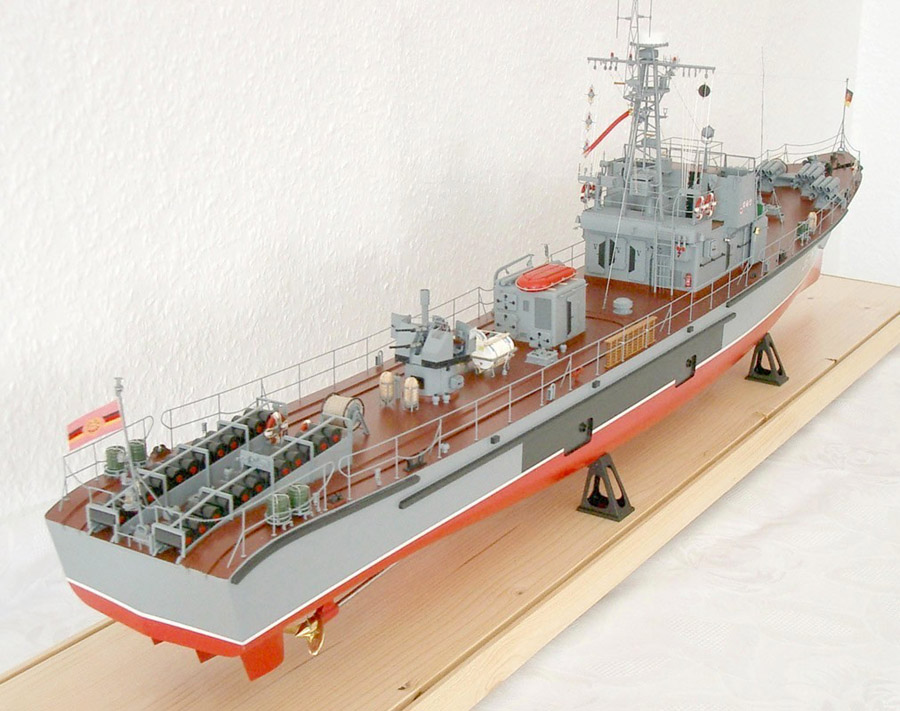

1:50-Modell von Udo Krogmann / 1:50-model of Udo Krogmann

Über den Schiffsmodellbau von Udo Krogmann finden Sie mehr auf seiner Homepage: www.adler526.de

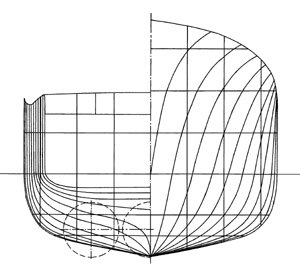

Spantenriß / body plan

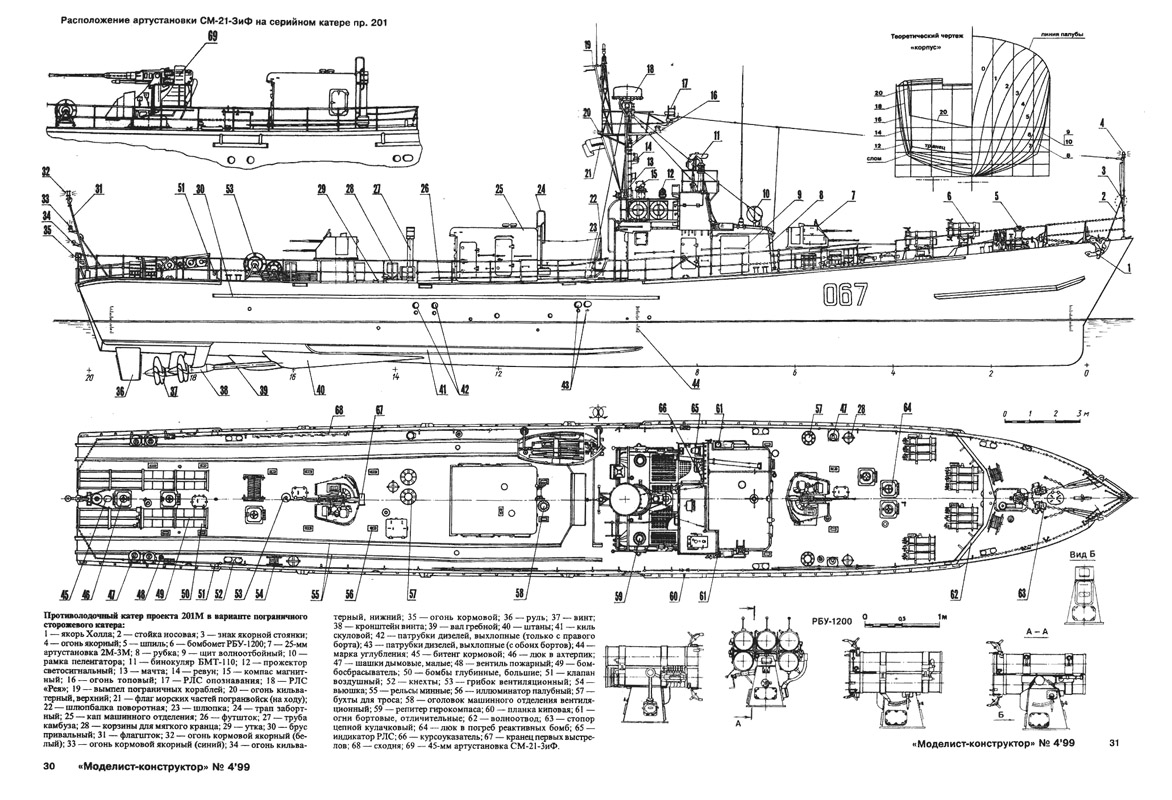

Hier zeige ich einen Planausschnitt von einem recht guten Modellplan, veröffentlicht im Heft 4/1999 der sowjetischen (heute russischen!) Zeitschrift "Modelist Konstruktor"

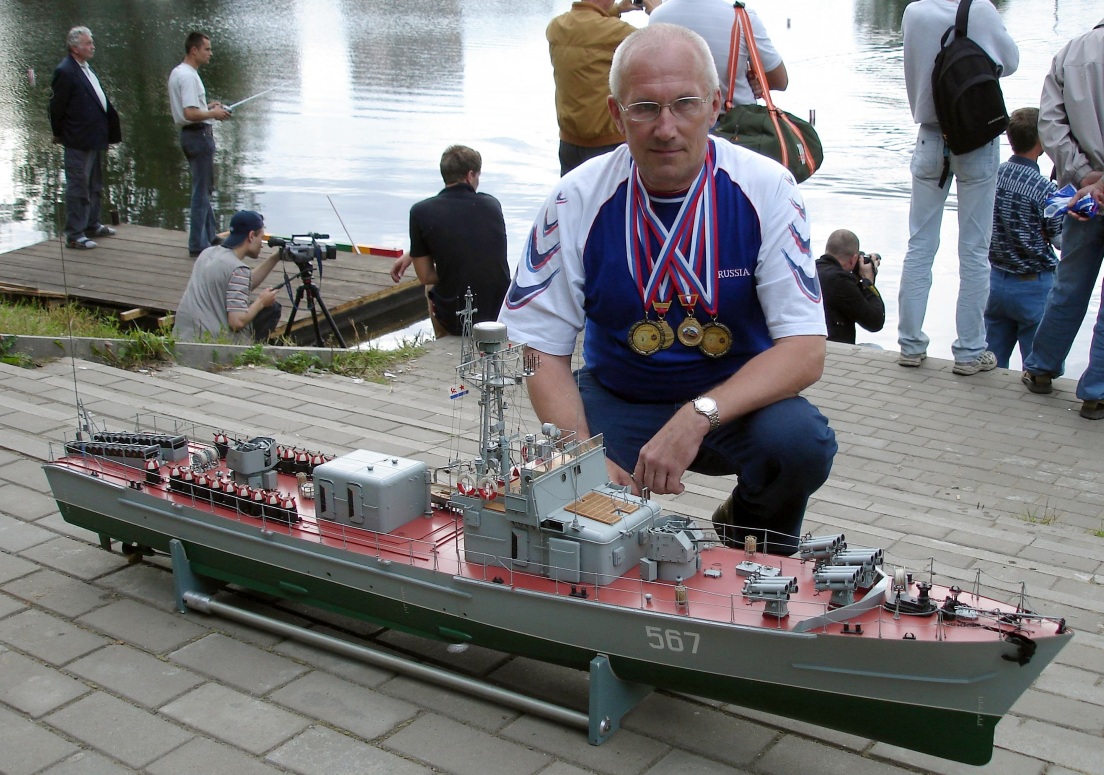

Wenn man derart gut gebaute Modelle sieht, tröstet man sich, daß die Arbeit am Plansatz nicht umsonst war...
